HEF-2501 Équipement de contrôle par courants de Foucault à réseau multifréquence pour l'aérospatiale et la pétrochimie

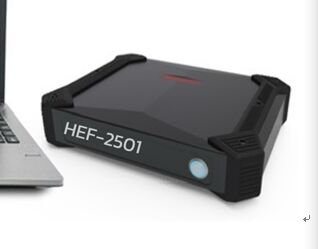

Le détecteur à courants de Foucault à réseau HEF-2501 est un détecteur à courants de Foucault à réseau multifréquence. Il peut détecter les défauts dans les matériaux métalliques en temps réel et efficacement, distinguer les types d'alliages, les états de traitement thermique et les changements d'épaisseur, etc. Les résultats des tests obtenus en combinant plusieurs méthodes de détection peuvent faciliter l'analyse complète des données et la vérification mutuelle par les inspecteurs, obtenant ainsi une évaluation plus objective et véridique. Il est particulièrement applicable aux essais non destructifs avant et en service dans des domaines tels que l'aviation, l'aérospatiale, l'énergie, le génie nucléaire, la métallurgie, la construction navale, la pétrochimie et l'automobile.
I. Description de la fonction
• Contrôle par courants de Foucault à réseau 64 canaux
• Inspection de joints soudés non directionnelle
• Fonction unique de détection de la profondeur des fissures ;

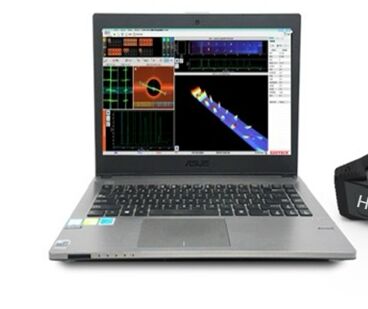

• Diagramme plan d'impédance, affichage du diagramme de balayage en base de temps, affichage superposé en base de temps, balayage par courants de Foucault à réseau II (B/C), et fonctions d'affichage d'imagerie tridimensionnelle ;
• Haute définition et haute sensibilité ;
• Fonctionnement simple, avec interfaces d'exploitation en chinois et en anglais (en option) ;
• L'acquisition de données de la vue C-scan permet de détecter et de localiser rapidement et efficacement les défauts.
• Prend en charge la mesure de l'amincissement de la paroi des tuyaux, la détection et la mesure de la profondeur des défauts de surface, la mesure de l'épaisseur des revêtements de surface et des couches de placage des matériaux métalliques, ainsi que le tri de divers matériaux métalliques et de duretés.
• Il dispose de 32 unités de traitement (mixage) complètes : capables de séparer ou de supprimer simultanément plusieurs groupes de signaux d'interférence ;
• Méthodes de filtrage multiples
• Méthodes de stockage de données diverses
• Il a la fonction d'analyse de configuration de détection multifréquence
• Il stocke les paramètres et les données de détection, et peut exporter des rapports en PDF, EXCEL, WORD, etc.
• Il peut stocker/reproduire la forme d'onde du signal de l'ensemble du processus de détection
• Il est équipé d'une batterie au lithium intégrée et peut fonctionner en continu pendant plus de 6 heures
二,Indice de performance
|
Article
|
Indice de performance
|
|
Nombre de liens
|
2 pièces
|
|
Nombre de canaux
|
64 Canal
|
|
Type d'interface de sonde
|
Interface LEMO
|
|
Fréquence
|
4
|
|
Fréquence plage
|
10Hz～15MHz
|
|
Plage de réglage du gain
|
0～90dB,Pas minimum 0,5 dB
|
|
Plan d'impédance
|
32 pièces
|
|
Unité de mixage automatique
|
32 pièces
|
|
Filtrage passe-haut
|
0～500Hz
|
|
Filtrage passe-bas
|
10Hz～10KHz
|
|
Filtrage numérique
|
1～100
|
|
Gain avant
|
10～35dB
|
|
Entraînement
|
Niveau 8
|
|
Mesure d'amplitude et de phase
|
Automatique/Manuel
|
|
Affichage de la disposition
|
Diagramme plan d'impédance, affichage de la courbe de balayage en base de temps, affichage A-scan
|
|
Mode d'alarme
|
Alarme demi-phase/alarme de phase/alarme de boîte
|
|
Signal de sortie d'alarme
|
Sortie OC de transistor
|
|
Mode d'équilibrage
|
Équilibrage électronique numérique
|
|
Méthode de filtrage
|
trois types : passe-haut, passe-bas et filtrage numérique
|
|
Mode d'affichage
|
Point/ligne/fondu peuvent afficher la profondeur maximale de la fissure et montrer la profondeur de la fissure en temps réel
|
|
Calibration de la sonde
|
Il a la fonction d'afficher la forme d'onde du signal de fréquence fondamentale avant la détection avec des marques d'échelle. Il a la fonction d'autodiagnostic du capteur
|
|
Rapport de gain bidirectionnel(Y/X)
|
0,1 à 10/0,1 à 10, où X et Y peuvent être définis séparément
|
|
Courbe de calibration
|
Profondeur de défaut (épaisseur) - amplitude /Y amplitude/courbe de phase fonction de calibration
|
|
Fonction étendue
|
Relecture, analyse et sauvegarde du signal de détection par courants de Foucault
|
|
Analyse des données
|
Génère automatiquement des rapports d'inspection, y compris les informations d'inspection, les signaux de défaut, l'emplacement, la date, le personnel et d'autres paramètres d'inspection
|
|
Enregistrement et gestion des données
|
1. Le système peut enregistrer le diagramme de base de temps d'impédance des signaux de défaut locaux, le fichier de forme d'onde des signaux de défaut et la configuration des paramètres correspondants pendant les tests.
2. Le système peut enregistrer et rejouer les données de chaque forme d'onde de détection en temps réel, et analyser les formes d'onde de signal enregistrées.
3. Le système est équipé d'une carte mémoire, qui permet de ramener les données de détection sur site au laboratoire pour analyse, facilitant le stockage.
|
|
Interaction homme-machine
|
Le système peut séparer et classer manuellement les signaux pour obtenir des paramètres caractéristiques tels que l'amplitude et la phase de différents types de signaux.
2. Le système peut corriger manuellement le décalage de phase des différents signaux.
3. Le système a la fonction de calibrer l'amplitude du signal de l'échantillon standard.
4. Le système peut définir la durée de la collecte de données.
|
|
Taille, poids
|
292×214×69mm； 2,7 kg
|
|
Plage de température de fonctionnement
|
-20℃ ～ +55℃
|
|
Alimentation externe
|
Adaptateur : DC19V, batterie au lithium rechargeable (14,8V 5,7AH)
|
三,Liste de configuration
|
N°
|
Nom
|
Spécification du modèle
|
Quantité
|
Unité
|
Remarques
|
|
1
|
Détecteur à courants de Foucault à réseau
|
HEF-2501
|
1
|
pièce
|
|
|
2
|
ordinateur portable
|
D e l l
|
1
|
pièce
|
|
|
3
|
Sonde à réseau 32 canaux
|
Personnalisé
|
1
|
pièce
|
Sonde de détection non directionnelle
|
|
4
|
Sonde stylo
|
EPB2.JO.20
|
1
|
pièce
|
|
|
5
|
Sonde stylo incurvée
|
EPB2W.JO.20
|
1
|
pièce
|
|
|
6
|
Sonde de bord
|
EPD1.CO.10
|
1
|
pièce
|
|
|
7
|
Bloc de test à réseau
|
Acier inoxydable
|
1
|
pièce
|
|
|
8
|
Blocs de test de comparaison
|
acier
|
1
|
pièce
|
|
|
9
|
Câble adaptateur pour courants de Foucault à réseau
|
LEMO16 cœurs - LEMO19 cœurs
|
1
|
pièce
|
|
|
10
|
Câble de communication
|
Câble réseau
|
1
|
pièce
|
Catégorie 5 Super
|
|
11
|
Adaptateur secteur
|
DC-19V
|
1
|
pièce
|
|
|
12
|
Boîtier d'instrument
|
|
1
|
pièce
|
|
|
13
|
Certificat de qualification du produit
|
|
1
|
pièce
|
|
|
14
|
Certificat de garantie de qualité
|
|
1
|
pièce
|
|
|
15
|
Formulaire de retour de qualité
|
|
1
|
pièce
|
|
|
16
|
Guide d'utilisation de l'instrument
|
|
1
|
pièce
|
|
|
17
|
Sauvegarde du logiciel système
|
Anglais/Clé USB
|
1
|
pièce
|
|
