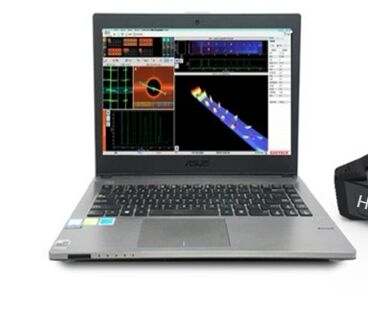

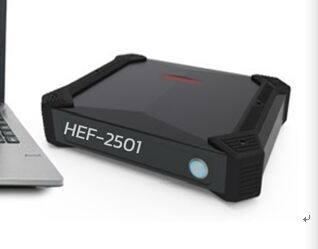

HEF-2501 Testeur de courant Eddy à haute sensibilité 64 canaux avec imagerie 3D et détection de profondeur de fissure
Le détecteur de courant de tourbillon HEF-2501 est un détecteur de courant de tourbillon multifrequence.états de traitement thermique et changements d'épaisseur, etc. Les résultats des essais obtenus en combinant plusieurs méthodes de détection peuvent faciliter l'analyse complète des données et la vérification mutuelle par les inspecteurs,Il s'agit d'une évaluation plus objective et vraie.Il est particulièrement applicable aux essais non destructifs pré-service et en service dans des domaines tels que l'aviation, l'aérospatiale, l'énergie, le génie nucléaire, la métallurgie, le transport maritime, la pétrochimie,et automobiles.
I. Description de la fonction
• Essai de courant tourbillonnant sur un réseau de 64 canaux
• Inspection des coutures de soudure non directionnelles
• fonction de détection de profondeur de fissure unique;
• Diagramme planar d'impédance, affichage de diagramme de balayage de la base temporelle, affichage superposé de la base temporelle, balayage du courant tourbillonné de la matrice II (B/C) et fonctions d'affichage d'imagerie tridimensionnelle;
• Haute définition et haute sensibilité;
• Opération simple, avec des interfaces de fonctionnement en chinois et en anglais (facultatif);
• L'acquisition des données de la vue C-scan permet de détecter rapidement et efficacement les défauts et de les localiser.
• Prend en charge la mesure de l'épaisseur des parois des tuyaux, la détection des défauts de surface et la mesure de la profondeur, la mesure de l'épaisseur des revêtements de surface et des couches de revêtement des matériaux métalliques,et le tri de différents matériaux métalliques et de dureté.
• Il est doté de 32 unités de traitement (mélange) complètes: capables de séparer ou de supprimer simultanément plusieurs groupes de signaux d'interférence;
• les personnes âgéesMéthodes de filtrage multiples
• Différentes méthodes de stockage
• Il a la fonction d'analyse de configuration de détection multifrequence
• Il stocke les paramètres et les données de détection et peut exporter des rapports en PDF, EXCEL, WORD, etc.
• Il peut stocker/reproduire la forme d'onde du signal de l'ensemble du processus de détection
• Il est équipé d'une batterie au lithium et peut fonctionner en continu pendant plus de 6 heures
二,Indice de performance
|
Nom de l'article
|
Indice de performance
|
|
Nombre de liens
|
2 pièces
|
|
Nombre de chaînes
|
64 Le canal
|
|
Type d'interface de la sonde
|
Interface LEMO
|
|
Fréquence
|
4
|
|
Fréquencegamme
|
10 HzJe ne sais pas.15 MHz
|
|
Plage d'ajustement des gains
|
0Je ne sais pas.90 dB,Étapes minimales de 0,5 dB
|
|
Plan d'impédance
|
32 pièces
|
|
Unité de mélange automatique
|
32 pièces
|
|
Filtrage à passage élevé
|
0Je ne sais pas.500 Hz
|
|
Filtrage à basse vitesse
|
10 HzJe ne sais pas.10 kHz
|
|
Filtrage numérique
|
1Je ne sais pas.100
|
|
Gain avant
|
10Je ne sais pas.35 dB
|
|
Conduire
|
Niveau 8
|
|
Amplitude et mesure de phase
|
Automatique ou manuel
|
|
Affichage de la mise en page
|
Diagramme planar d'impédance, affichage de courbe de balayage de base de temps, affichage A-scan
|
|
Mode d'alarme
|
Alerte à demi-phase/alarme à phase/alarme de boîte
|
|
Signal de sortie d'alarme
|
Sortie de la porte OC du transistor
|
|
Mode équilibre
|
Balance électronique numérique
|
|
Méthode de filtrage
|
trois types de filtrage: le filtrage à passage élevé, le filtrage à passage bas et le filtrage numérique
|
|
Mode d'affichage
|
Point / ligne / décoloration peut afficher la profondeur de fissure maximale et montrer la profondeur de fissure en temps réel
|
|
Étalonnage de la sonde
|
Il a pour fonction d'afficher la forme d'onde du signal de fréquence fondamentale avant de le détecter avec des marques d'échelle.
|
|
Ratio de gain bidirectionnel(Y/X)
|
0.1 à 10/0.1 à 10, où X et Y peuvent être réglés séparément
|
|
courbe d'étalonnage
|
Profondeur de défaut (épaisseur) - fonction d'étalonnage de l'amplitude /amplitude Y/courbe de phase
|
|
Fonction étendue
|
Répétez, analysez et enregistrez le signal de détection du tourbillon
|
|
Analyse des données
|
Générer automatiquement des rapports d'inspection, y compris les informations d'inspection, les signaux de défaut, le lieu, la date, le personnel et d'autres paramètres d'inspection
|
|
Enregistrement et gestion des données
|
1.Le système peut enregistrer le schéma de base de temps d'impédance des signaux de défaut locaux, le fichier de forme d'onde des signaux de défaut et la configuration de paramètre correspondante pendant les essais.
2Le système peut enregistrer et lire les données de chaque forme d'onde de détection en temps réel et analyser les formes d'onde du signal enregistré.
3Le système est équipé d'une carte mémoire, qui peut ramener les données de détection sur place au laboratoire pour analyse, facilitant ainsi leur stockage.
|
|
Interaction homme-ordinateur
|
Le système peut séparer et classer manuellement les signaux pour obtenir des paramètres caractéristiques tels que l'amplitude et la phase des différents types de signaux.
2Le système peut modifier manuellement le décalage de phase de différents signaux.
3Le système a pour fonction de calibrer l'amplitude du signal d'échantillonnage standard.
4Le système peut définir la durée de collecte des données.
|
|
Taille, poids
|
292 × 214 × 69 mm;20,7 kg
|
|
Plage de température de fonctionnement
|
- 20 ans.°C Je ne sais pas.+55°C
|
|
Énergie externe
|
Adaptateur: DC19V, batterie au lithium rechargeable (14.8V 5.7AH)
|
三,Liste de configuration
|
Je suis désolé.
|
Nom
|
Spécification du modèle
|
Quantité
|
Unité
|
Les commentaires
|
|
1
|
Détecteur de courant de tourbillon
|
HEF-2501
|
1
|
pc
|
|
|
2
|
ordinateur portable
|
Je vous en prie.
|
1
|
pc
|
|
|
3
|
Sondage de réseau de 32 canaux
|
Personnalisé
|
1
|
pc
|
Sonde de détection sans direction
|
|
4
|
Une sonde de type stylo
|
Je vous en prie.20
|
1
|
pc
|
|
|
5
|
Probes de type stylo incurvé
|
Je ne sais pas.20
|
1
|
pc
|
|
|
6
|
Sonde de bord
|
Je vous en prie.10
|
1
|
pc
|
|
|
7
|
Bloc de test de matrice
|
d'acier inoxydable
|
1
|
pc
|
|
|
8
|
Comparer les blocs de test
|
acier
|
1
|
pc
|
|
|
9
|
Fil d'adaptateur de courant de tourbillon
|
LEMO16 le noyau -LEMO19 le noyau
|
1
|
pc
|
|
|
10
|
Ligne de communication
|
Câble réseau
|
1
|
pc
|
Super catégorie 5
|
|
11
|
Adaptateur de puissance
|
DC-19V
|
1
|
pc
|
|
|
12
|
Boîte à instruments
|
|
1
|
pc
|
|
|
13
|
Certificat de qualification du produit
|
|
1
|
pc
|
|
|
14
|
Certificat de garantie de qualité
|
|
1
|
pc
|
|
|
15
|
Formulaire de rétroaction sur la qualité
|
|
1
|
pc
|
|
|
16
|
Guide de fonctionnement de l'instrument
|
|
1
|
pc
|
|
|
17
|
Récupération du logiciel système
|
Disque flash anglais/USB
|
1
|
pc
|
|
