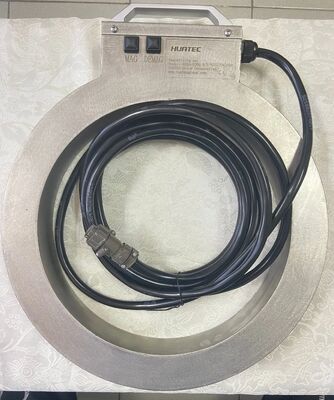

HCDX-C280DC 508GS Champ magnétique élevé bobine de démagnétisation de magnétisation en courant continu
I. Vue d'ensemble du produit
*Nom du produit: bobine de magnétisation et de démagnétisation en courant continu
*Modèle du produit: HCDX-C280DC
*Application principale: ce produit est un composant clé d'un équipement d'inspection des particules magnétiques,utilisés pour magnétiser (magnétiser) et démagnétiser des pièces magnétiques en fer afin de détecter les défauts à la surface ou près de la surface de la pièce.
* Caractéristiques du produit: selon le rapport d'essai d'usine, cet équipement présente les caractéristiques d'un champ magnétique central fort (jusqu'à 508GS ou plus), d'un excellent effet de démagnétisation (jusqu'à 0,1mT),fonctionnement stable, la sécurité et la fiabilité.
II. Paramètres techniques
Les paramètres suivants ont été testés et vérifiés pour être qualifiés à la sortie de l'usine, représentant les indicateurs de performance de l'équipement dans des conditions normales de fonctionnement:
| Courant de magnétisation |
Lorsque la tension de travail est de 230 V AC, le courant maximum est de 9,8 A (la plage de réglage recommandée est de 0 à 8 A. Une utilisation excessive du courant peut provoquer une surchauffe de la bobine). |
| Courant de démagnétisation |
9.8A - 0 |
| Intensité du champ magnétique central |
> 450 g (la limite réelle est de 508 g).
|
| Taux d'erreur du courant de magnétisation axiale |
≤ ± 10% (la mesure réelle est < + 3%), assurant une magnétisation uniforme |
| Effets de démagnétisation |
Le champ magnétique résiduel ≤ 0,2 mT (la mesure réelle est de 0,1 mT).
|
| Résistance totale à l'isolation |
≥ 2MΩ (la mesure réelle est de 5,2MΩ), assurant la sécurité électrique |
| Sensitivité |
Peut être étalonné à l'aide d'éprouvettes standard A1 15/50, avec affichage clair.
|
| Hausse de température |
Dans le cas d'une charge de 10 à 20%, après un fonctionnement continu pendant 4 heures, la hausse de température est conforme à la norme JB/T8290-2011.
|
| Bruit de fonctionnement |
Pour les appareils électroniques |
III. Étapes opérationnelles
(1) Inspection préopératoire
* Vérifiez la sécurité: assurez-vous que l'équipement est correctement mis à la terre et vérifiez l'intégrité du câble d'alimentation et du câble de sortie.Observer si la surface de l'équipement est endommagée et confirmer que les panneaux d'avertissement de sécurité sont clairement visibles.
*Vérification des accessoires: vérifier que tous les accessoires (tels que les câbles de connexion, les connecteurs, etc.) sont complets et en bon état.
*Confirmation environnementale: veiller à ce que l'environnement de travail soit sec et propre, et à ce qu'il n'y ait pas d'objets inflammables ou explosifs.
(2) Procédure d'opération de charge
* Connecter la pièce à usiner: relier fermement l'extrémité de sortie de l'équipement à la pièce à usiner.
*Réglage des paramètres: sur la base du matériau, des spécifications et des normes d'inspection de la pièce à usiner, régler un courant de magnétisation approprié dans la plage 0-8A.Il est recommandé de commencer avec un courant inférieur.
* Début de la charge: en appuyant sur le bouton de charge, l'équipement magnétisera la pièce.
*Appliquer une suspension magnétique: pulvériser une suspension magnétique sur la surface de la pièce pendant ou immédiatement après la magnétisation.
*Vérifier les défauts: sous un éclairage approprié, observer s'il existe des traces magnétiques sur la surface de la pièce à usiner.
(3) Procédure de démagnétisation
*Démagnétiser la pièce: s'assurer que la pièce est au centre de la bobine.
* Démarrer la démagnétisation: appuyez sur le bouton de démagnétisation et l'équipement effectuera automatiquement l'opération de démagnétisation.La démagnétisation est terminée lorsque le pointeur du compteur actuel retourne à zéro.
*Vérification des effets: Utiliser un instrument de mesure du champ magnétique (tel qu'un gaussmètre) pour détecter le champ magnétique résiduel dans les parties clés de la pièce.2mT (la mesure réelle atteint généralement 0.1 mT).
IV. Précautions et entretien
*Avertissement de sécurité:
Assurer une mise à la terre fiable pendant le fonctionnement pour éviter les chocs électriques.
L'équipement générera un fort champ magnétique. les femmes enceintes doivent rester à l'écart.
Évitez de toucher directement les bornes haute tension lorsque l'équipement est en marche.
Des conseils d'opération:
Ne pas utiliser pendant une longue période de temps supérieure au courant de magnétisation maximal (8A) pour éviter d'endommager l'équipement.
Lors du travail en continu, veillez à la durée de charge de l'équipement (10 à 20%) et évitez une augmentation excessive de la température due à un fonctionnement à forte charge à long terme.Il est recommandé d'arrêter la machine pour le refroidissement ou de réduire la charge après 2 heures de fonctionnement.
Gardez l'équipement propre et sec, et vérifiez régulièrement les performances de l'isolation.
* Maintenance quotidienne:
Vérifiez régulièrement l'apparence et la qualité de la pulvérisation.
Vérifiez régulièrement que tous les instruments électriques et les systèmes d'exploitation fonctionnent normalement.
Lorsqu' il n' est pas utilisé pendant une longue période, il doit être conservé dans un endroit sec et bien ventilé.
V. Résolution des défauts (bref)
|
Le phénomène
|
Motifs possibles
|
Mesures proposées
|
|
Impossible de magnétiser / démagnétiser
|
L'alimentation électrique n'est pas connectée et le câblage n'est pas correctement connecté.
|
Vérifiez l'alimentation, l'interrupteur et les câbles de connexion
|
|
Champ magnétique central insuffisant
|
Le réglage du courant magnétisant est trop bas.
|
Augmenter correctement le courant (dans la plage de 8A)
|
|
Le champ magnétique résiduel est très fort après démagnétisation.
|
Le procédé de démagnétisation n'a pas été réalisé dans son intégralité ou le matériau de la pièce est spécial.
|
Répétez l'opération de démagnétisation ou contactez le technicien.
|
|
Bruit anormal du matériel
|
Les composants internes sont lâches.
|
Arrêtez immédiatement la machine et contactez un réparateur professionnel.
|
