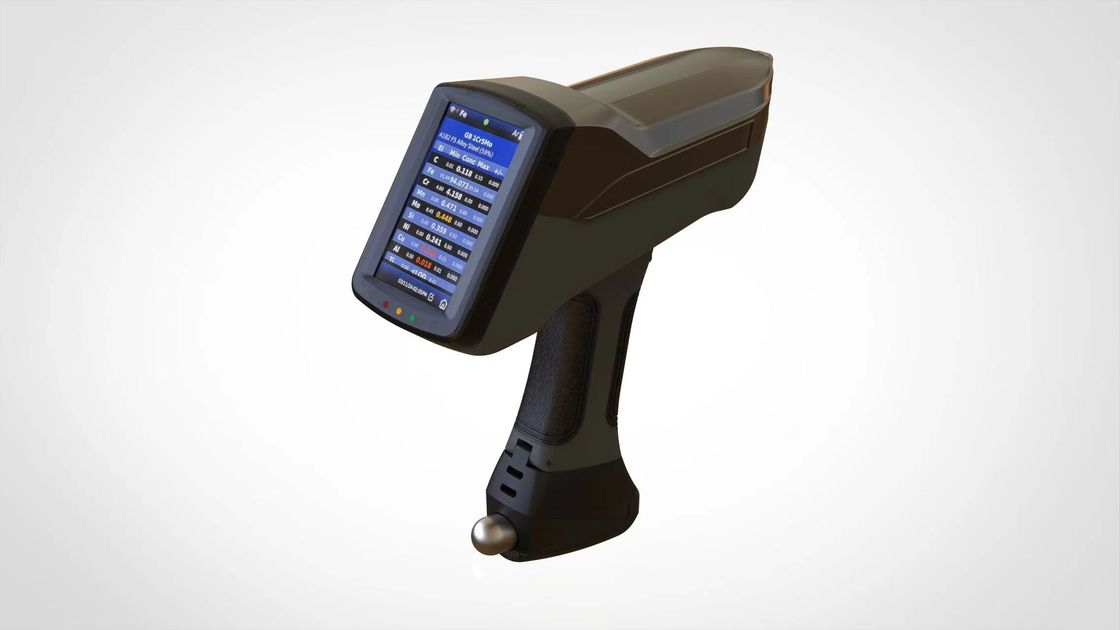

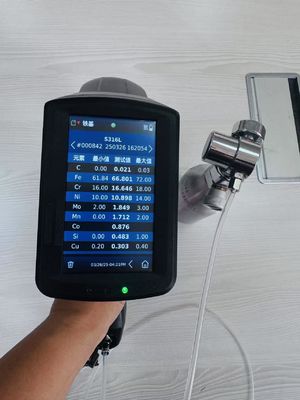

HXRF-1XLIBS analyseur PMI laser LIBS portatif pour la détection de la qualité des alliages et des éléments

Analyseur PMI portable LIBS HXRF-1XLIBS pour alliages et détection d'éléments

Caractéristiques de performance

1) Éléments pouvant être analysés et détectés (couramment utilisés) : Béryllium Be, Magnésium Mg, Aluminium Al, Silicium Si, Titane Ti, Vanadium V, Chrome Cr, Manganèse Mn, Fer Fe, Cobalt Co, Nickel Ni, Cuivre Cu, Zinc Zn, Niobium Nb, Molybdène Mo, Étain Sn, Tungstène W, Plomb Pb, Bismuth Bi

2) Peut rapidement détecter et identifier les alliages d'aluminium, les alliages de cuivre, les alliages de nickel, les aciers inoxydables, les aciers faiblement et moyennement alliés et d'autres nuances d'alliages et leur teneur en éléments principaux. L'instrument est pré-installé avec une bibliothèque de nuances UNS, les utilisateurs peuvent également personnaliser la bibliothèque de nuances.

Éléments à analyser

Performances technologiques

1) La conception de l'instrument est robuste et durable, et le corps en alliage d'aluminium est certifié IP54 pour la protection contre la poussière et l'eau.

2) Détection rapide : une seconde suffit pour afficher la nuance du matériau, vous pouvez également choisir le mode de détection quantitative de haute précision.

3) Sûr et fiable, sans danger de radiation. Aucune exigence de contrôle de sécurité gouvernementale pour la vente ou l'utilisation.

4) Excellente conception ergonomique, le poids total de la machine, batterie incluse, est de 1,25 kg. La taille est petite, solide et durable, et les deux batteries standard suffisent pour couvrir la charge de travail d'une journée.

5) Adaptabilité à la température ambiante : température ambiante de travail recommandée de 5℃ à 40℃.

6) Basé sur le système d'exploitation développé sous Linux, l'interface est propre et simple, et l'opération sur écran tactile est pratique.

8) La source d'excitation utilise un laser pulsé de sécurité haute performance à faible puissance de classe 3B, un laser tout solide de 1064 nm, à commutation passive Q, avec une sortie pulsée allant jusqu'à 100 microfocales.

9) Un système optique basé sur un réseau de micro-fentes, utilisant un détecteur micro-CCD / CMOS haute résolution.

10) Adopte l'algorithme de coefficient empirique le plus avancé, combiné à la technologie unique de détection de trajet lumineux vibratoire brevetée : technologie de détection par ablation laser pénétrante, qui peut effectuer une ablation axiale de l'échantillon, éliminer les polluants et les films d'oxyde à la surface de l'échantillon, analyser le signal de l'échantillon plus en profondeur et obtenir les informations spectrales les plus précises.

Domaines d'application des appareils LIBS portables

1, Identification des matériaux d'alliage (PMI) - inspection à réception, gestion des stocks de matériaux, réinspection des matériaux d'installation

Dans la construction pétrochimique, les récipients sous pression, la métallurgie, le pétrole, l'électricité, l'aérospatiale et d'autres industries, l'identification des matériaux d'alliage est une partie importante du système de gestion de la sécurité de la production. Comme chacun sait, le mélange ou l'utilisation de matériaux non conformes peut entraîner de graves accidents de sécurité (incendie, explosion, etc.). De nombreuses entreprises et organisations industrielles ont développé des procédures d'évaluation strictes des matières premières pour garantir que les matériaux d'alliage utilisés dans la production et l'installation correspondent aux exigences de conception de l'ingénierie.

2, Recyclage des déchets d'or

Ces dernières années, le développement de l'industrie du recyclage des déchets métalliques est extrêmement rapide. Face à la complexité et à la diversité des types d'alliages et à la qualité variable des matériaux, il est impératif d'utiliser des méthodes de détection sur place, rapides et précises pour s'adapter aux conditions changeantes du marché et ainsi conserver une position invincible dans la concurrence féroce de l'industrie. L'analyseur d'alliages LIBS portable permet une détection sur site et un tri rapide de grandes quantités de ferraille métallique, fournissant aux acheteurs et aux vendeurs les informations nécessaires pour prendre des décisions rapides et fiables lors du commerce de matières premières.

3, Assurance qualité et contrôle qualité (AQ/CQ)

Dans l'industrie de la fabrication de produits métalliques, l'assurance qualité et le contrôle qualité (AQ/CQ) des matériaux sont essentiels. L'utilisation de matériaux métalliques non conformes ou non qualifiés entraîne souvent des pertes pour les entreprises de production. Actuellement, des centaines d'analyseurs d'alliages LIBS portables sont utilisés dans cette industrie, des petits fabricants de métaux aux grands fabricants aérospatiaux, les analyseurs d'alliages LIBS portables sont progressivement désignés comme une arme puissante pour la vérification des matériaux d'alliage dans les systèmes qualité (AQ/CQ).

Annexe :

Cas d'application des appareils LIBS portables dans l'industrie de l'aluminium :

1. La classification des matières premières avant la fusion des alliages d'aluminium - généralement, les grandes entreprises de production et de transformation d'alliages d'aluminium disposent d'équipements de fusion. Elles fondent l'aluminium primaire et les alliages d'aluminium recyclés avec d'autres éléments pour obtenir l'alliage requis, conformément aux exigences des clients ou de la production. Plus la composition des matières premières utilisées est proche de la nuance de l'alliage à produire, plus le coût de fusion est faible. Dans ce cas, l'utilisation de cuivre pur, d'aluminium pur ou de magnésium pur, plus coûteux, sera réduite, et le temps de fusion et le temps de maintien pourront également être raccourcis (économie d'énergie). Cela nécessite un outil capable d'effectuer rapidement une analyse de composition et une reconnaissance de nuance sur le terrain pour aider à la classification des matières premières.

Par exemple, l'analyseur d'alliages LIBS portable acheté par HUATEC HXRF-1XLIBS est principalement utilisé pour la classification des ferrailles d'alliages d'aluminium avant la fusion. HUATEC HXRF-1XLIBS fournit quatre alliages d'aluminium pour le pick-up F-150 Raptor de Ford : 6022, 6111, 5182, 5754. Les ferrailles d'aluminium de l'usine Ford sont recyclées par American Aluminum et refondues comme matières premières. HUATEC HXRF-1XLIBS essaiera d'utiliser des ferrailles d'alliage d'aluminium de la série 6000 dans la production d'alliages d'aluminium de la série 6000, et essaiera également d'utiliser des ferrailles d'alliage d'aluminium de la série 5000 dans la production d'alliages d'aluminium de la série 5000 pour réduire la quantité de magnésium pur et d'autres éléments purs.

2. Inspection/confirmation rapide de la qualité des matières premières (par exemple, lingots d'aluminium) à l'entrée des entreprises de transformation d'alliages d'aluminium (contrôle qualité).

Les entreprises de transformation d'alliages d'aluminium achètent généralement des lingots d'aluminium/des plaques d'aluminium comme matières premières. Elles ne peuvent se fier qu'au rapport d'inspection fourni par le vendeur ou au laboratoire après préparation d'échantillons par OES (spectromètre à lecture directe par étincelles) pour l'inspection. Cependant, les tests OES sont plus gênants et ne peuvent pas détecter les plaques fines. Il y a eu des cas où des fournisseurs de matériaux ont confondu des plaques d'aluminium 1060 (magnésium Mg : 0,03, manganèse Mn ≤ 0,05) avec des plaques d'aluminium 3004 (magnésium Mg : 0,8 à 1,3, manganèse Mn 1,0 à 1,5) vendues à des clients pour un usage structurel, entraînant de graves accidents de qualité. Un analyseur d'alliages LIBS portable peut éviter de tels problèmes.

3. Confirmation de nuance ou analyse de composition (contrôle qualité) dans le processus de production et pour les produits finis des entreprises de transformation d'alliages d'aluminium

Certaines entreprises de transformation d'alliages d'aluminium peuvent utiliser différentes nuances de pièces de transformation en alliage d'aluminium, parfois mélangées par inadvertance. Dans ce cas, vous pouvez utiliser l'analyseur d'alliages LIBS portable pour une reconnaissance rapide de nuance afin de confirmer. Vous pouvez également utiliser l'analyseur d'alliages LIBS portable pour une inspection complète à 100 % des produits en alliage d'aluminium avant leur sortie d'usine, et la détection est non destructive. Le spectromètre à lecture directe par étincelles n'est généralement pas utilisé pour la détection directe des produits finis car il est destructif et nécessite une préparation d'échantillons. Si une entreprise de production d'alliages de cuivre exige que l'ensemble du processus de production ne contienne pas de "béryllium" ou d'autres éléments nocifs, vous pouvez alors confirmer à tout moment si les matières premières, les produits semi-finis et les produits finis contiennent ces éléments grâce à l'analyseur d'alliages LIBS portable.

4. Application de mesure du carbone (non standard, fonction sur commande) :

Le carbone est l'un des éléments les plus courants dans la nature. Dans l'exploitation minière, la fusion des métaux, la fabrication de matériaux et d'autres étapes, les éléments carbone sont inévitablement introduits dans les matériaux métalliques et ont un impact important sur les propriétés mécaniques des métaux et les processus de fabrication. Il est donc d'une grande importance de réaliser une détection précise de la teneur en carbone dans les métaux. L'analyseur LIBS portable HUATEC compense les lacunes de la technologie de fluorescence X traditionnelle pour l'analyse du carbone, telles que la détermination de la nuance de l'acier au carbone et l'analyse de la teneur en éléments, ainsi que l'identification des matériaux où le carbone est un élément distinctif.
