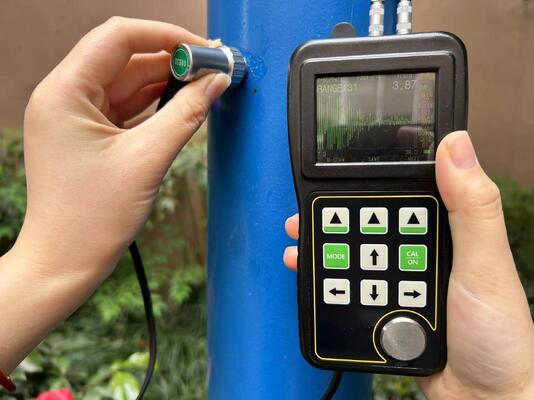

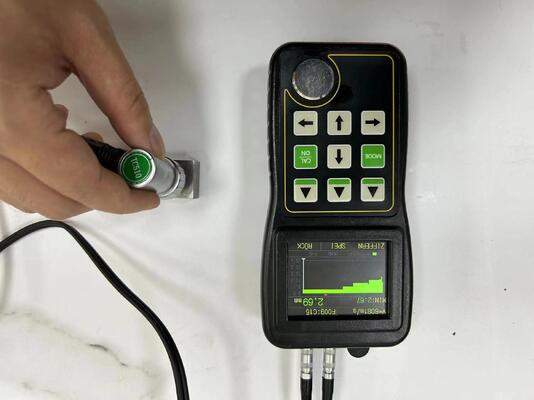

TG-5100D en temps réel A Scan et B Scan à travers le revêtement Ultrasons épaisseur gauge

Épaisseur ultrasonique TG-5100D avec balayage A et B en temps réel à travers le revêtement

Cet appareil de mesure d'épaisseur par ultrasons développé et produit par notre société utilise un écran couleur OLED, un balayage A et B en temps réel intégré et une mesure d'épaisseur à travers le revêtement, un stockage de données de grande capacité et d'autres fonctions, et utilise le principe de mesure par ultrasons, est un instrument de test non destructif industriel portable de haute précision et haute résolution.

L'instrument peut être largement utilisé dans la fabrication, l'industrie de la transformation des métaux, l'industrie chimique, l'industrie de l'inspection des marchandises et d'autres domaines de test. En plus d'une variété de plaques et de diverses pièces de traitement pour une mesure précise, il peut également être utilisé pour surveiller la production de divers tuyaux et récipients sous pression pendant leur utilisation, surveiller leur corrosion après le degré d'amincissement, est un instrument nécessaire dans l'industrie des tests non destructifs.

Fonction de capture d'écran A-SCAN, qui peut aider les utilisateurs à mieux contrôler la mesure et à éviter les erreurs de mesure causées par les facteurs du matériau lui-même. Lorsqu'il y a un revêtement ou une couche de peinture sur la surface du matériau testé, l'épaisseur réelle du substrat de la pièce peut être obtenue sans meuler et détruire le revêtement de surface.


Paramètres techniques


Livraison standard
Unité principale TG-5100D
Sonde avec câble

Boîtier de transport
Manuel d'instructions
Certificat de calibration
Accessoires optionnels


Sonde avec plage de mesure


Caractéristiques fonctionnelles principales
1. Menu de configuration de paramètres simple à un niveau
2. Balayage A en temps réel. L'utilisateur peut voir la forme d'onde du signal ultrasonore directement à l'écran, ce qui est utilisé pour vérifier l'exactitude de la lecture d'épaisseur, analyser la cause du problème et aider l'utilisateur à trouver une solution au problème.
3. Lorsque la sonde est couplée à la pièce, la valeur d'épaisseur est affichée en police blanche.
4. Alarme d'épaisseur : une limite d'épaisseur d'alarme peut être définie, et la couleur de la lecture d'épaisseur peut être modifiée dynamiquement pendant l'alarme.
5. Mode maximum : capture les valeurs maximales et minimales pendant le processus de mesure
6. Mode différence : obtient la différence entre la valeur de mesure d'épaisseur actuelle et l'épaisseur nominale, ainsi que le pourcentage de la valeur de différence par rapport à l'épaisseur nominale
7. Prend en charge les unités d'épaisseur métriques et impériales
8. Fonction de stockage de données de grande capacité : peut stocker 100 000 valeurs d'épaisseur
9. Peut traverser le revêtement à la surface de la pièce, mesurer directement l'épaisseur du substrat
10. L'utilisateur peut choisir la résolution de mesure en système métrique x.XX et X.X, et en système impérial x.XX et X.X
11. Interface multilingue en option
12. Autonomie en veille jusqu'à 35 heures
