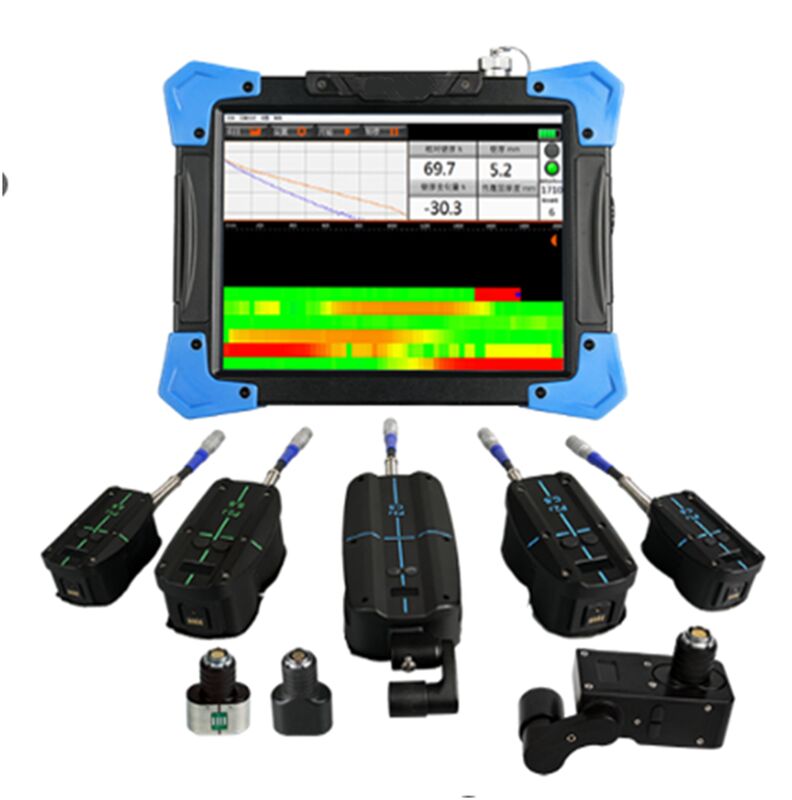

Instrument de détection par courants de Foucault pulsés HEF-17B

Instrument de détection de courant de bouchon d'impulsion HEF-17B

1. Modèle et configuration

2. Une brève introduction

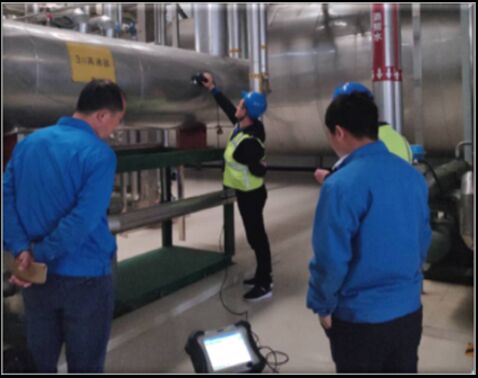

L'équipement peut être utilisé pour l'inspection en cours d'utilisation de l'épaisseur de paroi du tuyau métallique en dehors de la couche de revêtement, au lieu des incitations traditionnelles de courant sinusoïdal au courant d'impulsion,champ magnétique à impulsion à l'extérieur du conducteur, le conducteur dans le capteur de courant de tourbillon pulsé, en mesurant le processus d'atténuation du champ électromagnétique de courant de tourbillon pulsé, pour évaluer le degré de corrosion de l'épaisseur de paroi du tuyau.Comparé à la méthode traditionnelle de détection de l'épaisseur des parois:sans brillance, sans couplage, l'équipement de balayage continu en service, peut améliorer considérablement l'efficacité de détection.

Comparé à la technologie conventionnelle d'essai du tourbillon pulsé,caractéristiques de balayage de précision:moins d'interférences de facteurs environnementaux, efficacité de détection élevée, résolution plus élevée (peut détecter une faible corrosion, le taux de détection manquée est extrêmement faible),adapté à la détection de la corrosion de pièces à haut risque sans couche de revêtement (sans ou après enlèvement) ou couche de revêtement mince (couche de revêtement anticorrosion inférieure à 300 mm), etc.),par exemple: tuyauterie de procédé d'usine de production, paroi d'eau, tube de four, petit tuyau de joint, coude, tee, etc.

3. Caractéristiques fonctionnelles

• ★Il y a des touches de raccourci et un écran LCD sur la sonde, qui peut afficher l'état de fonctionnement et les données de détection en temps réel,et l'efficacité du travail est grandement améliorée sans fonctionnement fréquent de l'hôte pendant le processus de détection.
• ★La sonde adopte une technologie de mise au point électronique, qui a une résolution spatiale plus élevée, une meilleure reconnaissance et une plus grande capacité anti-interférence pour les défauts de corrosion locaux.
• Non sensible à la forme des défauts, il peut détecter la corrosion de l'épaisseur de la paroi ou d'autres défauts de réduction de l'épaisseur des éléments métalliques "avec couche de couverture (couche d'isolation, couche de refroidissement, couche d'isolation)couche protectrice, etc.) ".
• Les inspections peuvent être effectuées lorsque l'équipement est en marche (température élevée, basse température, matériaux dans l'équipement, etc.).
• Matériaux détectés: Détection d'épaisseurs de paroi restantes de matériaux métalliques ferromagnétiques tels que l'acier au carbone, l'acier à faible alliage.
• ★Il peut également détecter les épaisseurs de paroi restantes de l'acier inoxydable, de l'alliage d'aluminium et d'autres matériaux métalliques non ferromagnétiques.
• Forme de la plaque du tube: plaque, tuyau droit, coude, réservoir.
• Matériaux de la couche de revêtement: matériaux non conducteurs, non magnétiques (asbestos, mousse, etc.), mailles métalliques, tôles de fer, tôles d'aluminium et autres couches de protection métalliques.
• L'alimentation hybride AC/DC, une batterie au lithium rechargeable intégrée fonctionnant en continu pendant plus de 4 heures.
• Conception IP64 entièrement scellée, anti-poussière et anti-éclaboussures, en silicone, anti-gouttes et anti-vibration, plus adaptée aux conditions de travail difficiles.

4. Paramètres techniques

• Hauteur maximale de levage: 300 mm
• Épaisseur maximale de la paroi de détection: 2°45 mm
• Diamètre du tuyau: ≥ 20 mm
• L'épaisseur de la couche de protection métallique: ≤ 1 mm
• ★Précision de détection répétée: 2%
• ★Sensibilité à la détection des défauts de corrosion: 5% (ratio de volume)
• Vitesse de mesure: 15 à 0,5 fois/s (réduction avec l'épaisseur de paroi mesurée croissante)
• La longueur du câble de sonde:3m, 10m (facultatif)
• ★Batterie au lithium rechargeable intégrée, fonctionnant en continu ≥ 4 heures.
• ★Taille et poids: hôte: L290×W220×H95mm≤3,8kg, type P1/petite sonde: L106×W61×H52mm 0,5kg, type P2/sonde moyenne: L148×W73×H192mm 1kg,P3型/大探头L196×W100×H62.5mm 1,5kg
• Température du milieu d'essai: -200°C à 800°C
• Température de contact de la sonde: -50 ̊+200°C
• Température de fonctionnement de l'hôte: -10°C+50°C
• Humidité: ≤ 85%R.H.
• L'alimentation de l'adaptateur: une seule phaseAC100~240V/1.7A,50/60Hz,sortie DC20V/5A
• Dépouillement de puissance: ≤ 38VA

5. Liste d'emballage

• Unité principale (y compris le câble de données, le chargeur, le câble de sonde 3 m) 1 ensemble
• Tubes nues en acier au carbone, sonde haute résolution (C.S. avec poignée) 1 pièce
• Probe en acier au carbone (C.S.: plus petite, moyenne, grande) 1 groupe
• Manuel d'utilisation 1 livre
• Certificat d'étalonnage HUATEC 1 copie
• Boîte à outils/sac 1 pièce
