HEF-17B Instrument de détection par courants de Foucault pulsés
1 Modèle et configuration
| Article |
Nom |
Unité |
Quantité |
|
Remarques |
| 1 |
Unité principale (câble de données, chargeur, câble de sonde 3m inclus) |
Ensemble |
1 |
|
|
| 3 |
Sonde en acier au carbone (A.C : petite, moyenne, grande) |
Groupe |
1 |
|
|
2 Brève introduction
L'équipement peut être utilisé pour l'inspection en service de l'épaisseur de la paroi métallique à l'extérieur de la couche de revêtement, au lieu des excitations de courant sinusoïdal traditionnelles pour le courant pulsé, le champ magnétique pulsé à l'extérieur du conducteur, le conducteur dans le capteur à courants de Foucault pulsés, en mesurant le processus d'atténuation du champ électromagnétique à courants de Foucault pulsés, pour évaluer le degré de corrosion de l'épaisseur de la paroi du tuyau. Comparé à la méthode traditionnelle de détection de l'épaisseur de la paroi :sans polissage, sans couplage, balayage continu de l'équipement en service, peut améliorer considérablement l'efficacité de la détection.

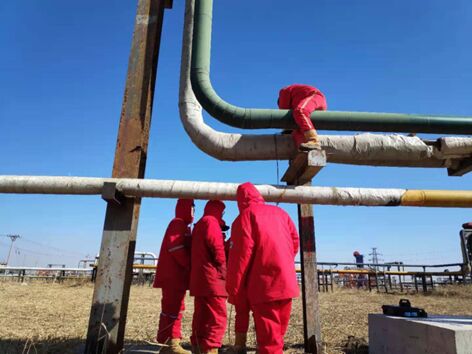

Comparé à la technologie conventionnelle de test par courants de Foucault pulsés,caractéristiques de balayage de précision :moins d'interférences des facteurs environnementaux, haute efficacité de détection, résolution plus élevée (peut trouver de petites corrosions, taux de détection manquée extrêmement faible), adapté à la détection de corrosion des pièces à haut risque sans couche de revêtement (sans ou après enlèvement) ou avec une couche de revêtement mince (moins de 300 mm de couche anticorrosion, etc.), par exemple : pipeline de processus d'usine de production, paroi d'eau, tube de four, petit tuyau de joint, coude, té, etc.
3 Fonctionnalités
l ★ Il y a des touches de raccourci et un écran LCD sur la sonde, qui peuvent afficher l'état de fonctionnement et les données de détection en temps réel, et l'efficacité du travail est considérablement améliorée sans opération fréquente de l'hôte pendant le processus de détection.
l ★ La sonde adopte une technologie de focalisation électronique, qui a une résolution spatiale plus élevée, une meilleure reconnaissance et une capacité anti-interférence plus forte pour les défauts de corrosion locaux.
l Non sensible à la forme des défauts, il peut détecter la corrosion de l'épaisseur de la paroi ou d'autres défauts de réduction d'épaisseur des éléments métalliques "avec couche de couverture (isolation, refroidissement, protection, etc.)".

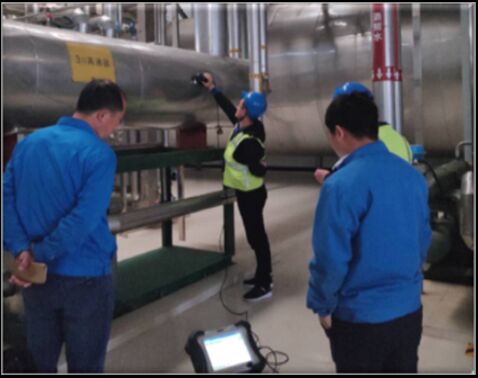

l Les inspections peuvent être effectuées lorsque l'équipement est en marche (haute température, basse température, matériaux dans l'équipement, etc.).
l Matériaux détectés : Détection des épaisseurs de paroi restantes de matériaux métalliques ferromagnétiques tels que l'acier au carbone, l'acier faiblement allié.
l ★ Il peut également détecter les épaisseurs de paroi restantes d'acier inoxydable, d'alliage d'aluminium et d'autres matériaux métalliques non ferromagnétiques.
l Forme du tube : Plaque, tuyau droit, coude, réservoir.
l Matériaux de la couche de revêtement : matériaux non conducteurs, non magnétiques (amiante, mousse, etc.), treillis métallique, tôle de fer, tôle d'aluminium et autres couches de protection métalliques.
l Alimentation hybride AC/DC, batterie au lithium rechargeable intégrée, fonctionnement continu pendant plus de 4 heures.
l Conception entièrement scellée IP64 anti-poussière et anti-éclaboussures, conception en silicone anti-chute et anti-vibration, plus adaptée aux conditions de travail difficiles.
4 Paramètres techniques
l Hauteur de levage maximale : 300 mm
l Épaisseur de paroi de détection maximale : 2 à 45 mm
l Diamètre du tuyau : ≥ 20 mm
l Épaisseur de la couche de protection métallique : ≤ 1 mm
l ★ Précision de détection répétée : 2 %
l ★ Sensibilité de détection de défauts de corrosion : 5 % (ratio volumique)
l Vitesse de mesure : 15 à 0,5 fois/s (diminue avec l'augmentation de l'épaisseur de paroi mesurée)
l Longueur du câble de sonde : 3 m, 10 m (en option)
l ★ Batterie au lithium rechargeable intégrée, fonctionnement continu ≥ 4 heures.
l ★ Taille et poids : Unité principale : L290×L220×H95 mm ≤ 3,8 kg, Sonde de type P1/petite : L106×L61×H52 mm 0,5 kg, Sonde de type P2/moyenne : L148×L73×H192 mm 1 kg, Sonde de type P3/grande : L196×L100×H62,5 mm 1,5 kg
l Température du milieu testé : -200 à 800 ℃
l Température de contact de la sonde : -50 à +200 ℃
l Température de fonctionnement de l'unité principale : -10 ℃ à +50 ℃
l Humidité : ≤ 85 % HR
l Alimentation de l'adaptateur : Monophasé AC100~240V/1,7A, 50/60Hz, Sortie DC20V/5A
l Puissance dissipée : ≤ 38 VA
5 Liste d'emballage
l Unité principale (câble de données, chargeur, câble de sonde 3m inclus) 1 Ensemble
l Sonde haute résolution pour tube nu en acier au carbone (A.C. incluant la poignée) 1 Pièce
l Sonde en acier au carbone (A.C. : petite, moyenne, grande) 1 Groupe
l Manuel d'utilisation 1 Livre
l Certificat de calibration HUATEC 1 Copie
Boîtier/sac pour instrument
