Testeur de rugosité de surface portable de 22 patamètres avec imprimante intégrée

Testeur de rugosité de surface portable de 22 patamètres avec imprimante intégrée
Testeur de rugosité de surface portable de 22 patamètres avec imprimante intégrée Testeur de rugosité de surface portable de 22 patamètres avec imprimante intégrée Testeur de rugosité de surface portable de 22 patamètres avec imprimante intégrée

Image Grand :  Testeur de rugosité de surface portable de 22 patamètres avec imprimante intégrée

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Certification: CE
Numéro de modèle: SRT-6690
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Détails d'emballage: 1.panneau en vrac dans le conteneur, pieds emballés avec palette 2. clips emballés dans la boîte en
Délai de livraison: 7 ~ 10 jours ouvrables après le paiement
Conditions de paiement: T/T, Western Union, Paypal
Capacité d'approvisionnement: 100 ensembles par mois
Contact

Testeur de rugosité de surface portable de 22 patamètres avec imprimante intégrée

description de
La mesure a sonné: 640μm (-) de 320μm~320μm/25200μin (- 12600μin~+12600μin) Standard: ISO4287, norme ANSI b46.1, DIN4768, JISb601
Longueur coupée (LR): 0,25, 0,8, 2.5mm Astuce de stylet: Diamant, cône angle/5μmR de 90°
forcer: Force<4mN de mesure, dérapage force<400mN Précis à: 0,001 μm
Répétabilité: ≤3% Profil résiduel: ≤ 0.010μm
Mettre en évidence:

appareil de contrôle portatif d'aspérité

,

Testeur de rugosité de surface avec imprimante

,

Testeur de rugosité de 22 paramètres

Testeur de rugosité de surface portable de 22 patamètres avec imprimante intégrée



Application du produit

Cet instrument est adapté à la mesure de la rugosité de surface sur une surface dure, largement utilisé pour la mesure de pièces métalliques et non métalliques,une variété de pièces d'usinage dans le domaine de la fabrication de machines de traitement, d'essais, d'inspection des marchandises et d'autres services de contrôle de la qualité, particulièrement adaptés à la mesure sur place de grandes pièces et de lignes de production,ainsi que pour la mesure mobile par la salle d'inspectionDans le cas de la pièce de travail, la mesure ne doit pas endommager la pièce.



Caractéristiques

  • Conception mécatronique, imprimante intégrée peut imprimer directement les résultats de mesure et les graphiques
  • Unité d'entraînement externe, permettant une mesure plus souple dans le côté, vers le haut et d'autres orientations
  • 320 μm de large plage de mesure (type amélioré jusqu'à 640 μm, optionnel)
  • 3Écran tactile LCD couleur graphique de 0,5 pouces avec rétroéclairage offrant une luminosité élevée et un grand angle de vision
  • Fonctionnement double simple avec bouton et écran tactile
  • L'information affichée est riche, intuitive, et affiche tous les paramètres et graphiques
  • Compatible avec ISO, DIN, ANSI, JIS et de nombreuses normes nationales
  • Batterie rechargeable lithium-ion intégrée, circuit de commande de charge, grande capacité, aucun effet mémoire
  • inclure l'indicateur de charge, indice de charge
  • La durée de travail continue est supérieure à 50 heures
  • Grande mémoire interne: 100 groupes de données originales et de formes d'ondes peuvent être stockés
  • Réglage et affichage de l'horloge en temps réel, pratique pour l'enregistrement et le stockage des données.
  • Avec fonction de veille automatique, d'arrêt automatique et autres fonctions d'économie d'énergie
  • Conception fiable du circuit et du logiciel pour éviter que le moteur ne soit coincé

Données techniques

Le son de mesure



 L'axe Z (verticale) Pour les appareils de traitement des données, les valeurs de l'échantillon doivent être les mêmes que celles de l'échantillon.
L'axe X (transversale) 17.5 mm ((0.69 pouces)
Résolution l'axe Z (verticale) 00,002 μm/± 20 μm 00,004 μm/± 40 μm
00,008 μm/± 80 μm 00,02 μm/± 160 μm
0.040um/±320um
Affichage

Paramètre



 R Rz, Rq Rt, Rc Rp Rv R3z R3y Rz(JIS) Ry R Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk M1 M2
Graphique évalué La courbe Rmr, la courbe de rugosité, le profil primaire, la forme d'onde du filtre
La norme La valeur de l'échantillon doit être supérieure ou égale à:1,DIN4768,JISb601
Filtreur Le nombre de fois où les données sont utilisées est le même.
Couper la longueur (((Je...r) 0.25,0.8,2.5 mm
Durée de l'évaluationJe...n) Ln = lr × n = 1 ~ 5
Capteur Principe de mesure Inductivité différentielle
Pointe du stylet Diamant, 90°/angle de cône/5 μmR
La force Force de mesure < 4 mN, force de glissement < 400 mN
Pièces de guidage alliage dur, rayon de courbure de glissement: 40 mm
Vitesse de mesure Il est égal à 0.25, Vt=0,135 mm/s et lr=0.8, Vt = 0, 5 mm/s
Lr = 2, 5, Vt = 1 mm/s Retour Vt = 1 mm/s
Précise à 00,001 μm
La tolérance ± ((5nm+0,1A) A=valeur standard de Ra d'un échantillon précis
Répétabilité Jusqu'à 3%
Profil résiduel ≤ 0,010 μm
Énergie électrique Une batterie au lithium-ion intégrée de 3600 mAh
Dimension de l'unité principale 155 × 145 × 58 mm
Dimension de l'unité de conduite 23 × 27 × 115 mm
Zoom de l'adaptateur de hauteur 40 mm
le poids Environ 1000 g
Environnement de travail Température: - 20°C à 40°C,Humidité: < 90% RH
Entreposage et transport Température: - 20°C ~ 40°C Humidité: < 90% RH
Capteur standard Capteur de rainures

Livraison standard



 Unité principale, capteur de rainure (pièces non garanties), adaptateur de hauteur de 40 mm, échantillon d'étalonnage, support d'échantillon, câble d'extension, stylo tactile, chargeur d'alimentation et câble USB, boîtier d'instrument
Accès à l'équipement Un support magnétique, un altimètre et son adaptateur, un capteur courbé, un capteur de petit trou, un capteur de rainures profondes, un capteur de trous très petits, une tige d'extension, une tige d'angle droit, une mini-imprimante, une plateforme de 200 mm,Plateforme en marbre de 300 mm, logiciel, application mobile

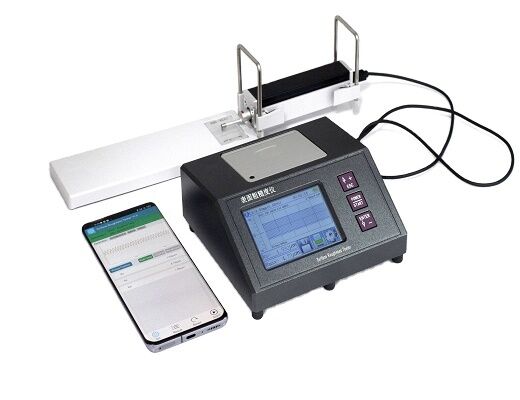

Testeur de rugosité de surface portable de 22 patamètres avec imprimante intégrée 0

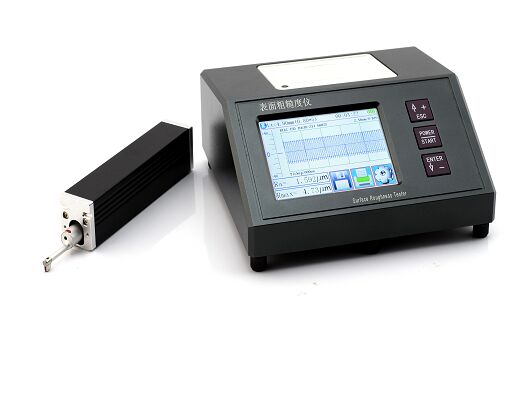

Testeur de rugosité de surface portable de 22 patamètres avec imprimante intégrée 1

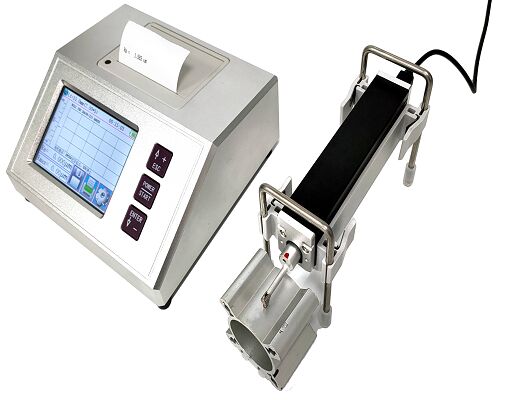

Testeur de rugosité de surface portable de 22 patamètres avec imprimante intégrée 2
