Testeur de profil de rugosité de surface de haute précision 22 paramètresImprimante intégrée
Description du produit

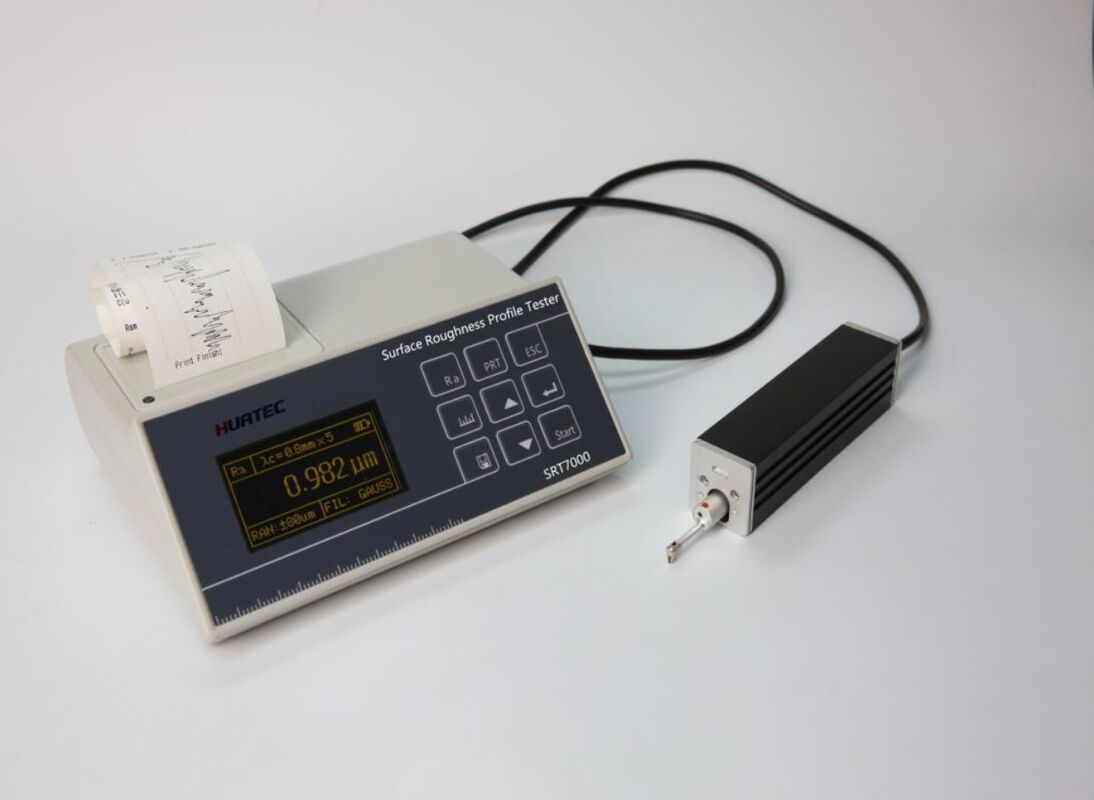

Le testeur de rugosité de précision SRT7000 est un instrument de haute précision pour tester le degré de finition de surface. Il peut mesurer la rugosité de surface des pièces usinées, y compris les plans, les biseaux, les cylindres extérieurs, les surfaces, les trous, les tranchées et les axes, etc.
Caractéristiques
Le capteur et l'unité principale sont séparés, pour répondre aux différentes exigences de test
Utilise une puce DSP pour contrôler et traiter les données, avec une vitesse élevée et une faible consommation d'énergie
Compatible avec les normes nationales multiples ISO, DIN, ANSI, JIS
Temps de fonctionnement continu supérieur à 20 heures
Stockage de données de grande capacité, peut stocker 100 groupes de données brutes et de formes d'onde.
L'imprimante thermique et l'instrument sont intégrés en un seul ensemble, fonctionnement silencieux, impression rapide, vous pouvez imprimer la courbe de contour et la courbe de rapport du matériau.
Réglage et affichage de l'horloge en temps réel pour un enregistrement et un stockage faciles des données.
Avec veille automatique, arrêt automatique et autres fonctions d'économie d'énergie
Conception de circuit et de logiciel fiable pour éviter le blocage du moteur.
L'instrument peut afficher une variété d'informations, d'astuces et d'instructions. Par exemple, affichage du résultat de mesure, invites du menu, messages d'erreur et commutateurs.
Sélection de la langue anglaise.
Peut se connecter aux ordinateurs
Imprimer tous les paramètres ou tout paramètre défini par l'utilisateur.
Capteur de surface courbe en option, capteurs de trous, plate-forme de mesure, gaine de capteur, tige d'extension et autres accessoires.
Plage de mesure
| Paramètre |
Plage d'indication |
| Ra, Rq |
0.005µm~16µm |
| Rz, R3z, Ry, Rt, Rp, Rm |
0.02µm~160µm |
| Sk |
0~100% |
| S, Sm |
1mm |
| tp |
0~100% |
Paramètres techniques
| Nom |
Contenu |
| Plage de mesure |
Axe Z (vertical) |
160µm |
| Axe X (horizontal) |
17.5mm |
| Résolution |
Axe Z (vertical) |
0.01µm/±20µm
0.02µm/±40µm
0.04µm/±80µm
|
| Éléments de mesure |
Paramètres |
Ra Rz==Ry(JIS)
Rq Rt==Rmax
Rp Rv R3z R3y Rz(JIS)
Rs Rsk Rku Rsm Rmr Rpc, Rk, Rpk, Rvk, Mr1, Mr2
|
| |
Norme |
ISO, ANSI, DIN, JIS |
| |
Graphique |
Courbe de support, profil de rugosité, contour direct |
| Filtre |
RC, PC-RC, Gauss, D-P |
| Longueur d'échantillonnage (lr) |
0.25, 0.8, 2.5mm |
| Longueur d'évaluation (ln) |
Ln=lr×n
n=1~5
|
| Capteur |
Principe de mesure |
Inducteur différentiel de déplacement |
| Stylet |
Diamant naturel, angle de cône de 90°, rayon de pointe de 5µm |
| Dynamomètre |
<4mN |
| Tête de guidage |
Carbure, rayon de direction de glissement 40mm |
| Vitesse de glissement |
lr=0.25,
Vt=0.135mm/s
|
| |
|
lr=0.8, Vt=0.5mm/s |
| lr=2.5, Vt=1mm/s |
| Retour, Vt=1mm/s |
| Erreur d'indicateur |
pas plus de ±10% |
| Fluctuation d'indication |
pas plus de 6% |
| Alimentation |
Batterie lithium-ion rechargeable intégrée, chargée par chargeur DC5V, 800mA |
| Dimensions |
158×63.5×46mm |
| Poids |
Environ 300g |
| Environnement d'exploitation |
Température : -20℃~40℃
Humidité :<90% HR
|
| Environnement de stockage et de transport |
Température : -40℃~60℃
Humidité :<90% HR
|
Configuration standard
Testeur de rugosité SRT7000
Capteur standard
Échantillon standard multi-rainures
Support réglable
Adaptateur secteur
Instructions
Certificat
Carte de garantie
Logiciel PC
Accessoires en option :
Capteur pour surface courbe/concave/rainurée, capteur de trou, plate-forme de mesure, tige d'extension, plaque de calibration.
