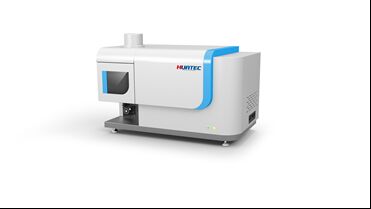

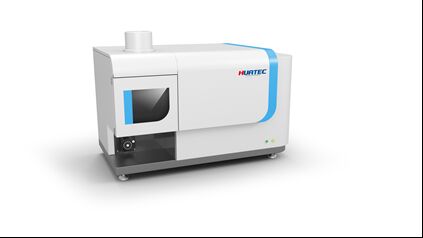

Spectromètre à émission optique ICP monocanal ICP-H7001 Analyse de 70 éléments Haute sensibilité

ICP-H7001 Spéctromètre d'émission optique ICP à canal unique 70 éléments d'analyse Haute sensibilité

1Description de l'instrument et exigences environnementales

1.1 Description de l'instrument

HUATEC ICP-H7001 est un spectromètre d'émission de plasma à balayage à canal unique couplé par induction avec un tube photomultiplier de haute sensibilité comme détecteur.Il teste plusieurs éléments et peut mesurer jusqu'à 70 types d'élémentsIl dispose d'un générateur RF à haute fréquence à l'état solide, d'un réglage automatique et d'un logiciel avec des interfaces d'exploitation en chinois et en anglais.conduit de gaz argon, un tuyau d'eau de refroidissement et un système d'échantillonnage de haute sensibilité (atomisateur à haut rendement importé avec une chambre d'atomisation à double tube).

1.2 Exigences environnementales

1.2.1. N'installez pas l'instrument directement près de la fenêtre ou de la porte pour éviter la convection, la poussière, les gaz corrosifs et les vibrations.

1.2.2S'il vous plaît, restez à l'écart des interférences électromagnétiques.

1.2.3Température ambiante: 20 à 25 °C.°C.

1.2.4- Humidité de fonctionnement: ≤ 70%.

1.2.5L'instrument doit être placé sur un banc de travail stable sans vibration et un système d'échappement doit être placé au-dessus de l'instrument.Il ne doit pas y avoir de lumière forte ou d'interférences électromagnétiques fortes à proximité de l'instrument., et il ne devrait pas y avoir de gaz corrosifs forts dans l'environnement.

2Principaux paramètres techniques

2.1 Système d'observation verticale à plasma de bureau.

2.2 Les flammes de plasma peuvent être réglées en deux dimensions (avant et arrière, haut et bas, gauche et droite) par commande informatique.

2.3 La limite de détection satisfait aux exigences de niveau A de la norme nationale.

2.4 Flexibilité spectrale: il peut effectuer des analyses semi-quantitaires et quantitatives sur les lignes spectrales des éléments analytiques.

2.5 Configurer des détecteurs PMT spécifiques

3Système d' injection

3.1 Tubes à torches: Tubes rectangulaires de quartz intégrées (technologie brevetée)

3Nébuliseur: Atomisateur concentrique de haute précision et efficace 2 ml/min.

3.3 chambre d'atomisation: chambre d'atomisation à double tube étendue dotée d'une technologie brevetée.

3.4 Consommation totale d'argon: inférieure à 14 L/min

3La pompe péristaltique.5 est une pompe à rouleaux 15 à cinq canaux entièrement automatique, et la vitesse de la pompe péristaltique est réglable en continu.

3.6 Le système d'injection de type fractionné réduit l'influence de la température élevée sur l'atomisation dans le tube rectangulaire et peut également observer directement la progression de l'échantillon.faciliter l'élimination en temps réel des situations anormales.

Si l'instrument s'arrête lorsque la source de gaz est épuisée, non seulement il causera des dommages importants à l'alimentation électrique, mais il entraînera également la combustion du tube de la torche.La stabilité de la source de gaz est déterminée par la surveillance en temps réel de la valeur de rétroaction de tension à l'extrémité d'admission de l'instrument.Une fois que la valeur baisse, l'alimentation est immédiatement coupée et le gaz restant à l'intérieur de l'instrument peut continuer à refroidir.

3.8 Vidéosurveillance des flammes: l'instrument est équipé d'un système de détection des flammes très sensible et d'une caméra de surveillance vidéo visuelle.qui peut observer l'état de flamme de la chambre de combustion en temps réel et éteindre automatiquement l'alimentation RF lorsque le moteur est éteint pour protéger les composants importants de l'instrument.

4Générateur RF et plasma

4.1 Type: générateur RF à haute fréquence à l'état solide, refroidissement rapide par eau (technologie brevetée), réglage automatique.

4.2 Fréquence: 27,12 MHz.

4.3 Puissance: 500 W à 1600 W, réglable en continu, avec une précision de réglage de 1 W, stabilité de puissance: < 0,1%.

4.4 L'allumage du plasma est entièrement automatique et tous les paramètres de fonctionnement tels que le débit du gaz porteur ne doivent pas être réglés manuellement, sauf pour l'alimentation principale du ICP-OES.

4.5 Caractéristiques de l'alimentation électrique: équipée d'une protection contre la rétroactivité de l'alimentation électrique par RF (technologie brevetée)

4.6 Remplacement de l'outillage: Remplacer rapidement le système d'injection à l'aide d'outils de tubes rectangulaires brevetés et d'une plateforme d'installation de tubes rectangulaires.

5Système optique

5.1 Stabilité optique: conçu sur la même plate-forme que le système d'injection, l'ensemble du système optique est doté de mesures sismiques et les vibrations générales du sol n'affectent pas ses performances analytiques.

5.2 Type de système: type Chenitina (type C-T), avec une focale de 1000 mm.

5.3 Le système optique doit être maintenu à une température constante, avec une stabilité de température de ± 0,1 °C.

La distance minimale de pas du moteur de balayage est de 0,0004 nm.

6Le logiciel de commande:

6.1 Le logiciel est facile à utiliser et intuitif, avec des fonctions d'analyse qualitative, semi-quantitative et quantitative, ainsi que des fonctions d'optimisation du diagnostic des instruments.Le logiciel est disponible en version chinoise et anglaiseLe format de sortie du rapport est PDF, Excel, fichier électronique ou impression directe, et peut être un modèle en anglais.Le logiciel de contrôle peut fonctionner sous la version anglaise de Windows.

6.2 En optimisant les algorithmes logiciels, des méthodes de déduction matricielle en temps réel peuvent être obtenues, permettant un zoom en temps réel sur les coordonnées bidimensionnelles pour les spectres avec interférence,faciliter le traitement du spectreLe calcul automatique des résultats en un clic élimine les tracas liés au traitement secondaire des données pour les clients.

6.3 La fonction de suivi de l'audit de la configuration du logiciel peut être réglée sur les paramètres multi-utilisateur et multi-autorisations. Les utilisateurs peuvent l'activer en fonction de leurs besoins et, en même temps,les données mesurées peuvent être enregistrées sur le serveur pour sauvegarde.

6.4 La correction en temps réel de la longueur d'onde est effectuée automatiquement pour chaque mesure de la ligne spectrale afin d'assurer une position exacte du pic.

Le logiciel 6.5 dispose d'une fonction de traçage et peut afficher en temps réel les résultats actuels du calcul de l'échantillon pendant le traçage.

6.6 Fonction de protection de la sécurité entièrement automatique, communication et commande de l'instrument à l'aide de cartes de commande, position d'observation contrôlée et optimisée par logiciel,d'une épaisseur de 50 mm ou plus, mais n'excédant pas 50 mm.

6.7 Logiciel de diagnostic d'instrument et communication par réseau, fonctions de retraitement des données.

6.8 Le logiciel dispose d'une fonction de gestion des archives de données, prend en charge la sauvegarde, la récupération, la suppression et la suppression de données.RTS est une sortie de données au format texte.
