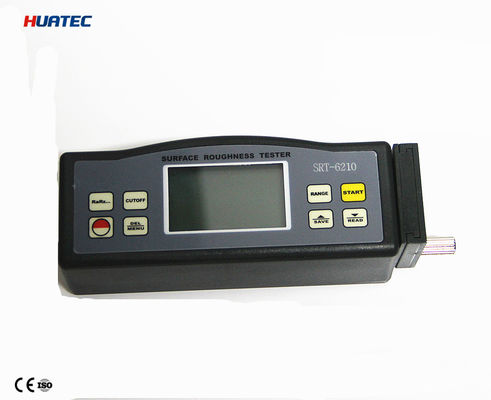

SRT-6210 Rugosimètre numérique multi-paramètres avec 4 méthodes de filtrage et stockage de données
Caractéristiques :
Cet instrument est compatible avec quatre normes de site pour mesurer la rugosité de surface de diverses pièces usinées, calculer les paramètres correspondants et afficher clairement tous les paramètres de mesure. Lors de la mesure de la rugosité d'une surface, le capteur est placé sur la surface, puis glisse uniformément le long de la surface en actionnant le mécanisme par la pointe de palpage intégrée et affûtée. Cette rugosité provoque un déplacement de la pointe de palpage, ce qui entraîne un changement de la quantité inductive des bobines d'induction, générant ainsi un signal analogique proportionnel à la rugosité de la surface à la sortie du redresseur sensible à la phase.
Le DSP exclusif traite et calcule, puis affiche les résultats de mesure sur l'écran LCD.
* Mesure multi-paramètres : Ra, Rz, Rq, Rt
* Capteur inductif hautement sophistiqué
* Quatre méthodes de filtrage de forme d'onde : RC, PC-RC, GAUSS et D-P
* Batterie lithium-ion rechargeable intégrée et circuit de commande de grande capacité
* Petit, léger et facile à utiliser
* Peut communiquer avec un ordinateur PC pour les statistiques, l'impression et l'analyse via le câble optionnel et le logiciel pour l'interface RS232C.
*Arrêt manuel ou automatique. Le testeur peut être éteint en appuyant sur la touche d'alimentation à tout moment. D'autre part, le testeur s'éteindra automatiquement environ 5 minutes après la dernière opération sur une touche.
*Le testeur peut mémoriser 7 groupes de résultats de mesure et de conditions de mesure pour une utilisation ultérieure ou pour les télécharger sur PC.
*Conversion métrique/impériale
Spécifications :
| Affichage |
LCD 4 chiffres, 10 mm, avec rétroéclairage bleu
|
| Paramètres |
Ra, Rz, Rq, Rt |
| Plage de mesure |
Ra, Rq : 0,005-16,00 um/0,020-629,9 uinch
Rz, Rt : 0,020-160,0 um/0,078-6299 uinch
|
| Précision |
Pas plus de 10 % |
| Fluctuation de la valeur d'affichage |
Pas plus de 6 % |
| Capteur |
Principe de test : type inductif
Rayon de la pointe de palpage : 5 µm
Matériau de la pointe de palpage : diamant
Mesure dynamique de la pointe de palpage : 4 mN (0,4 gf)
Angle de la pointe de palpage : 90°
Rayon vertical de la tête de guidage : 48 mm
|
| Course d'entraînement maximale |
17,5 mm/0,7 pouce |
| Longueur de coupure (l) |
0,25 mm/ 0,8 mm / 2,5 mm en option |
| Conditions de fonctionnement |
1-5L |
| Vitesse d'entraînement |
longueur d'échantillonnage = 0,25 mm Vt=0,135 mm/s
longueur d'échantillonnage = 0,8 mm Vt=0,5 mm/s
longueur d'échantillonnage = 2,5 mm Vt=1 mm/s
retour Vt=1 mm/s
|
|
Filtre numérique de profil
|
Profil filtré : RC
Profil filtré : PC-RC
Profil filtré : Gauss
Profil non filtré : D-P |
| Résolution |
0,001 um si lecture < 10 um(1~5) coupures en option0,1 um si lecture ≥ 100 um
Longueur d'évaluation(1~5) coupures en optionBatterie Li-ion
rechargeable |
| Conditions de fonctionnement |
Temp. 0~50 ℃, Humidité < 80 % |
| Taille et poids |
140x57x48 mm (5,5x2,2x1,9 pouce), environ 420 g |

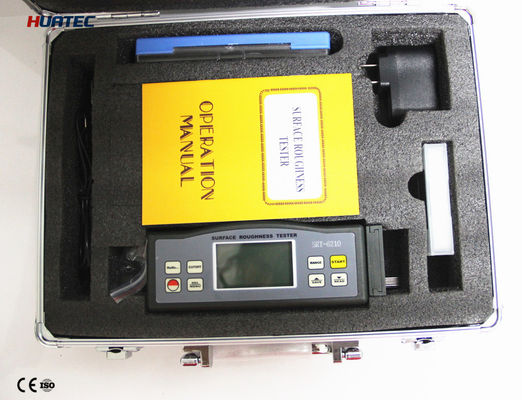

| Livraison standard : |
Unité principale 1Boîtier de transport 1Capteur standard 1Plaque d'échantillon standard 1
|
| Adaptateur secteur 1 |
Manuel d'utilisation 1
|
Tournevis 1
Pied réglable 1
Protecteur de capteur 1
Accessoires optionnels :
Câble et logiciel pour RS-232
Tige d'extension
Support de mesure
Palpage spécial pour rainures, alésages et trous
