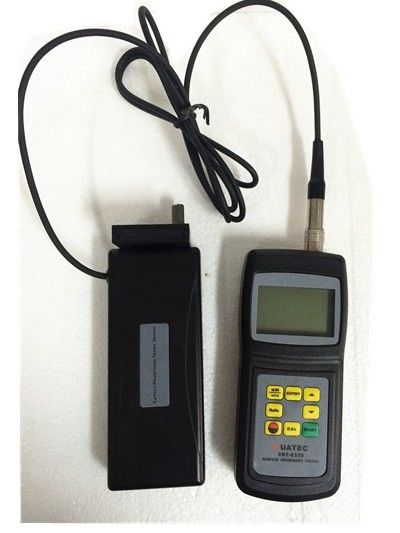

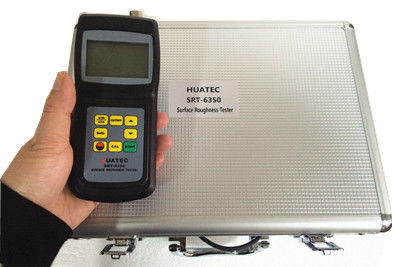

SRT-6350 Ra Rz mesureur de rugosité de surface de haute précision
Caractéristiques:
* Le testeur de rugosité de surface SRT6350 est compatible avec quatre normes de site pour mesurer la rugosité de surface de diverses pièces traitées par des machines.calculer les paramètres de mesure correspondants et les afficher clairement.
* Lors de la mesure de la rugosité d'une surface, le capteur est placé sur la surface, puis glisse uniformément le long de la surface en entraînant le mécanisme par la sonde séparée.
* Cette rugosité provoque un déplacement de la sonde qui entraîne un changement de quantité inductive des bobines d'induction afin de générer un signal analogique,qui est proportionnelle à la rugosité de surface à l'extrémité de sortie du redresseur sensible à la phase.
* Le DSP exclusif traite, calcule et produit ensuite les résultats des mesures sur LCD.
* Mesure de plusieurs paramètres: Ra, Rz
* Sensor d' inductance très sophistiqué
* Quatre méthodes de filtrage des ondes : RC, PC-RC, GAUSS et D-P
* Batterie rechargeable lithium-ion intégrée et circuit de commande à grande capacité
* Petite taille, léger et facile à utiliser
* Peut communiquer avec l'ordinateur PC pour les statistiques, l'impression et l'analyse par le câble en option et le logiciel pour l'interface RS232C ou USB.
*Arrêt manuel ou automatique. Le testeur peut être éteint à tout moment en appuyant sur la touche d'alimentation.
* Le testeur peut mémoriser 7 groupes de résultats de mesure et de conditions de mesure pour une utilisation ultérieure ou un téléchargement sur PC.
*Conversion métrique/impériale
Les spécifications:
| Affichage |
4 chiffres, écran LCD de 10 mm, avec rétroéclairage bleu
|
| Paramètres |
Ra, Rz |
| Plage de mesure |
- Je ne sais pas. 0.050-10.00um/1.000-400.0uin
Rz: 0.020-100.0um/0.780-4000 pouces
|
| Précision |
≤ ± 10% |
| Fluctuation de la valeur affichée |
Pas plus de 6% |
| Capteur |
Principe d'essai: type d'inductivité
Radius de la broche de la sonde: 5 μm
Matériau de la broche de la sonde: diamant
Dynamo-mesure de la sonde: 4mN ((0,4gf)
Angle de la sonde: 90o
Radius vertical de la tête de guidage: 48 mm
|
| Poussée maximale de conduite |
17.5 mm- Je ne sais pas. |
| Longueur de coupe (l) |
0.25 mm/ 0,8 mm / 2,5 mm en option |
| Durée de l'évaluation |
1 à 5 litres |
| Vitesse de conduite |
longueur d'échantillonnage = 0,25 mm Vt = 0,135 mm/s
longueur d'échantillonnage = 0,8 mm Vt = 0,5 mm/s
longueur d'échantillonnage = 2,5 mm Vt = 1 mm/s
Retour Vt=1 mm/s
|
|
Filtre numérique de profil
|
Profil filtré:
Profil filtré: PC-RC
Profil filtré: Gauss
Profil non filtré: D-P |
| Résolution |
0.001u m en cas de lecture> >10 mm
0.01 μm si 10 μm ≤lecture> >100 mm
0.1 um si la valeur est ≥ 100 um |
| Durée de l'évaluation |
(de 1 à 5) limite de coupe facultative |
| Batterie au lithium-ion |
rechargeable |
| Conditions de fonctionnement |
Temp. 0 à 40°C,Humidité de l'air < 80%
|
| Taille et poids |
140x57x48 mm (5,5x2,2x1,9 pouces), environ 420 g
|
Livraison standard:
Boîtier de transport 1 pièce
Unité principale 1 pièce
Capteur standard
Plaque d'échantillonnage standard... 1 pièce
Adaptateur de puissance
Manuel de fonctionnement
Un tournevis
Pieds réglables 1 pièce
Protecteur de capteur
Les accessoires en option:
1. câble et logiciel pour RS-232/USB
2- Une tige d' extension.
3Le stylet à rainure
4La sonde de courbure.
5. Le support de mesure
6. Interface Bluetooth
