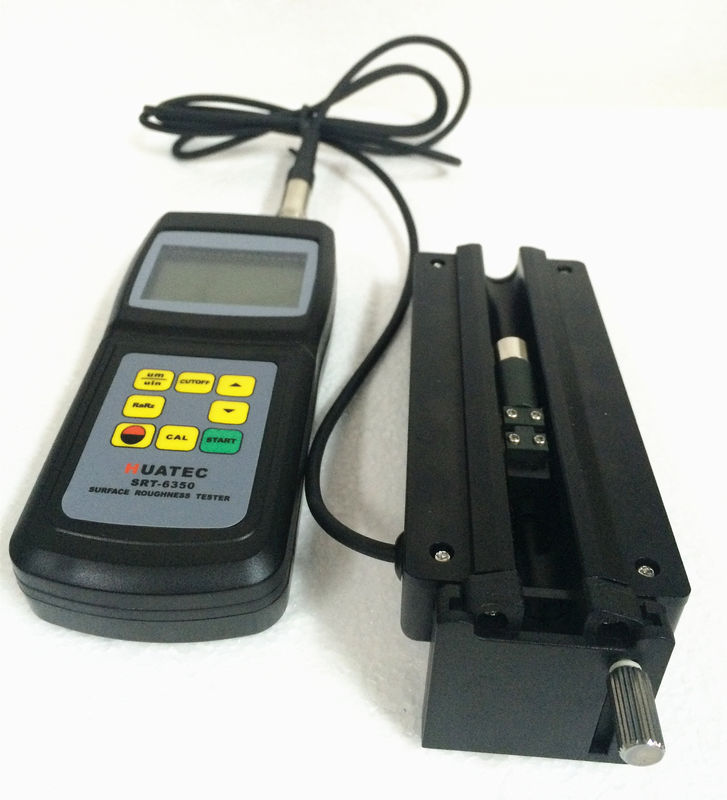

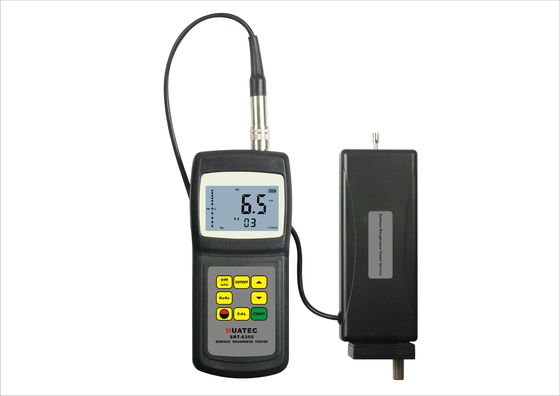

SRT-6350 Testeur de rugosité de surface numérique avec communication PC et stockage de données
Caractéristiques :
* Le testeur de rugosité de surface SRT6350 est compatible avec quatre normes pour mesurer la rugosité de surface de diverses pièces usinées, calculer les paramètres de mesure correspondants et afficher clairement tous les paramètres de mesure.
* Lors de la mesure de la rugosité d'une surface, le capteur est placé sur la surface, puis glisse uniformément le long de la surface en entraînant le mécanisme par la sonde séparée.
* Cette rugosité provoque un déplacement de la sonde, ce qui entraîne un changement de la quantité inductive des bobines d'induction, générant ainsi un signal analogique, proportionnel à la rugosité de la surface à la sortie du redresseur sensible à la phase.
* Le DSP exclusif traite et calcule, puis affiche les résultats de mesure sur l'écran LCD.
* Mesure de plusieurs paramètres : Ra, Rz
* Capteur inductif très sophistiqué
* Quatre méthodes de filtrage de forme d'onde : RC, PC-RC, GAUSS et D-P
* Batterie lithium-ion rechargeable intégrée et circuit de commande de grande capacité
* De petite taille, léger et facile à utiliser
* Peut communiquer avec un ordinateur PC pour les statistiques, l'impression et l'analyse via le câble et le logiciel optionnels pour l'interface RS232C ou USB.
*Arrêt manuel ou automatique. Le testeur peut être éteint en appuyant sur la touche d'alimentation à tout moment. D'autre part, le testeur s'éteindra automatiquement environ 5 minutes après la dernière opération sur une touche.
*Le testeur peut mémoriser 7 groupes de résultats de mesure et de conditions de mesure pour une utilisation ultérieure ou pour les télécharger sur PC.
*Conversion métrique/impériale
Spécifications :
| Affichage |
LCD 4 chiffres, 10 mm, avec rétroéclairage bleu
|
| Paramètres |
Ra, Rz |
| Plage de mesure |
Ra : 0,050-10,00 um/1,000-400,0 uinch
Rz : 0,020-100,0 um/0,780-4000 uinch
|
| Précision |
≤±10% |
| Fluctuation de la valeur d'affichage |
Pas plus de 6% |
| Capteur |
Principe de test : type à induction
Rayon de la pointe de la sonde : 5 µm
Matériau de la pointe de la sonde : diamant
Mesure dynamique de la sonde : 4 mN (0,4 gf)
Angle de la sonde : 90º
Rayon vertical de la tête de guidage : 48 mm
|
| Course d'entraînement maximale |
17,5 mm/0,7 pouce |
| Longueur de coupure (l) |
0,25 mm / 0,8 mm / 2,5 mm en option |
| Longueur d'évaluation |
1-5L |
| Vitesse d'entraînement |
longueur d'échantillonnage = 0,25 mm Vt=0,135 mm/s
longueur d'échantillonnage = 0,8 mm Vt=0,5 mm/s
longueur d'échantillonnage = 2,5 mm Vt=1 mm/s
retour Vt=1 mm/s
|
|
Filtre numérique de profil
|
Profil filtré : RC
Profil filtré : PC-RC
Profil filtré : Gauss
Profil non filtré : D-P |
| Résolution |
0,001 um si lecture ＜10 um
0,01 um si 10 um ≤ lecture ＜100 um
0,1 um si lecture ≥100 um |
| Longueur d'évaluation |
( 1~5) coupures en option |
| Batterie Li-ion |
rechargeable |
| Conditions de fonctionnement |
Temp. 0~40℃,Humidité <80%
|
| Taille et poids |
140x57x48 mm (5,5x2,2x1,9 pouce), environ 420 g
|
Livraison standard :
Mallette de transport.................1 pièce
Unité principale.........................1 pièce
Capteur standard.............1 pièce
Plaque d'échantillon standard...1 pièce
Adaptateur secteur................1 pièce
Manuel d'utilisation...........1 pièce
Tournevis.....................1 pièce
Pied réglable................1 pièce
Protecteur de capteur.............1 pièce
Accessoires optionnels :
1. Câble et logiciel pour RS-232/USB
2. Tige d'extension
3. Stylet pour rainures
4. Sonde de courbure
5. Support de mesure
6. Interface Bluetooth
