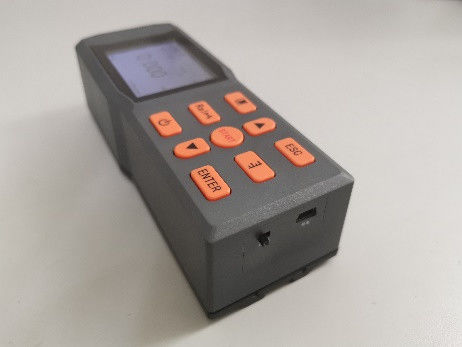

SRT-6450 Rugosimètre portable 200µm, écran couleur, stockage de 100 groupes de données
1. Aperçu du produit
Cet instrument de mesure de rugosité de surface est un appareil portable adapté aux environnements de production et aux besoins de mesure mobiles. Il peut mesurer la rugosité de surface de diverses pièces usinées, calculer les paramètres correspondants en fonction des conditions de mesure sélectionnées et afficher tous les paramètres de mesure et graphiques de contour sur l'écran. Cet instrument peut mesurer les principaux paramètres des dernières normes internationales et adhère pleinement et strictement aux normes internationales. Les paramètres de mesure sont conformes à la norme nationale GB/T3505 « Spécifications techniques géométriques des produits - Terminologie, définitions et paramètres de structure de surface de la méthode de contour de structure de surface » et sont compatibles avec les normes des États-Unis, de l'Allemagne, du Japon, du Royaume-Uni et d'autres pays. Il est applicable à diverses pièces usinées, aux industries de fabrication mécanique, à l'inspection, à l'inspection des marchandises et à d'autres départements, particulièrement adapté à l'inspection sur site de grandes pièces et de lignes de production, ainsi qu'à la vérification externe par les départements d'inspection, de métrologie, d'inspection des marchandises, sans endommager les pièces.
Plage de pièces mesurables : surface plane, surface circulaire extérieure, surface conique, trou intérieur, rainure, surface courbe, etc. (Les surfaces spéciales nécessitent des capteurs appropriés).
2. Paramètres techniques
| Nom |
Contenu |
| Plage de mesure |
Axe Z (vertical) |
200µm ; |
| Axe X (horizontal) |
17,5 mm (0,71 pouce) ; |
| Résolution |
Axe Z (vertical) |
0,002µm±20µm ; |
| 0,004µm±40µm ; |
| 0,008µm±80µm ; |
| Article |
Paramètres |
Ra Rz Rq Rt ;
Rp Rv R3z R3y Rz(JIS) ;
Rs Rsk Rku Rsm Rmr ;
|
| Norme |
Norme internationale ISO4287 Norme américaine ANSI B46.1
Norme allemande DIN4768 Norme japonaise JIS B601
|
| Graphique |
Courbe de rapport de support, rugosité, forme d'onde filtrée |
| Filtre |
RC, PC-RC, Gauss, D-P ; |
| Longueur d'échantillonnage (lr) |
0,25, 0,8, 2,5 ; |
| Longueur d'évaluation (ln) |
Ln=lr×n n=1~5 ; |
| Capteur |
Principe de mesure |
Inducteur différentiel de déplacement |
| Stylet |
Diamant naturel, angle de cône de 90°, demi-pointe de 5µm ; |
| Mesure de force |
< 4mN ; |
| Tête de guidage |
Alliage dur, rayon de direction de glissement 40 mm ; |
| Vitesse de glissement |
lr=0,25, Vt=0,135 mm/S ; |
| lr=0,8, Vt=0,5 mm/S ; |
| lr=2,5, Vt=1 mm/S ; |
| Retour, Vt=1 mm/S ; |
| Précision d'indication |
0,001µm ; |
| Erreur d'indication |
±(5nm+0,1A) A: La valeur standard du paramètre de modèle multi-lignes Ra |
| Variabilité d'indication |
Pas plus de 3% ; |
| Contour résiduel |
Pas plus de 0,01µm ; |
| Alimentation |
Batterie au lithium intégrée, chargée avec un chargeur DC5V, 2000mA ; |
| Dimensions externes |
156 mm × 61 mm × 45 mm ; |
| Poids |
Environ 450g |
| Environnement de travail |
Température : -20℃ à 40℃ Humidité : < 90% HR |
| Environnement de stockage et de transport |
Température : -40℃ à 60℃ Humidité : < 90% HR |
| Accessoires optionnels |
Capteur de surface courbe, capteur de petit trou, capteur de rainure profonde, tige d'extension, tige adaptatrice, plateforme de mesure de 200 mm, plateforme de mesure en marbre de 300 mm |
3. Caractéristiques fonctionnelles
*Il présente une conception mécanique et électrique intégrée, est compact, léger et facile à utiliser.
*La puce ARM+DSP est adoptée pour le contrôle et le traitement des données, offrant une vitesse élevée et une faible consommation d'énergie.
*Multi-paramètres Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
*Une large plage de mesure de 200µm.

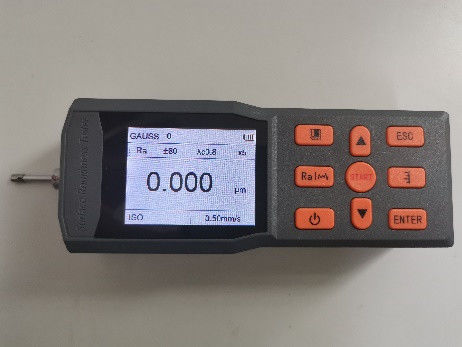

*Écran couleur 320*240, affichage numérique/graphique ; Lumineux sans angle de vision ;
*L'affichage est riche en informations, intuitif et peut montrer tous les paramètres et graphiques.
*Compatible avec plusieurs normes nationales telles que GB, ISO, DIN, ANSI et JIS ;
*Il est équipé d'une batterie rechargeable lithium-ion intégrée et d'un circuit de contrôle de charge, offrant une grande capacité et aucun effet mémoire.
*Il y a une icône indiquant la puissance restante de la batterie pour inviter les utilisateurs à charger à temps.
*Il peut afficher les instructions du processus de charge, permettant à l'opérateur de connaître le niveau de charge à tout moment.
*Le temps de fonctionnement continu est supérieur à 8 heures ;
*Stockage de données de super capacité, capable de stocker 100 ensembles de données brutes ;
*Enregistrement et stockage des données mesurées ;
*Circuit anti-blocage moteur et conception logicielle fiables ;
*Affichage des informations de mesure, des informations de menu et de diverses informations d'invite et explicatives telles que la mise sous tension/hors tension.
*Conception de boîtier ergonomique, robuste, compact, portable et très fiable ;
*Il peut être connecté à un ordinateur pour la transmission de données en temps réel et de données historiques.
*Les blocs d'échantillons d'étalonnage adoptent des substrats en verre optique, qui offrent une haute précision, ne se rayent pas facilement et ont une longue durée de vie.
*Les accessoires optionnels comprennent des capteurs de surface courbe, des capteurs de petit trou, des capteurs de rainure profonde, des plateformes de mesure, des gaines de capteur, des tiges d'extension, etc.
