HD-170PCM Équipement multifonctionnel de détection de corrosion de pipeline pour pipelines de pétrole et de gaz
Aperçu3. Les données importées et les données après calculs pertinents peuvent être modifiées.
Le détecteur intégré HUATEC de l'état du revêtement anticorrosion des pipelines peut inspecter les pipelines enterrés sans excavation, évaluer quantitativement les dommages du revêtement anticorrosion externe des pipelines enterrés, et localiser et mesurer précisément la profondeur des pipelines. Cette technologie de détection peut non seulement être utilisée comme moyen d'inspection et d'acceptation pour les pipelines nouvellement achevés, mais aussi pour la surveillance régulière des pipelines en exploitation. L'inspection de l'état de la couche protectrice des pipelines enterrés et la réalisation de remplacements et de réparations ciblés peuvent prolonger la durée de vie des pipelines et économiser une grande quantité de fonds de maintenance et de rénovation. Il est largement applicable à l'évaluation de la qualité des revêtements anticorrosion externes pour les pipelines anticorrosion de pétrole, de gaz naturel, de gaz urbain et d'eau du robinet, etc.
Paramètres techniques3. Les données importées et les données après calculs pertinents peuvent être modifiées.
|
Récepteur3. Les données importées et les données après calculs pertinents peuvent être modifiées.
|
*Modes de positionnement : mode vallée, mode pic, mode pic large, mode flèche de pic
Méthodes de mesure de profondeur : lecture directe de la profondeur, mesure de la profondeur selon la méthode 80%, mesure de la profondeur selon la méthode 50%
*Fréquence de fonctionnement : 128 Hz, 512 Hz, 1 kHz
*Précision de positionnement : ±2,5 % de la profondeur (sans interférence de pipelines adjacents)
*Précision du courant : ±2,5 % du courant réel (sans interférence de pipelines adjacents)
*Précision de profondeur : ±2,5 % de la profondeur (sans interférence de pipelines adjacents)
*Plage de mesure : 0-20 mètres
*Cartographie du courant : Il peut mesurer avec précision l'amplitude des différents courants de signal et la direction des dommages du revêtement anticorrosion
*Sensibilité : 10 mA à une profondeur d'enfouissement de 1 mètre
*Enregistrement des données : localisation du pipeline, profondeur d'enfouissement, amplitude du courant dans le pipeline, distance entre les points de mesure
*Téléchargement des données : les données enregistrées peuvent être téléchargées sur l'ordinateur
*Batterie : batterie au lithium, capable de fonctionner en continu pendant 24 heures
*Matériau du boîtier : plastique technique ABS
*Dimensions hors tout : 62x30x15 cm
*Poids : 2,5 kg
Émetteur :
*Localisation des dommages : localise la position et la direction du point de dommage du revêtement anticorrosion avec une précision de 2 centimètres
*Courant de sortie : 100 mA, 300 mA, 600 mA, 1 A, 1,5 A, 2 A, 2,5 A, 3 A
*Tension de sortie : 120 V maximum
|
|
*Puissance de sortie : 150 W maximum
|
*Distance d'émission : 30 km maximum
*Alimentation secteur : 220 V/50 Hz AC
*Entrée CC : batterie au lithium 24 V, 20 Ah
*Température de fonctionnement : -20 °C à +50 °C
*Matériau du boîtier : plastique technique ABS
*Dimensions hors tout : 38x28x18 cm
*Poids : 8,8 kg
Détecteur (cadre en A) :*Précision de positionnement : ≤5 cm*Contrôle du gain : gain automatique, plage : 0-140 dB*Précision de positionnement : ≤5 cm
*Localisation des dommages : localise la position et la direction du point de dommage du revêtement anticorrosion avec une précision de 2 centimètres
*Source d'alimentation : bloc-batterie au lithium 7,4 V
*Heures de travail : ≥24 heures
|
|
*Poids : 2,5 kg
|
Caractéristiques
:
*Filtre numérique DSP à boucle à verrouillage de phase ultra-bande étroite de 0,2 Hz
*Le récepteur à haute sensibilité améliore considérablement la profondeur et la distance de détection.
*Détecteur ACVG (cadre en A) indépendant, pas besoin de se connecter au récepteur, haute fiabilité ;
*Le cadre en A a les fonctions d'affichage de la tension de la batterie, de mesure de la valeur en dB de la taille du point de dommage de la couche anticorrosion et d'indication de la direction du point de dommage de la couche anticorrosion.

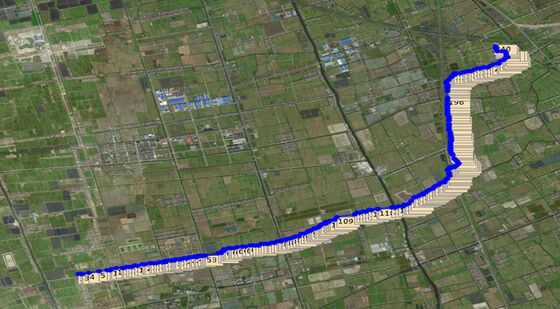

*Fonction de positionnement GPS, cartographie automatique des tracés de pipelines ;
|
*Les flèches gauche et droite indiquent la position du pipeline, permettant une localisation rapide du pipeline.3. Les données importées et les données après calculs pertinents peuvent être modifiées.
*Le logiciel d'analyse de données peut calculer la valeur Y du taux d'atténuation du courant, la valeur P de la densité des points de dommage du revêtement anticorrosion et la valeur Rg de la résistivité d'isolement du revêtement anticorrosion.
*Les résultats d'exportation du logiciel d'analyse de données sont conformes à la norme nationale (GB/T 19285-2014).
*Le logiciel d'analyse de données possède un certificat d'enregistrement de droit d'auteur logiciel.
Principe de fonctionnement

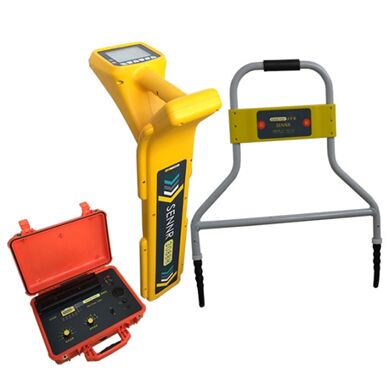

Le HD-170PCM se compose de trois parties : l'émetteur, le récepteur et le détecteur (cadre en A). L'émetteur est un dispositif de sortie de signal de détection indépendant de 0,1 A à 3 A, et le récepteur portable est utilisé pour suivre les tracés de pipelines, localiser précisément les points de dommage et mesurer le courant. L'intensité du courant sur le pipeline diminue avec l'augmentation de la distance. Dans des conditions où le diamètre du tuyau, le matériau du tuyau et l'environnement du sol restent inchangés, meilleure est l'isolation du revêtement anticorrosion par rapport au sol, moins il y a de perte de courant et plus l'atténuation est faible. Inversement, si le revêtement anticorrosion est endommagé, par exemple par vieillissement, décollement, et que les performances d'isolation sont moins bonnes, la perte de courant sera plus sévère et l'atténuation sera plus importante.
Lorsque le signal à très basse fréquence (CP) proche du signal CC est appliqué au pipeline, le gradient de tension formé par le point endommagé de la couche anticorrosion du pipeline et le sol établit en conséquence une distribution de champ électrique terrestre au-dessus du pipeline. Plus on se rapproche du point de dommage, plus le gradient de tension est important, et plus la densité de courant au-dessus du pipeline est importante. En général, plus la zone exposée est grande, plus la densité de courant à proximité est importante, et plus le gradient de tension terrestre est important. L'instrument de sonde détecte la position du pipeline, en maintenant le détecteur à la position du pipeline. Le détecteur de gradient de tension mesure le gradient de potentiel (dB) au-dessus du pipeline et la direction du courant (CP) dans le sol pour déterminer la gravité des dommages du pipeline et la localisation précise du point de dommage de la couche anticorrosion.
Logiciel d'évaluation
:
1. Aperçu du logiciel
Afin de coopérer avec le post-traitement et l'analyse des données de détection sur site des instruments actuels du marché pour la détection de la couche anticorrosion externe des pipelines souterrains (y compris les informations de localisation géographique du pipeline cible, les informations de profondeur d'enfouissement, les informations de courant dans le pipeline, la taille du point de dommage de la couche anticorrosion, etc.), conformément à la norme nationale (GB/T 19285-2014) et aux normes industrielles pertinentes, fournir le rapport d'évaluation du revêtement anticorrosion de la section de tuyau testée (rapport graphique, rapport textuel), et offrir aux utilisateurs les résultats d'évaluation de classification de l'atténuation actuelle du revêtement anticorrosion externe et la valeur de densité des points de dommage du revêtement anticorrosion externe pour déterminer les mesures de traitement ultérieures : surveillance de la couche anticorrosion, réparation locale de la couche anticorrosion, révision majeure de la couche anticorrosion, etc., et peut être imprimé sous forme de rapports, fournissant une base de référence fiable pour les propriétaires de pipelines et facilitant l'archivage.
2. Fonctions du logiciel
Basé sur les données de mesure sur site du pipeline enterré par le récepteur (telles que le courant, la profondeur d'enfouissement, la longitude et la latitude, la distance, la taille du point de dommage, etc.), des courbes et des rapports pertinents sont générés. Le logiciel a les fonctions suivantes :
1. Il peut être connecté au récepteur du compteur de pipeline, et les données de courant, la profondeur d'enfouissement du pipeline, la longitude et la latitude, la distance et d'autres données enregistrées pendant le processus de mesure peuvent être importées dans le logiciel (ou les données pertinentes collectées sur site peuvent être saisies manuellement). Pendant ce temps, dans l'état connecté, les données enregistrées dans l'instrument peuvent être effacées.
2. Après l'importation des données, le logiciel peut calculer la valeur Y du taux d'atténuation du courant, la valeur P de la densité des points de dommage de la couche anticorrosion et la valeur Rg de la résistivité d'isolement de la couche anticorrosion sur la base des données importées.3. Les données importées et les données après calculs pertinents peuvent être modifiées.
4. Les données peuvent être parcourues, et les données enregistrées peuvent être affichées sous forme de tableaux statistiques. Elles peuvent également être exportées au format tableur Excel ou Word pour une visualisation facile. Le rapport formé doit être enregistré au format document Word ou au format document PDF.
