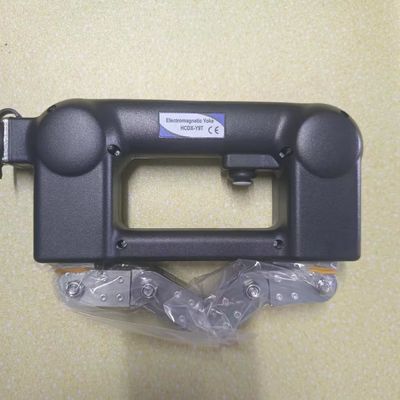

Détecteur de défauts à particules magnétiques portable HCDX-Y9L AC DC pour l'inspection des soudures

Détecteur de défauts par particules magnétiques portatif à joug magnétique AC DC HCDX-Y9L pour l'inspection des soudures

Aperçu

Le HCDX-Y9L est un joug magnétique AC DC durable et de haute résistance conçu pour détecter les indications de surface et de subsurface dans les applications les plus difficiles.

Doté d'une construction scellée résistante aux produits chimiques, de pieds articulés pour s'adapter à la forme de n'importe quelle pièce et d'un cordon robuste de douze pieds avec décharge de traction pour une utilisation sur le terrain, le HCDX-Y9L est idéal pour l'inspection des soudures et autres tests à distance.

Les commandes à semi-conducteurs permettent à l'opérateur d'utiliser des champs magnétiques AC DC pour les indications de surface afin de répondre à tous les besoins d'inspection.

Le détecteur de défauts par particules magnétiques de type chargeur présente les caractéristiques d'une structure compacte, d'une disposition raisonnable, d'une petite taille, d'un poids léger et d'une portabilité pratique. Le détecteur de défauts peut être utilisé directement avec une alimentation magnétisée DC (batterie onduleur DC-AC), ce qui est efficace et portable. Il convient à l'inspection des soudures de coque, à la détection des soudures de structures en acier en haute altitude et aux opérations internes des récipients sous pression. Cet instrument convient aux pièces de structures en acier des industries de l'énergie, de la métallurgie, de la pétrochimie, de la machinerie et autres, telles que les chaudières, les récipients sous pression, les tuyaux sous pression, les soudures de corps de navire et les structures de soudage de divers types de matériaux ferromagnétiques, ainsi qu'à la détection de défauts par particules magnétiques de surface et de défauts proches de la surface.

Cet instrument est conforme aux exigences de la norme JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024. "Condition technique du détecteur de défauts à joug électromagnétique".

Magnétisation AC du bloc batterie rechargeable MT-600

Caractéristiques du produit

Construction scellée et durable

Résistant aux produits chimiques et à l'abrasion

Fonctionnement AC pour l'inspection de surface et de subsurface

Dépasse les spécifications de levage ASTM

Il est possible d'utiliser une alimentation magnétisée AC (bloc batterie onduleur DC-AC) pour fournir une alimentation AC sans aucune connexion directe à une alimentation AC.

L'alimentation de magnétisation DC (bloc batterie DC) peut être utilisée pour réaliser la fonction de magnétisation DC.

Lorsque la force de levage est insuffisante, l'alimentation est automatiquement coupée pour garantir la sensibilité de la détection de défauts.

La fonction d'affichage de l'alimentation peut afficher la puissance actuelle de la batterie et dispose d'une fonction d'alarme sonore et lumineuse.

Puce micro-ordinateur intégrée pour stabiliser la tension de sortie et assurer la sensibilité de détection.

Magnétisation réglable

Un sac de ceinture de travail spécial peut transporter le bloc batterie, la suspension magnétique, l'agent de contraste, la sonde à joug, etc.

Paramètre technique

Température de fonctionnement : -10 ~ +40 C

Température de stockage : -20 ~ 50 C

Humidité relative : <80% sans condensation

Élévation de température de travail : <18 C

Taux de charge temporaire : >50%

Sensibilité : pièce d'essai standard A1, rainure 15/50 clairement affichée.

Puissance de levage minimale AC : >4.5kg (44N)

Puissance de levage minimale C : >18.1kg (177N)

Joug électromagnétique : HCDX-Y9L

Écartement des électrodes : 0～210mm

Courant maximum : 2.8A

Poids : 2.4kg

Fonction principale : Magnétisation à courant alternatif direct

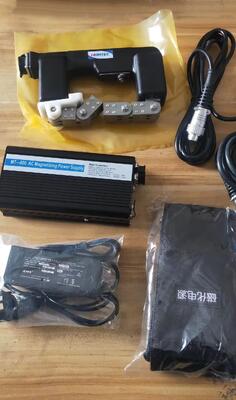

Configuration standard :

Hôte du détecteur de défauts par poudre magnétique HCDX-Y9L  1 pièce

Câble d'alimentation 1

Bloc batterie onduleur DC-AC rechargeable MT600 (alimentation de magnétisation AC) 1

Sac à dos d'alimentation AC 1

Adaptateur secteur 1

Câble de connexion d'alimentation AC 1

Boîtier d'instrument 1
