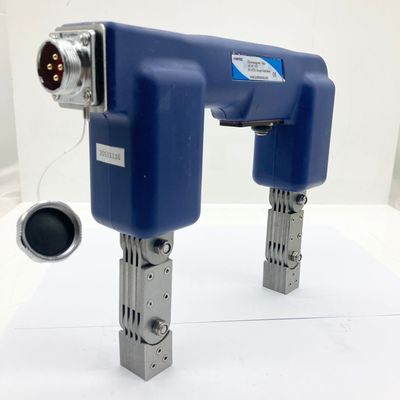

Yoke magnétique portable HCDX-Y8 avec écartement réglable des pieds pour l'inspection CND sur site

HCDX-Y8 Joug magnétique à courant alternatif portable avec envergure réglable des jambes pour l'inspection NDT en champ

HCDX-Y8 est notre dernier joug AC développé. Il est utilisé pour la détection des défauts de particules magnétiques et la magnétisation locale de la pièce.et est l'un des plus bas poids et la plus grande portéeLa force de levage et d'autres indicateurs répondent aux exigences de GB/T 15822.3-2005/ISO 9934-3:2002, ASME V et autres normes.

1.Structure de la machine

2.Méthode d'utilisation


Connectez le câble d'alimentation à l'hôte et branchez la prise CA à la prise 220 V.


Placez les deux pôles magnétiques du HCDX-Y8 sur la surface de l'objet détecté et appliquez une certaine pression pour que les deux pôles magnétiques soient en bon contact avec l'objet détecté.Appuyez sur le boutonLorsque l'interrupteur est allumé, la poudre magnétique est appliquée à la surface de l'objet détecté (sec, humide,poudre magnétique fluorescente peut être appliquée).


Si la surface à examiner est trop large, elle doit être magnétisée en sections et les parties efficaces entre les sections doivent se chevaucher dans une certaine mesure.


Faites pivoter l'articulation mobile entre les pieds magnétiques, et la distance entre les pieds magnétiques peut être réglée entre 45 mm et 225 mm.


Lors de l' utilisation, 5 secondes doivent être écoulées de 5 secondes, peut être utilisé en continu pendant 4 heures.

3.Paramètres techniques

3.1Le joug

4.Attention!

S'il vous plaît vérifier le câble d'alimentation et la prise pour les dommages avant utilisation.


Évitez tout contact étroit avec d'autres appareils électriques pendant l'utilisation, car les champs magnétiques puissants ont des effets destructeurs sur les montres, les téléphones portables, etc.


Ne maintenez pas le joug dans l'état de conduction pendant une longue période (comme en traînant la ligne de soudage), il doit être allumé pendant 5 secondes et éteint pendant 5 secondes.

Dans l'état de courant continu, débrancher la ligne de connexion entre la batterie et le joug magnétique après la fin du travail, et la batterie doit être stockée dans un endroit frais et sec,strictement interdit au soleilVeuillez débrancher la source d'alimentation après la charge.


Par temps pluvieux, veuillez ne pas travailler à l'extérieur, la pluie provoquera un court-circuit ou une fuite.


L'unité est complètement imperméable à l'eau sauf à la jonction d'alimentation.

Si l'appareil présente un bruit ou une odeur anormaux, coupez immédiatement l'alimentation.

Ne déplacez pas l'appareil en tirant sur le câble d'alimentation.

Si l'équipement est anormal, ne le réparez pas sans autorisation, veuillez contacter le concessionnaire ou contacter notre centre de service après-vente directement.

Vérifiez s'il y a de la poussière de fer sur le connecteur du câble d'alimentation.


Après utilisation, la poudre magnétique sur le pôle magnétique doit être nettoyée et appliquée avec de l'huile antirouille pour l'empêcher de rouiller et de coller.

5Configurez la table

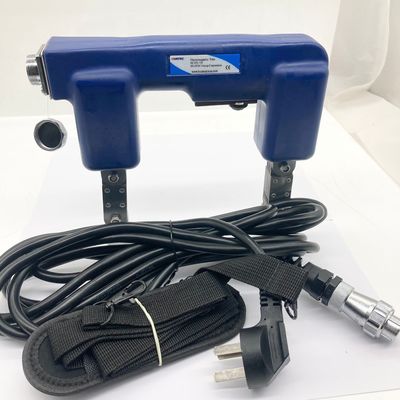

Nom de l'organisme:Cette machine peut être en option chargeur, batterie, câble, en option peut être converti en joug CC. Éclairage LED par induction en option et pieds magnétiques inclinés.

7Garantie de la qualité

Merci d'avoir choisi notre joug portable HCDX-Y8, notre société est strictement conforme au système de gestion de la qualité ISO 9001-2008.Chaque équipement est testé et délivré par le service qualité de l'entreprise.. Ce produit répond aux exigences de GB/T 15822.3-2005/ISO 9934-3-2002, ASME V et d'autres normes.

La période de garantie de ce produit est d'un an, en cas d'utilisation normale, toute défaillance du produit sera réparée gratuitement par la société (frais de matériel et d'entretien gratuits),et une alimentation payée préférentielle sera fournie dans les 3 ans.
