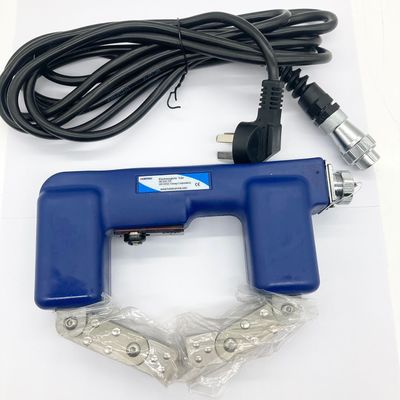

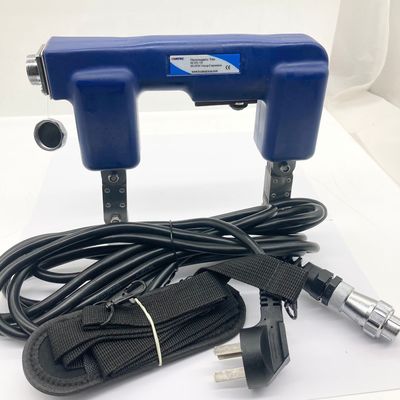

HCDX-Y8 Joug Magnétique AC Ultra-Léger Grande Portée pour le Contrôle par Particules Magnétiques

HCDX-Y8 Yoke AC ultra-léger à grand écartement pour le contrôle par particules magnétiques

Le HCDX-Y8 est notre dernier joug AC développé. Il est utilisé pour la détection de défauts par particules magnétiques et la magnétisation locale de la pièce. La machine est compacte et durable, et est l'un des jougs AC les plus légers et à plus grand écartement du marché. La force de levage et d'autres indicateurs répondent aux exigences de GB/T 15822.3-2005/ISO 9934-3:2002, ASME V et d'autres normes.1.

Structure de la machineArticle

Méthode d'utilisationConnectez le câble d'alimentation à l'hôte et branchez la prise AC dans la prise d'alimentation 220V.


Placez les deux pôles magnétiques du HCDX-Y8 sur la surface de l'objet détecté, et appliquez une certaine pression pour que les deux pôles magnétiques soient en bon contact avec l'objet détecté. Appuyez sur le bouton, allumez, commencez la magnétisation, relâchez, la magnétisation se termine. Lorsque l'interrupteur du joug est activé, la poudre magnétique est appliquée sur la surface de l'objet détecté (poudre magnétique sèche, humide, fluorescente peut être appliquée).


Si la surface à examiner est trop large, elle doit être magnétisée par sections, et les parties efficaces entre les sections doivent se chevaucher dans une certaine mesure.


Tournez l'articulation mobile entre les pieds magnétiques, et la distance entre les pieds magnétiques peut être ajustée entre 45 mm et 225 mm.


Lors de l'utilisation, il faut alterner 5 secondes d'arrêt et 5 secondes de marche, il peut être utilisé en continu pendant 4 heures.


3.

Paramètres techniques3.1

YokeArticle

AttentionVeuillez vérifier le cordon d'alimentation et la prise pour tout dommage avant utilisation.

Ne pas rester à proximité d'autres équipements électriques pendant l'utilisation. Les champs magnétiques puissants ont des effets destructeurs sur les montres, les téléphones portables, etc.


Ne pas maintenir le joug en état de conduction pendant une longue période (comme faire glisser le câble sur la soudure), il doit être allumé pendant 5 secondes et éteint pendant 5 secondes.


En état DC, déconnectez le câble de connexion entre la batterie et le joug magnétique une fois le travail terminé, et la batterie doit être stockée dans un endroit frais et sec, strictement interdit au soleil, sinon il y a un risque d'explosion. Veuillez déconnecter l'alimentation après la charge.

Par temps de pluie, veuillez ne pas travailler à l'extérieur, la pluie provoquera un court-circuit ou une fuite.


L'unité est complètement étanche sauf au niveau de la jonction d'alimentation. Veuillez faire attention lors de l'application de la suspension magnétique.


Si l'appareil présente un bruit ou une odeur anormale, coupez immédiatement l'alimentation.

Ne déplacez pas l'appareil en tirant sur le cordon d'alimentation. Cela endommagera le cordon d'alimentation.

Si l'équipement est anormal, ne le réparez pas sans autorisation, veuillez contacter le revendeur ou contacter directement notre centre de service après-vente.

Vérifiez s'il y a de la poussière de fer sur le connecteur du cordon d'alimentation. La poussière métallique peut provoquer des courts-circuits.

Après utilisation, la poudre magnétique sur le pôle magnétique doit être nettoyée et appliquée avec de l'huile antirouille pour éviter qu'elle ne rouille et ne colle.


5. Tableau de configuration

Article

Cette machine peut être équipée en option d'un chargeur, d'une batterie, d'un câble, en option, elle peut être convertie en joug DC. Éclairage LED inductif et pieds magnétiques inclinés en option.7. Garantie de qualité

Merci d'avoir choisi notre joug portable AC HCDX-Y8, notre entreprise est strictement conforme au système de gestion de la qualité ISO 9001-2008. Chaque équipement est testé et délivré par le département qualité de l'entreprise. Ce produit répond aux exigences de GB/T 15822.3-2005/ISO 9934-3-2002, ASME V et d'autres normes.

La période de garantie de ce produit est de 1 an, en utilisation normale, toute défaillance du produit sera réparée gratuitement par l'entreprise (matériel et main-d'œuvre gratuits), et une maintenance payante préférentielle sera fournie dans les 3 ans.
