Détecteur de défauts magnétique multifonctionnel HCDX-ESC pour le contrôle non destructif des soudures et des pièces forgées

Détecteur de défauts magnétique multifonction HCDX-ESC pour le contrôle CND des soudures et des pièces forgées

Introduction :

Le détecteur de défauts composite à poudre magnétique HCDX-ESC adopte un interrupteur sans contact à contrôle au silicium, avec un faible bruit, une forte force magnétique, une longue durée de vie et une opération simple, adapté à une utilisation sur le terrain et en laboratoire. L'instrument adopte une configuration combinée, et les utilisateurs peuvent choisir la sonde librement selon leurs besoins. Les sondes de type A, D, E, O peuvent être configurées selon les exigences de l'utilisateur.

Un microcontrôleur 8 bits est utilisé comme contrôleur par ce détecteur de défauts à particules magnétiques (avec le circuit à commande de phase), et la régulation continue du courant de magnétisation peut être réalisée grâce à la collecte précise du signal de passage à zéro de la tension alternative et du signal de régulation du courant. De plus, il est équipé de la fonction de démagnétisation ; la fonction de démagnétisation peut être activée après avoir choisi le mode de démagnétisation et appuyé sur le bouton de déclenchement. De plus, le programme du microcontrôleur peut bénéficier de mises à niveau gratuites à vie, et les sondes de type A, D, E, O peuvent être configurées selon les exigences de l'utilisateur.

Régulation du courant

Démagnétisation AC

Paramètres de toutes les sondes optionnelles :

Application :

Principalement utilisé pour détecter les fissures de surface et de subsurface des pièces ferromagnétiques.

Chaudière à pression, structure en acier, pièces forgées, pièces moulées, pièces soudées, pièces usinées, etc.

Introduction des sondes standard pour le modèle HCDX-ESC :

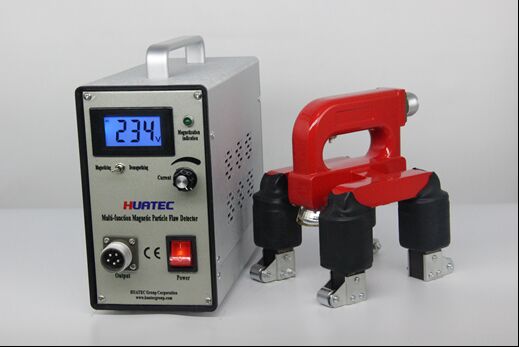

Sonde de type E (sonde à champ magnétique rotatif) : effectue une détection de défauts complète pour tous types de soudures longitudinales, de soudures d'angle, de soudures bout à bout et de surfaces planes et courbes de grandes formes géométriques. La sonde est équipée de rouleaux, ce qui facilite l'opération et augmente la vitesse. La sonde est équipée de lampes de travail pour une observation facile.

Paramètres techniques :

Alimentation : AC 220V ± 10% 50HZ 5A

Sortie : AC 38V 10A

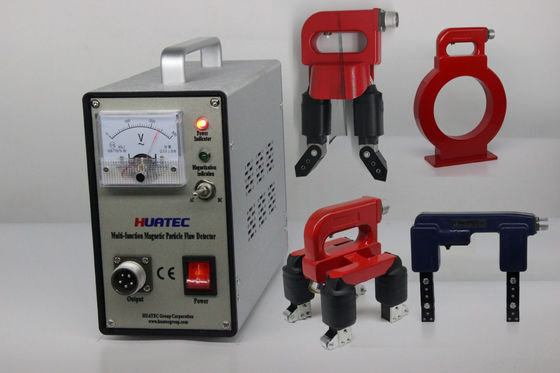

Les sondes de type A, D, E, O sont optionnelles et disponibles

Vitesse d'inspection : ≥6 m/min

Élévation de température de la sonde : ≤60℃

Cycle de travail : il est recommandé de travailler pendant une longue période de fonctionnement continu : temps de magnétisation ≤3 secondes, temps d'intervalle ≥5 secondes

Poids : environ 6,5Kg (unité principale)

Livraison standard :

Hôte HCDX-ESC  1

Sonde de type E     1

Le câble d'alimentation    1

Le câble de la sonde    1

Étalon 1

Manuel d'utilisation  1

Certificat        1

Accessoires optionnels :

Sonde de type A

Sonde O

Sonde D

Poids mort

Étalon de test

Lampe UV
