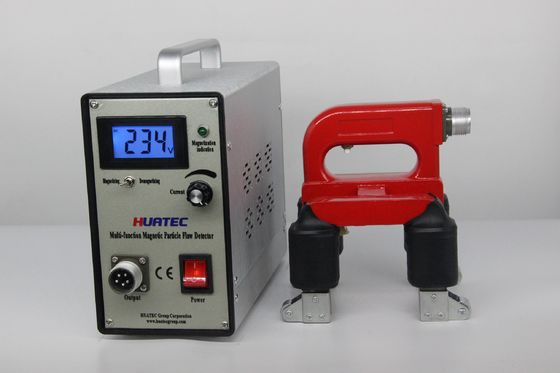

Détecteur de défauts de particules magnétiques multifonctionnel HCDX-IISC à commutation AC/DC avec sondes A/D/E/O

Détecteur de défauts de particules magnétiques multifonctionnel HCDX-IISC AC/DC commutable avec sondes A/D/E/O

Introduction :

Le détecteur de défauts composite à poudre magnétique HCDX-IISC adopte un interrupteur sans contact à contrôle au silicium, avec un faible bruit, une forte force magnétique, une longue durée de vie et une opération simple, adapté à une utilisation sur le terrain et en laboratoire. L'instrument adopte une configuration combinée, et les utilisateurs peuvent choisir librement la sonde selon leurs besoins. Les sondes de type A, D, E, O peuvent être configurées selon les exigences de l'utilisateur.

La série HCDX-IISC a une fonction de démagnétisation, et le courant est réglable.

Un microcontrôleur 8 bits est utilisé comme contrôleur par ce détecteur de défauts à particules magnétiques (avec le circuit à phase contrôlée), et la régulation continue du courant de magnétisation peut être réalisée grâce à la collecte précise du signal de passage à zéro de la tension alternative et du signal de régulation du courant. De plus, il est équipé de la fonction de démagnétisation ; la fonction de démagnétisation peut être activée après avoir choisi le mode de démagnétisation et appuyé sur le bouton de déclenchement. En outre, le programme du microcontrôleur peut bénéficier de mises à niveau gratuites à vie, et les sondes de type A, D, E, O peuvent être configurées selon les exigences de l'utilisateur.

Paramètres de toutes les sondes optionnelles :

Introduction des sondes standard pour le modèle HCDX-IISC :

Sonde de type D (sonde à joug électromagnétique) : équipée de joints mobiles, peut magnétiser et détecter les pièces de surface.

Sonde de type A (sonde en fer à cheval) : adaptée à toutes sortes de soudures d'angle, à l'inspection de magnétisation locale des coins intérieurs et extérieurs de grandes pièces, équipée de lampes de travail.

Sonde de type O (bobine annulaire) : elle est adaptée à la détection de fissures circonférentielles des pièces, et elle est très sensible aux fissures causées par la fatigue des pièces. De plus, elle peut démagnétiser les pièces à distance.

Sonde de type E (sonde à champ magnétique rotatif) : effectue une détection de défauts complète pour toutes sortes de soudures droites, soudures de circonférence, soudures bout à bout et surfaces planes et courbes de grandes formes géométriques. La sonde est équipée de rouleaux, ce qui facilite l'opération et augmente la vitesse. La sonde est équipée de lampes de travail pour une observation facile.

Paramètres techniques :

Alimentation : AC 220V ± 10% 50HZ 5A

Sortie : AC 38V 10A

Les sondes de type A, D, E, O sont optionnelles et disponibles

Vitesse d'inspection : ≥6 m/min

Élévation de température de la sonde : ≤60°C

Cycle de travail : il est recommandé de travailler pendant une longue période de fonctionnement continu : temps de magnétisation ≤3 secondes, temps de pause ≥5 secondes

Poids : environ 6,5Kg (unité principale)

Dimensions du contrôleur : 95x45x75mm (L*l*H)Dimensions de la mallette : 170x140x70mm (L*l*H)

Livraison standard :

Hôte HCDX-IISC

1

Sonde à joug de type D

1

Sonde de type A Lampe UV

Sonde de type E

Étalon standardLampe UV

Le câble d'alimentationÉtalon standardLampe UV

1Étalon standardLampe UV

Manuel d'utilisation1Lampe UV

1Accessoires optionnels :Lampe UV

Sonde O

Sonde E  Lampe UV

Poids mortÉtalon de testLampe UV
