Détecteur de plaque numérique haute définition pour radiographie industrielle haute performance DR
Caractéristiques :
Le détecteur plat HUATEC HDR-4343 est un détecteur plat statique à faible bruit, dont le panneau avant utilise la technologie du silicium amorphe (a-Si). Le détecteur plat utilise la technologie du silicium amorphe, offrant une haute qualité d'image, une large plage dynamique et une large gamme d'applications terminales. Le produit est conçu pour être fixe et dispose d'un engrenage de réglage programmé multi-gain, ce qui le rend adapté aux applications à haute sensibilité ainsi qu'aux scénarios à large plage dynamique. Sur la base des caractéristiques ci-dessus, le détecteur HUATEC HDR-4343 peut être largement adapté aux applications médicales, industrielles, vétérinaires et autres.
Le matériau silicium amorphe lui-même présente de nombreux avantages. Comparé à d'autres technologies de matériaux, les avantages les plus notables sont :
Large plage de dose dynamique
Longue durée de vie sous rayonnement
Paramètres :
| |
HUATEC HDR-4343 |
| Taille des pixels |
140 um |
| Matrice de pixels |
3072×3072 |
| Zone effective |
434×434mm |
| Profondeur de quantification |
16 bits |
| Engrenages de gain |
Engrenage multi-gain |
| Scintillateur |
GOS/CSI en option |
| Étanche à la poussière et à l'eau |
IPXO |
| Interface externe |
Filaire : Ethernet 1 Gbps |
| Câble haute tension |
| Alimentation |
| Correction d'image |
Calibration logicielle, calibration matérielle |
| Résistance aux radiations |
≥10000Gy |
| Plage dynamique |
≥85dB |
| Résolution spatiale |
3.5lp/mm |
| Temps d'acquisition d'image |
≤1s |
| Plage d'énergie |
40-350kV |
| Dimensions globales |
470×470×30mm |
| Poids |
9kg |

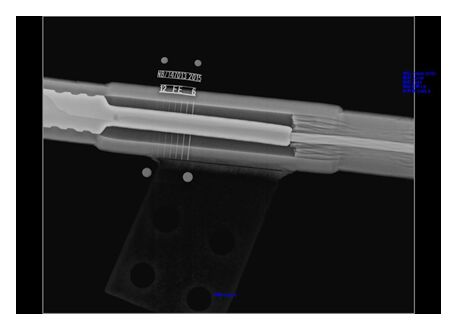

Logiciel de traitement et d'amélioration d'images numériques HUATEC
Le logiciel d'amélioration et de stockage d'images HUATEC intègre les fonctionnalités de traitement et de filtrage les plus pratiques, conçues pour les systèmes d'imagerie X en temps réel, augmentant la sensibilité des images traitées de 0,6 % à 0,8 % en moyenne. Grâce au port Ethernet haute vitesse, vous pouvez obtenir des images statiques et dynamiques simultanément, et les enregistrer au format d'image 8/16 bits, et les graver directement sur DVD pour un stockage permanent, ce qui est pratique pour l'archivage et la révision des données de détection, et permet d'économiser les coûts de détection et l'espace d'archivage en même temps.
Connexion et contrôle de la plaque plate
Connexion de plaque réseau Gigabit, et état de connexion et défaut rapides
Correction du décalage/gain/pixels défectueux
Correction du décalage/gain/pixels défectueux, possibilité de choisir de superposer
Selon proportion
Fréquence d'images actuelle
Processus logiciel
Affichage de la valeur de gris des pixels
Affichage et traitement d'images en temps réel
Mappage rapide des niveaux de gris de la ROI (région d'intérêt) en temps réel, pour observer rapidement l'image effective de la région d'intérêt
Réduction du bruit intégral en temps réel : 2/4/8 images optionnelles
Traitement d'algorithme en temps réel : négatif/couleur/binarisation
Affichage en temps réel de l'accentuation et de l'amélioration de l'image
Acquisition intégrale d'images : empilement de 8/16/32/64/128/256 images
Enregistrement vidéo continu : format de compression optionnel
Nommage des images/vidéos et compilation automatique séquentielle des noms
Réglage des niveaux de gris 0-65536, 16 bits
Réglage GAM/Contraste/Luminosité/Seuil
Marquage des informations de l'image, plusieurs contenus peuvent être remplis
Traitement d'images fixes
Mappage rapide des niveaux de gris de la ROI, pour observer rapidement l'image effective de la région d'intérêt
Lecture de fichiers BMP/PNG/JPG/TIFF (8 bits/16 bits)/RAW/HIS/DCM
Traitement par algorithme de niveaux de gris/négatif/pseudo-couleur/binarisation/accentuation/amélioration
Loupe, observation avec grossissement de 1 à 5 fois
Retournement d'image
Réglage Gamma/contraste/luminosité/seuil
Calibration et mesure dimensionnelles, et possibilité de marquer les informations requises sur l'image
Vérification automatique du compteur de qualité d'image à double filament
Il répond aux exigences de la norme NB/T 47013.11-2015 "Essais non destructifs des équipements sous pression par imagerie numérique à rayons X". Il peut vérifier automatiquement le compteur de qualité d'image à double filament et mesurer le SNR.
Détecteur de défauts portable à rayons X haute fréquence
Performances principales :
35℃ 300kV /3mA, 250kV /3mA peuvent être exposés en continu ;
Large plage de tension d'entrée, pour répondre à l'alimentation de divers générateurs ;
Léger, forte pénétration, performances stables ;
Plus adapté à une utilisation dans des environnements difficiles, des environnements humides ;
L'interface d'exploitation est intuitive et l'opération est simple.
Paramètres techniques principaux
| Nom du projet |
XXG-300GF |
XXG-250GF |
| Générateur de rayons X |
Poids |
27kg |
25kg |
| Taille |
Φ295×752 (Φ×L) |
Φ295×704 (Φ×L) |
| Contrôleur |
Poids |
11kg |
11kg |
| Taille |
410×228×300 (L×l×H) |
410×228×300 (L×l×H) |
| Taille du foyer |
3.0×3.0 |
3.0×3.0 |
| Angle de rayonnement |
40°×40° |
40°×40° |
| Pénétration maximale (Fe) |
70mm (A3) |
60mm (A3) |
| Plage de réglage kV |
120～300 kV |
70～250 kV |
| Plage de réglage mA |
0.5～3 mA (pas de 0.1mA) |
0.5～3 mA (pas de 0.1mA) |
| Puissance maximale |
900W |
900W |
| Valeur de rayonnement de fuite |
Max.5.0msv/h |
Max.5.0msv/h |
| Température de fonctionnement |
-20˚C～+50˚C |
-20˚C～+50˚C |
| Température de stockage |
-25˚C～+70˚C |
-25˚C～+70˚C |
| Tension d'alimentation |
85～264 VAC |
85～264 VAC |
| Fréquence d'alimentation |
45～65 Hz |
45～65 Hz |
