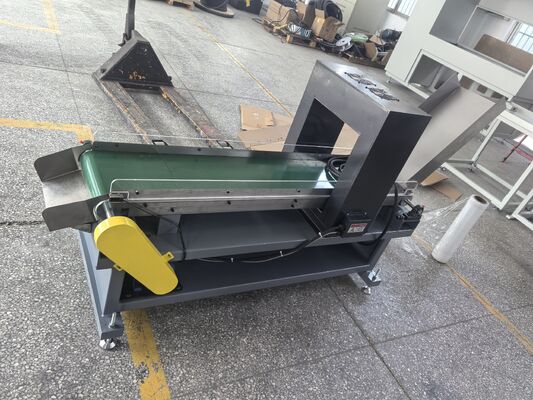

HCDX-M360 Démagnétisateur de courant alternatif à 50 Hz pour l'industrie de la transformation des métaux

Démagnétiseur HCDX-M360 Courant Alternatif 50Hz pour l'Industrie de Transformation des Métaux

I. Raisons de la démagnétisation

Avant l'assemblage des pièces dans les composants finaux, la démagnétisation est souvent nécessaire. Les pièces fortement magnétisées peuvent générer un champ magnétique supplémentaire, ce qui peut causer divers problèmes, tels que :

Le magnétisme résiduel peut affecter la précision de fonctionnement et la fonctionnalité de certains instruments et compteurs ;

La poudre métallique adsorbée par le magnétisme résiduel accélère l'usure des pièces mobiles lors d'une utilisation future, entraînant une défaillance prématurée ;

La poudre métallique adsorbée par le magnétisme résiduel peut affecter la qualité du traitement dans les processus ultérieurs, tels que le traitement mécanique et le revêtement de surface ;

Le magnétisme résiduel peut provoquer l'adhérence de copeaux à la surface, endommageant la précision de la surface et provoquant l'émoussement des outils ;

La présence de magnétisme résiduel peut provoquer une déviation ou une fuite d'arc, affectant la qualité de soudage, etc.

II. Principe de démagnétisation

Le métal devient magnétisé en raison de l'alignement linéaire des polarités positives et négatives de sa structure atomique. La démagnétisation est effectuée pour éliminer la cohérence de cette orientation de polarité atomique et réduire la propriété magnétique à un niveau acceptable. C'est le but de la démagnétisation. Tout en réduisant le champ magnétique, le changement de direction du champ magnétique aide à réduire cette cohérence de l'orientation de polarité atomique. C'est le principe de conception des équipements de démagnétisation.

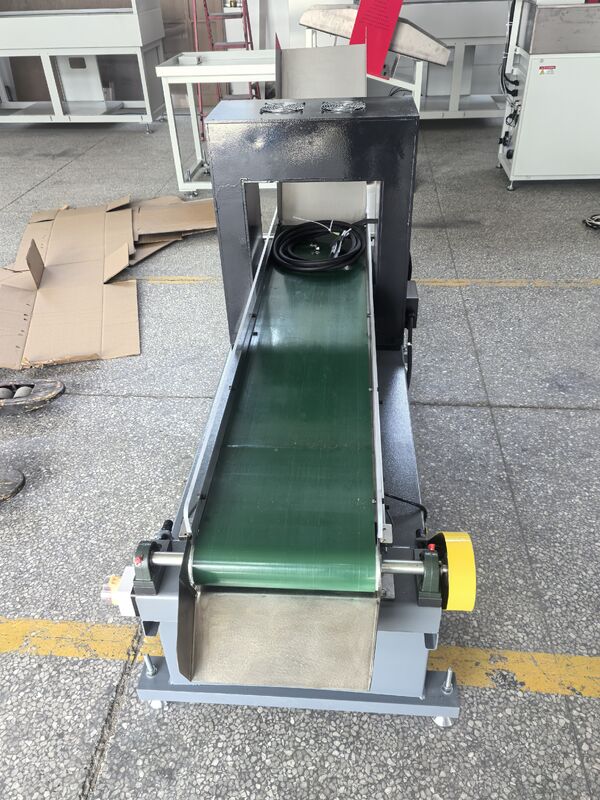

Placez les pièces métalliques dans la bobine et alimentez la bobine avec un courant alternatif qui change rapidement de direction (50 Hz). Lorsque la bobine est toujours sous tension et que les pièces métalliques sont progressivement retirées de la bobine par le tapis roulant, le magnétisme induit diminuera progressivement, perturbant ainsi l'arrangement ordonné des domaines magnétiques dans les pièces métalliques dû à la magnétisation, et rendant les pièces métalliques non magnétiques extérieurement.

III. Spécifications techniques principales

IV. Instructions d'utilisation

1. Configuration de l'entrée d'alimentation

① Le câblage d'alimentation doit utiliser des conducteurs en cuivre isolés d'une section transversale de ≥ 4 mm², et être connecté à la borne principale du disjoncteur dans le boîtier électrique aux ports U, V et W (le port W peut utiliser 2,5 mm²) ; le fil de terre de protection doit être connecté au boulon de mise à la terre à l'extérieur du boîtier de commande à l'aide d'un conducteur en cuivre d'une section transversale de 2,5 mm² ;

② L'alimentation entrante doit être équipée d'un interrupteur aérien d'une capacité de courant nominale de 40 A à 50 A ;

③ Après avoir correctement connecté l'entrée d'alimentation (et également connecté le fil de terre fiable), fermez l'entrée d'alimentation ; poussez le levier du disjoncteur sur la porte du boîtier en position MARCHE, fermez tous les petits disjoncteurs, et le voyant blanc [Entrée d'alimentation] sur le panneau de commande s'allumera pour indiquer.

④ Appuyez sur le bouton vert du boîtier de démarrage du démagnétiseur, et le tapis roulant commence à fonctionner, tandis que la bobine de démagnétisation est sous tension ; le voyant jaune [Démagnétisation en cours] sur le panneau de commande s'allumera ; il est nécessaire de faire attention à ce que le sens de déplacement du tapis roulant soit le même que celui indiqué sur la plaque de protection. Sinon, veuillez changer la séquence de phase connectée au port du moteur.

⑤ Appuyez sur le bouton rouge du boîtier de démarrage du démagnétiseur ou sur le bouton d'arrêt en forme de champignon rouge sur le boîtier d'extrémité du démagnétiseur pour arrêter le fonctionnement du tapis roulant et de la bobine de démagnétisation.

À une position appropriée du terminal du démagnétiseur, un capteur optique est installé. Tant qu'un objet bloque le trajet lumineux de l'interrupteur optique, le tapis roulant et la bobine de démagnétisation cesseront de fonctionner.

2. Opération de démagnétisation

① Fermez l'alimentation d'entrée ;

② Appuyez sur le bouton vert du boîtier de démarrage du démagnétiseur, et le tapis roulant commence à fonctionner, tandis que la bobine de démagnétisation est sous tension ;

③ Placez la pièce à démagnétiser sur le tapis roulant à la position de départ du démagnétiseur ;

④ Après que les pièces sur le tapis roulant passent lentement à travers la bobine de démagnétisation jusqu'à l'extrémité du démagnétiseur,

(1) Si le capteur optique fonctionne normalement, lorsque la pièce atteint le trajet lumineux du capteur, le tapis roulant et la bobine de démagnétisation cesseront de fonctionner, et les pièces seront retirées après l'arrêt de la machine.

(2) Si le capteur optique est défectueux, les pièces peuvent être retirées dans la direction opposée à la bobine de démagnétisation ; si aucune autre opération de démagnétisation n'est nécessaire, appuyez sur le bouton d'arrêt d'urgence rouge sur le boîtier d'extrémité ou sur le bouton rouge sur le boîtier de démarrage du démagnétiseur. Vous pouvez également retirer les pièces après l'arrêt de la machine.

Pour les pièces courtes - la distance entre la face d'extrémité proche de la pièce et la face d'extrémité de la bobine de démagnétisation est > 800 mm

Prenez les pièces directement sur le tapis roulant.

Pour les pièces longues - la distance entre la face d'extrémité proche de la pièce et la face d'extrémité de la bobine de démagnétisation est< 800 mm

Retirez les pièces du tapis roulant, et déplacez les pièces en ligne droite dans la direction du tapis roulant, loin de la bobine de démagnétisation avant de les poser.

En général, le processus de démagnétisation des pièces est terminé.

V. Méthodes pour améliorer l'effet de démagnétisation

1. Essayez de démagnétiser chaque pièce individuelle (avec une certaine longueur) autant que possible.

2. Lors de la démagnétisation de pièces courtes et épaisses ou sphériques, connectez plusieurs pièces bout à bout pour faciliter la démagnétisation.

3. Si la démagnétisation unique ne répond pas aux exigences, il est nécessaire de répéter le processus de démagnétisation.

4. Pour les pièces de forme complexe, faites-les pivoter ou retournez-les lors du passage dans la bobine de démagnétisation.

5. Essayez de retirer les pièces pendant que la bobine de démagnétisation est sous tension, et déplacez les pièces en ligne droite dans la direction de transport jusqu'à ce qu'elles soient éloignées de la bobine de démagnétisation avant de les poser. Cette méthode est particulièrement nécessaire et importante pour les pièces d'une longueur ≥ 1 000 mm.

VI. Notes

1. Cette machine doit être correctement connectée à un fil de terre fiable pour la sécurité !

2. La bobine de démagnétisation ne doit pas fonctionner en continu pendant une longue période. Le temps de fonctionnement continu ne doit pas dépasser 6 à 8 minutes. Si la bobine de démagnétisation devient extrêmement chaude, la machine entrera dans un état d'arrêt et de veille, et le voyant rouge "Protection contre la surchauffe" sur le panneau de commande s'allumera. La machine doit refroidir avant de pouvoir être utilisée à nouveau !

3. Si vous avez besoin d'ajuster la vitesse de déplacement de la bande d'ingénierie, cela doit être fait pendant que le moteur tourne : il y a un disque de réglage sur le réducteur du moteur, et la direction de la flèche "Rapide" sur le disque doit être ajustée pour accélérer, et la direction de la flèche "Lent" sur le disque doit être ajustée pour décélérer.

4. Les pièces doivent être retirées de la bande transporteuse plate uniquement lorsqu'elles atteignent le terminal de la machine de démagnétisation.

5. Les pièces démagnétisées doivent être placées loin de la bobine de démagnétisation !

6. Lors des opérations de démagnétisation, ne portez pas de montres mécaniques car cela pourrait entraîner une imprécision de l'heure à l'avenir.
