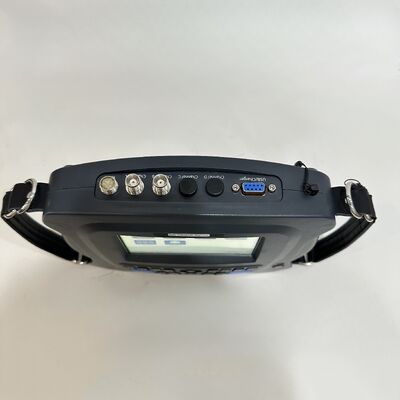

HG-904A4 Analyseur de vibrations portable 4 canaux Acquisition synchrone 24 bits AD Diagnostic de défauts de roulements
HUATEC HG-904A4 canal un instrument multifonctionnel, doté d'un port d'entrée polyvalent qui peut se connecter à divers types de capteurs. Il utilise des technologies avancées de microélectronique, d'analyse de signaux et de diagnostic de défauts, intégrant la surveillance de l'état de l'équipement et les capacités de diagnostic de défauts dans une seule unité.
L'instrument analyseur comprend la fonction d'acquisition de données de vibration à quatre canaux, qui peut effectuer des mesures de vibration sur site et stocker automatiquement des dizaines de milliers de valeurs caractéristiques de vibration et de spectres des points de mesure. Il peut également afficher de manière synchrone un à quatre canaux de formes d'onde et de spectres sur site. De plus, il peut servir de détecteur de balourd, effectuant des vérifications de balourd dynamique unilatéral et bilatéral sur site.
BT4 & IP54
Veuillez noter :Il existe une grande différence de configuration matérielle entre les quad-canaux et les double-canaux.
| Statistiques |
Spécification matérielle |
| Modèle |
HG-904A4 quatre canaux |
| Quantité de canaux |
Quatre canaux de vibration, un canal tachymètre |
| Fonctions principales |
Acquisition synchrone mono ou multicanal de divers paramètres, y compris l'accélération, la vitesse, le déplacement et l'enveloppe axiale |
| précision |
±5% |
| Conversion A/N |
Échantillonnage AD 24 bits |
| Écran LCD |
Prend en charge l'entrée tactile, écran couleur 5 pouces |
| Plage du tachymètre |
120—12000 tr/min |
| Plage de température de l'instrument |
-20—55°C |
| Plage de température du capteur |
-20°—120°C |
| Batterie rechargeable |
Batterie lithium-ion rechargeable 7,2 V, 6800 mA ; temps de charge 7 heures, temps de fonctionnement continu 8 heures |
| Chargeur |
8, V, 2 A |
| Bibliothèque de diagnostic |
Base de données de roulements |
| Fonction et plage de mesure |
Mesure simultanément quatre valeurs de paramètres et spectres de paramètres d'alarme avec une sensibilité de 100 mv/g |
| accélération de 0,1——199,99 m/s² |
| vitesse de 0,1——199,99 mm/s |
| déplacement de 1 um——1999 um |
| valeur d'enveloppe axiale de 0,1——30 m/s² |
| Fonction d'analyse logicielle |
Analyse de spectre de vibration et de forme d'onde dans le domaine temporel, analyse d'enveloppe, fonction de diagnostic de défauts précise pour roulements (quatre parties) Fonction de diagnostic de défauts séparée : Le matériel de l'instrument dispose d'une fonction de diagnostic de défauts séparée pour la collecte d'autres spectres de paramètres, de cepstres, de spectres logarithmiques et de diagnostics de spectre de puissance (acquisition et affichage en temps réel) |
| Capacité de stockage |
16 Go |
| Interface externe |
USB 2.0 de charge et de communication |
| Fonction de sortie de rapport |
Détecte la sortie du rapport de données |
| Plage de réponse en fréquence de mesure des vibrations : |
2—35 KHz |
| Types de capteurs connectables : |
Capteur d'accélération piézoélectrique, capteur ICP, capteur de vitesse magnétoélectrique, capteur à courants de Foucault |
Fonction principale
Fonction principale :
Ports d'entrée multifonctionnels pour divers capteurs : (piézoélectrique, électromagnétique, à courants de Foucault, ICP)

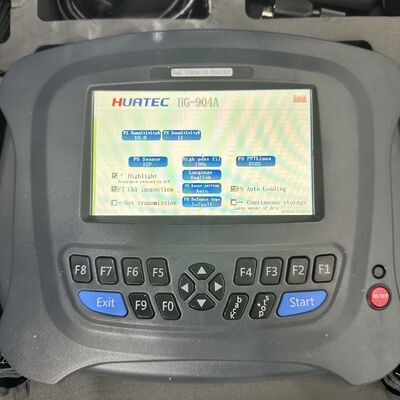

-- Écran couleur 5 pouces avec interface chinoise pour une visualisation claire et esthétique
-- Espace de stockage énorme avec un disque dur de 16 Go pouvant stocker automatiquement des dizaines de milliers de valeurs caractéristiques de vibration et de spectres des points de mesure
-- Acquisition synchrone à quatre canaux avec échantillonnage AD 24 bits
-- Spectre FFT de 1600, 3200, 6400 ou 12800 lignes
-- Interface de communication USB 2.0 avec un tout nouvel affichage de menu de style Windows chinois pour une utilisation plus facile
-- Fréquence d'analyse jusqu'à 35 KHz avec 8 niveaux optionnels
-- Analyse dynamique complète à haute vitesse, y compris le spectre d'amplitude, le spectre de puissance, le spectre logarithmique, etc.
-- Affichage de diverses valeurs caractéristiques dans le domaine temporel, y compris la valeur de crête, la valeur crête-crête, la valeur efficace, le facteur de crête, l'asymétrie, l'aplatissement, etc.
-- Fonctions d'analyse et de diagnostic multiples : analyse de roulements/engrenages (analyse de démodulation d'enveloppe) diagnostic de défauts, diagnostic de fréquence naturelle (test de frappe), etc.
-- Stockage et lecture de données/enregistrements pour le balourd de rotor
-- Le poids de test peut être sélectivement retiré ou conservé et sa qualité peut être estimée
-- Opération de balourd de haute précision avec balourd rapide pour mesurer et afficher les valeurs de vibration, les amplitudes, les phases
-- Détection et diagnostic des défauts de roulements/engrenages par démodulation d'enveloppe matérielle
-- Mesure de vitesse, mesure de bruit, mesure de phase, diagnostic de phase
-- Réglage manuel du seuil de déclenchement (grand, moyen, petit)
-- Il peut être équipé du logiciel EMD du système de gestion d'équipement (y compris la base de données de roulements)
Aperçu du logiciel :
Avec le développement rapide de l'Internet des objets et des plateformes de Big Data, nous avons intégré les avantages fonctionnels de notre système logiciel existant et adopté la plateforme Windows.Net 3.5-5.0, la suite Microsoft Visual Studio 2019 et la base de données MySQL. La communication entre le système logiciel et le collecteur adopte une architecture UDP unifiée, et le système logiciel est conçu avec des versions réseau et autonomes. Après près d'un an d'efforts, nous avons lancé la dernière version du système intelligent de surveillance et de diagnostic d'équipement d'entreprise (ci-après dénommé le système EMD). En utilisant l'opération logicielle client flexible et les avantages des outils d'analyse complets, les utilisateurs peuvent surveiller les données plus facilement et analyser les causes des anomalies plus efficacement. Le logiciel système est compatible avec les collecteurs de données réseau multicanaux, les collecteurs de surveillance sans fil et les analyseurs portables hors ligne. Tout en analysant les tendances des données en ligne, l'analyseur portable peut compléter la collecte de données pour rendre l'analyse de l'équipement sur site plus complète, analysant ainsi de manière exhaustive les tendances et les anomalies de l'unité, identifiant avec précision les causes des anomalies et garantissant au maximum la sécurité de l'équipement sur site.
