Détecteur de défauts métalliques à ultrasons ultra-petits FD-500mini avec fonction DAC/AVG pour la TNO industrielle

Détecteur de défauts métalliques à ultrasons ultra-petits FD-500mini avec fonction DAC/AVG pour la TNO industrielle
Détecteur de défauts métalliques à ultrasons ultra-petits FD-500mini avec fonction DAC/AVG pour la TNO industrielle Détecteur de défauts métalliques à ultrasons ultra-petits FD-500mini avec fonction DAC/AVG pour la TNO industrielle

Image Grand :  Détecteur de défauts métalliques à ultrasons ultra-petits FD-500mini avec fonction DAC/AVG pour la TNO industrielle

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Certification: CE
Numéro de modèle: FD-500mini
Conditions de paiement et expédition:
Quantité de commande min: 1 pièce
Détails d'emballage: Boîte d'emballage en carton
Délai de livraison: 10-15 jours ouvrés après réception de votre paiement
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 5sets/mois
Contact

Détecteur de défauts métalliques à ultrasons ultra-petits FD-500mini avec fonction DAC/AVG pour la TNO industrielle

description de
Bande passante: 0.1MHz 20MHz hauteur du panneau: 120 dB, rythme 0,1 dB, 0,6 dB, 1 dB, 2 dB, 6 dB
Plage de détection: 10 m (acier au carbone à ondes longitudinales), rythme 100 mm, 10 mm, 0,1 mm Tension d'impulsion: 25 V ~ 300 V Pas à pas 25 V
Mode quantitatif: Courbe DAC, courbe AVG(DGS) Écran d'affichage: Écran LCD haute définition 5,0 pouces 800 × 480, IPS_LCD
Alarme de portail: Alarme portes A et B, vague perdue/onde entrante Stockage des données: Carte de l'écart-type 8GB
Mettre en évidence:

détecteur de défauts à ultrasons ultra-petit

,

détecteur de défauts métalliques avec DAC

,

Testeur à ultrasons NDT industriel

Détecteur de défauts ultrasonique pour métaux ultra-compact FD-500mini avec fonction DAC/AVG pour CND industriel


Détecteur de défauts ultrasonique FD-500mini est un instrument de mesure ultra-compact et portable qui peut mesurer l'épaisseur des matériaux métalliques ou magnétiquement perméables, détecter les défauts internes (fissures, inclusions, pores, etc.) et les localiser, évaluer et diagnostiquer automatiquement. Il est largement utilisé dans les laboratoires d'essais, les instituts d'inspection spéciaux, la construction navale, les équipements pétroliers et gaziers, l'aérospatiale, l'industrie chimique, l'énergie électrique, l'acier, la métallurgie, les chemins de fer, la fabrication automobile, la machinerie, les chaudières à pression, les équipements spéciaux, les pipelines pétroliers, l'industrie de la construction, la fabrication de moules et d'autres industries.



Paramètres techniques du produit

Bande passante

0.1MHz60Hz)20MHz

Gain

120dB, par pas de 0.1dB, 0.6dB, 1dB, 2dB, 6dB

Filtre d'onde

Bande large, 1M, 1.25M, 2.5M, 5M, 10M, 15M, 1M-5M

Taux d'échantillonnage

Taux d'échantillonnage matériel 100MSPS, taux d'échantillonnage équivalent 400MSPS

Mode de détection

Onde complète, demi-onde positive, demi-onde négative, RF, enveloppe

Plage de détection

10m (acier au carbone à onde longitudinale), par pas de 100mm,10mm,0.1mm

Mode d'impulsion

Impulsion nette, onde carrée, double onde carrée

Tension d'impulsion

25V60Hz)300V  Par pas de 25V

Largeur d'impulsion

0ns60Hz)500ns réglable en continu, par pas de 5ns

Amortissement

Fort (100Ω),Faible (1000Ω) réglable

Répétition d'impulsion

fréquence

Automatique ou manuelle, portée automatique (200Hz-1KHz), portée manuelle (0-10KHz)

Canal de sonde

200 groupes, prenant en charge des opérations telles que la création, la prévisualisation, la suppression, le renommage, l'écrasement et la restauration

Alarme de porte

Alarme de porte A et B, onde perdue/onde entrante

Mode de porte

Porte indépendante A, porte B

Mode de mesure

Pic, bord avant, bord avant J

Mode quantitatif

Courbe DAC, courbe AVG(DGS)

Normes

de détection de défauts

AWS D1.1/D1.5, NB/T 47013, GB/T 29712, GB/T 11345

Contenu de sauvegarde

Enregistrement d'une seule image, d'images multiples (≤500 images), captures d'écran, captures d'écran B-scan

Fonctions auxiliaires

gain automatique, mémoire de pic, gel de forme d'onde, gestion de canal, alarme de porte, expansion de porte, porte automatique, écran tactile complet, clavier virtuel, demi-portée couleur, capture d'écran rapide

Écran d'affichage

Écran LCD haute définition de 5,0 pouces 800

×45mmInterface de sonde

Double LEMO-00

Interface de sortie

Type-C1, MINI USB

Imagerie B-scan

prend en charge jusqu'à 700 groupes de synthèse A-scan, et la résolution la plus élevée est de

φ2mmStockage de données

Carte SD 8 Go

Chargeur

Charge rapide PD, interface Type-C standard (100

à60Hz)à60Hz)Dimensions

183mm

×45mm×45mmPoids

700g, batterie incluse sans coque en caoutchouc

Langue

Anglais

Unité

Métrique, impérial

Batterie

Batterie lithium 7.4V 8000mAh, 12 heures d'autonomie

Température de fonctionnement

-10

℃à55℃

Résolution

40dB (Exigences de performance métrologique:≥26dB)

Plage dynamique

32dB (Exigences de performance métrologique:≥26dB)

Marge de sensibilité

50dB (Exigences de performance métrologique:≥42dB)

Linéarité verticale

1.8% (Exigences de performance métrologique:≤6%)

Linéarité

horizontale

0.5% (Exigences de performance métrologique:≤2%)


Caractéristiques

l  Le corps est léger et convient à une utilisation à une seule main.

l  Charge rapide PD65W + 12 heures d'autonomie.

l  Écran haute définition IPS de 5,0 pouces avec une toute nouvelle interface utilisateur.

l  Prend en charge le toucher plein écran, les opérations gestuelles rapides, le clavier virtuel, facile à utiliser

l  Avec DAC, AVG, gain automatique, mémoire de pic, demi-portée couleur et autres fonctions professionnelles.

l  Y compris la commutation chinois/anglais, l'exportation de données sur carte SD, la mise à niveau en ligne, la capture d'écran et de nombreuses autres fonctions pratiques.



Configuration standard

Numéro

Nom

Quantité

Remarque

1

Hôte

1



2

Sonde droite de haute précision

1

2.5MHzΦ20

3

Sonde d'angle de haute précision

1

2.5MHz 10x10 K2

4

Câble de sonde

1



5

Chargeur PD65W

1



6

Câble d'alimentation

1



7

Instructions

1



8

Certificat de conformité

1



9

Carte de garantie

1



10

Carte SD (8G)

1



11

Adaptateur (C vers USB)

1

Peut être connecté à un PC pour exporter des données



Configurations optionnelles

Numéro

Nom

Quantité

Remarque

1

Batterie externe

1

Capacité de la batterie : 20000mAh/7.4V ; 74Wh

2

Carte SD (16G,32G,64G)

1

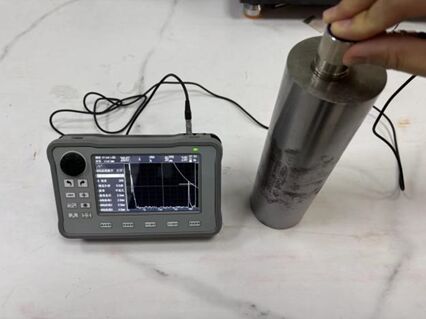

Détecteur de défauts métalliques à ultrasons ultra-petits FD-500mini avec fonction DAC/AVG pour la TNO industrielle 0

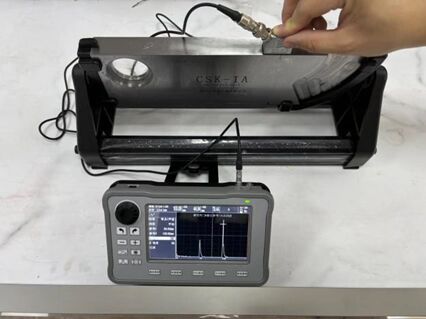

Détecteur de défauts métalliques à ultrasons ultra-petits FD-500mini avec fonction DAC/AVG pour la TNO industrielle 1
