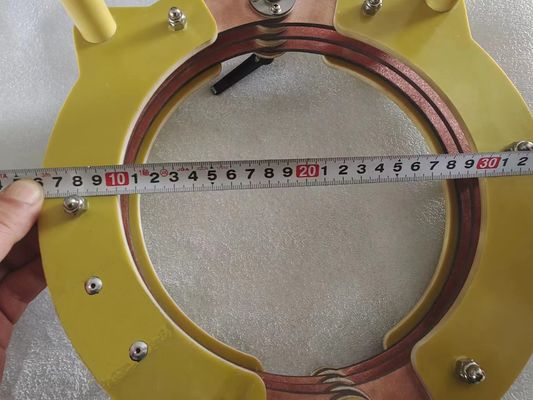

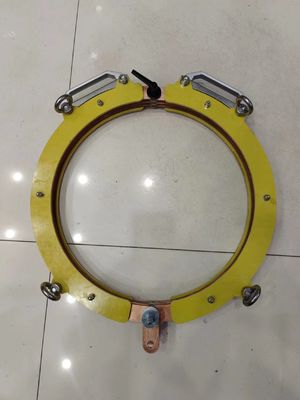

HCDX-C300S Détecteur de défauts de bobine ouverte et fermée portable 110Gs Max champ magnétique pour les essais de pièces

Détecteur de défauts portable à bobine ouverte/fermée HCDX-C300S, champ magnétique maximal de 110Gs pour le test de pièces

Le détecteur de particules magnétiques à bobine ouverte/fermée permet une entrée plus facile de la pièce dans la bobine.

I Paramètres principaux

II Introduction des fonctions

1, Magnétisation - démarre le champ électromagnétique pour magnétiser la pièce ;

2, Démagnétisation - le champ de démagnétisation démarre pour démagnétiser la pièce ;

3, Alarme de surchauffe - la bobine possède un capteur de température intégré de 75°C. Lorsque la température définie est dépassée, elle entre en état de protection ;

III Installation et mise en service

Installation :

1. L'équipement doit être installé dans un environnement sec, exempt de poussières métalliques, de gaz corrosifs et d'articles inflammables et explosifs ;

2. La température du milieu ambiant ne doit pas être inférieure à -10°C ni supérieure à +40°C ;

3. L'humidité relative de l'air ne doit pas être supérieure à 85% ;

4. Le raccordement des tuyaux et des fils entre l'équipement d'installation et chaque installation auxiliaire doit être effectué conformément aux panneaux indicateurs et aux bases de prise ;

5. Alimentation (alimentation électrique, source d'air, etc., selon l'environnement d'installation et les conditions de fonctionnement de l'équipement), et le boîtier de l'équipement doit être mis à la terre de manière fiable ;

Mise en service :

1. Une fois l'équipement installé, vérifiez d'abord si tous les fils de connexion et les vis de fixation sont desserrés et tombés ;

2. Utilisez des instruments pour mesurer si la tension à l'extrémité supérieure de l'interrupteur principal de la machine répond aux exigences de l'environnement d'installation et des conditions de fonctionnement de l'équipement ;

3. Vérifiez chaque action de fonction, appuyez manuellement ou basculez chaque interrupteur de fonction, et chaque action de fonction de l'équipement doit être exécutée en conséquence ;

4. Inspection de l'effet de démagnétisation : vérifiez si le magnétisme résiduel après démagnétisation répond aux exigences ;

5. Après avoir réussi la mise en service et l'inspection, l'équipement peut être mis en production.

IV Entretien courant

Après utilisation de l'équipement, les opérations suivantes doivent être effectuées :

1. Éteignez l'interrupteur d'alimentation et coupez l'alimentation de l'équipement ;

2. Coupez l'interrupteur principal de l'alimentation externe ;

3. Nettoyez les taches d'huile sur la surface de la bobine et maintenez l'équipement entier propre ;

4. Vérifiez le fil de connexion du circuit, le câble et la fixation pour détecter tout desserrage et vieillissement dans le mois ;

5. Vérifiez chaque jour si la concentration de suspension magnétique répond à la norme ;

6. Un lavage neutre doit être utilisé pour nettoyer les taches d'huile sur la surface de l'équipement ;

7. Si le boîtier est endommagé, il est interdit de continuer à l'utiliser ;

6, Principe de détection de défauts

Principes de l'électromagnétisme

Le courant de magnétisation forme un champ électromagnétique à travers la surface de la pièce ferromagnétique (le courant alternatif et le courant continu demi-onde ont un effet de peau). L'existence de défauts interrompt la ligne de force magnétique, forme un champ magnétique de fuite et adsorbe les particules magnétiques. Les particules magnétiques s'accumulent pour former des marques magnétiques. L'existence de défauts peut être jugée en observant les marques magnétiques (les marques magnétiques sont en fait des défauts agrandis).

Méthode de magnétisation longitudinale

C'est-à-dire, en utilisant la méthode de la bobine, la pièce est enfilée dans la bobine ou placée entre le joug magnétique composé de deux bobines. Lorsque le courant est appliqué à la bobine, le champ magnétique longitudinal est généré dans la bobine et passe le long de l'axe long de la pièce pour vérifier la fissure circonférentielle.
