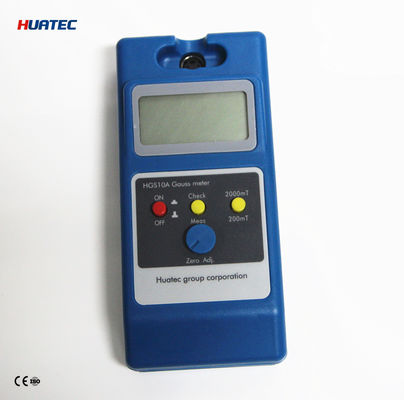

Mètre numérique Tesla à large portée HGS-10A avec affichage LCD pour la mesure du champ magnétique continu

Télémètre numérique HGS-10A à large gamme avec écran LCD pour la mesure du champ magnétique CC

Résumé

HGS-10A télémètre numérique portable, qui peut être utilisé pour mesurer l'intensité d'induction magnétique de divers champs magnétiques, tels que le champ magnétique CC, le champ magnétique CA, le champ magnétique de rayonnement, le champ magnétique de rémanence, le champ magnétique terrestre, etc. L'instrument est portable (150 mm × 70 mm × 30 mm), avec une large gamme, une utilisation pratique, un écran LCD clair et la touche tactile la plus avancée en Chine, améliorant considérablement sa durée de vie et son confort. L'alimentation est constituée de six piles sèches n° 5, qui peuvent fonctionner en continu pendant plus de 100 heures, et peut également être utilisée avec une alimentation secteur, petite et portable. Assurance qualité parfaite, service après-vente de haute qualité, c'est votre choix idéal pour le travail.

En tant qu'un des instruments de mesure les plus utilisés dans le domaine de la mesure magnétique, le télémètre Tesla est un instrument spécial pour mesurer l'intensité d'induction magnétique des aimants.

Le télémètre numérique portable HGS-10A peut être utilisé pour mesurer l'intensité d'induction magnétique de divers types de champs magnétiques, tels que le champ magnétique CC, les haut-parleurs, les séparateurs magnétiques, le champ magnétique de travail des ferreurs permanents, le champ magnétique de fuite, la démagnétisation et le champ magnétique résiduel après le traitement des pièces. L'instrument est portable, avec une large gamme, une utilisation facile et un écran LCD clair.

Domaine de travail :

1. Distribution du champ magnétique de surface des matériaux magnétiques permanents (c'est-à-dire ce que nous appelons habituellement magnétisme de compteur) ;

2. Champ magnétique de l'entrefer dans la structure du circuit magnétique ;

3. Champ magnétique généré par un aimant permanent ou un courant continu agissant sur un équipement absorbant des matériaux ferromagnétiques ;

Principaux indicateurs techniques

Principe de fonctionnement :

Cette série d'instruments est basée sur le principe de l'effet Hall fabriqué à partir du capteur, à savoir le capteur Hall. Il existe deux types de capteurs, transversaux et axiaux, qui peuvent être sélectionnés ou associés par les utilisateurs selon leurs besoins. Le circuit adopte un amplificateur à faible dérive, une alimentation à haute stabilité et un écran LCD 3 1/2.

(I) Principe de l'effet Hall

Placer une plaquette métallique ou semi-conductrice dans un champ magnétique crée une force électromotrice (FEM) dans la direction perpendiculaire au courant et au champ magnétique, un phénomène physique connu sous le nom d'effet Hall. Le principe de l'effet Hall est l'essence du matériau du porteur solide dans un champ magnétique supplémentaire (B) perpendiculaire au matériau solide en mouvement, en raison de l'effet de la force de Lorentz (FB) et du décalage dans la trajectoire, et des côtés du matériau (3.4) produisent une accumulation de charge électrique dans la direction verticale du courant du champ électrique et du champ magnétique, et finalement font que le porteur est équilibré par la force de Lorentz et la répulsion électrique (FB = Fe) et sur les deux côtés établit une différence de potentiel électrique stable est la tension de Hall (VH). L'équation de base est :

Vh = KhIhB

Parmi eux :

Ih : courant de travail

B : densité de flux

Kh : sensibilité de l'élément

Vh : électricité de Hall

(II) Méthode d'utilisation du capteur

Prenons les capteurs latéraux comme exemple

La direction de la ligne de force magnétique du champ magnétique mesuré est perpendiculaire à l'élément Hall à l'avant du capteur (comme indiqué sur la figure de droite).

2. Le schéma et la description du champ magnétique mesuré par le capteur portable sont indiqués sur la figure de droite. Utilisez la position de 2,3 mm à l'extrémité de l'élément Hall à l'avant du capteur (le côté opposé à l'échelle, et la sonde en cuivre est le côté opposé marqué par un petit cercle) pour toucher doucement la surface de l'aimant mesuré ou la position du champ magnétique spatial mesuré.

3. Une méthode de manipulation incorrecte du capteur force le sommet du capteur contre la surface de l'objet mesuré (comme indiqué sur la figure de droite), ce qui peut facilement endommager le capteur.

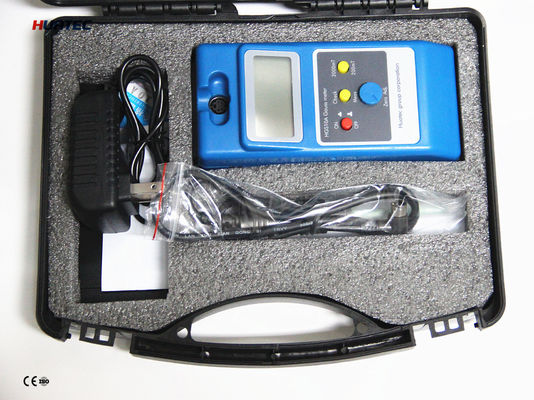

Liste d'emballage

1. Télémètre numérique HGS-10A

2. Alimentation externe

3. Capteur Hall

4. Piles sèches n° 5, 6 pièces

5. Un manuel d'utilisation

6. Un certificat de qualification du produit
