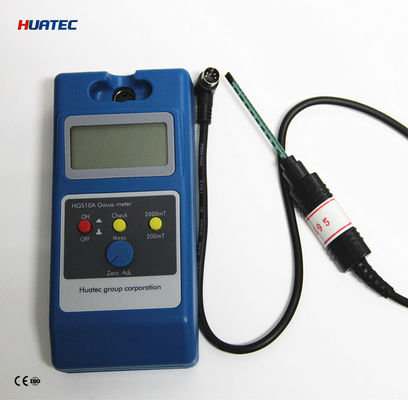

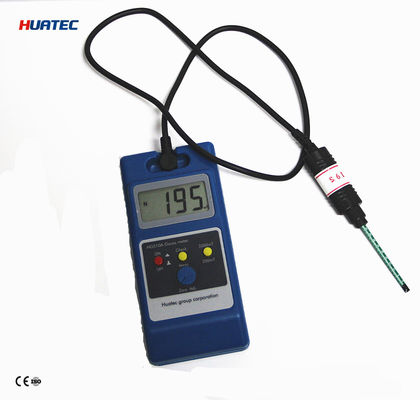

HGS-10A Tesla-mètre numérique portable pour le test de champ magnétique

HGS-10A Télomètre numérique portable Télomètre gaussien pour les essais de champ magnétique

Résumé

H estGS-10Un score numérique Tesla portable, qui peut être utilisé pour mesurer l'intensité d'induction magnétique de divers champs magnétiques, tels que champ magnétique continu, champ magnétique ac, champ magnétique de rayonnement, champ magnétique de rémanence,champ magnétique terrestre, etc. L'instrument peut être transporté (150 mm × 70 mm × 30 mm), avec une large portée, un fonctionnement pratique, un écran LCD clair et la touche tactile la plus avancée en Chine,améliorant considérablement sa durée de vie et son confortLa source d'alimentation est constituée de six piles sèches n° 5, qui peuvent fonctionner pendant plus de 100 heures en continu, et peuvent également être utilisées dans le cas d'une alimentation électrique par réseau, petite et portable.Assurance de qualité parfaite, un service après-vente de haute qualité, est votre choix idéal pour le travail.

En tant que l'un des instruments de mesure les plus utilisés dans le domaine de la mesure magnétique, le compteur tesla est un instrument spécial pour mesurer l'intensité d'induction magnétique des aimants.

Le compteur numérique portable HGS-10A peut être utilisé pour mesurer l'intensité d'induction magnétique de divers types de champs magnétiques, tels que champ magnétique continu, haut-parleur, séparateur magnétique,champ magnétique de travail d'un élimineur de fer à aimants permanentsL'instrument peut être transporté, avec une large portée, un fonctionnement facile et un affichage LCD clair.

Domaine de travail:

1. Distribution du champ magnétique de surface des matériaux à aimants permanents (c'est-à-dire que nous appelons habituellement le magnétisme métrique);

2. La différence de champ magnétique dans la structure du circuit magnétique;

3. champ magnétique généré par un champ magnétique généré par un aimant permanent ou un courant continu agissant sur un équipement absorbant des matériaux ferromagnétiques;

Principaux indicateurs techniques

Principe de fonctionnement:

Cette série d'instruments est basée sur le principe de l'effet Hall réalisé par le capteur, à savoir le capteur Hall.qui peuvent être sélectionnés ou assortis par les utilisateurs en fonction de leurs besoinsLe circuit adopte un amplificateur à faible dérive, une alimentation à haute stabilité et un écran LCD 31/2.

(I) Principe de l'effet Hall

Placer une plaque métallique ou semi-conducteur dans un champ magnétique crée une force électromotive (EMF) dans le sens perpendiculaire au champ magnétique et au courant,un phénomène physique connu sous le nom d'effet HallLe principe de l'effet Hall est l'essence du matériau du support solide dans un champ magnétique supplémentaire (B) perpendiculaire au matériau solide dans le mouvement,en raison de l'effet de la force de Lorentz (FB) et du décalage dans la trajectoire, et le matériau des deux côtés de (3.4) pour produire une accumulation de charge électrique dans la direction verticale de la direction du courant du champ électrique et du champ magnétique,et finalement faire le porteur par la force de Lorentz et équilibre de répulsion électrique (FB = Fe) et sur les deux côtés établi une différence de potentiel électrique stable est la tension de hall (VH)L' équation de base est:

Le Vh = KhIhB

Parmi eux:

Ih: courant de fonctionnement

B: densité de flux

Kh: sensibilité aux éléments

Vh: électricité pour hall

(Ⅱ)Méthode d'utilisation des capteurs

Prenons par exemple les capteurs latéraux.

La direction de la ligne de force magnétique du champ magnétique mesuré est perpendiculaire à l'élément de hall situé à l'avant du capteur (comme indiqué sur la figure de droite).

2Le schéma et la description du champ magnétique mesuré par le capteur portatif sont présentés sur la figure de droite.3 mm à l'extrémité du hall, à l'extrémité avant du capteur (côté opposé de l'échelle), et la sonde de cuivre est le côté opposé marqué par un petit cercle) pour toucher doucement la surface de l'aimant mesuré ou la position du champ magnétique spatial mesuré.

3. Une mauvaise méthode de capteur portatif force le haut du capteur à la surface de l'objet mesuré (comme indiqué sur l'image de droite), ce qui peut facilement endommager le capteur.

Liste d'emballage

1. Mètre numérique Tesla HGS-10A

2. alimentation externe

3. Capteur de hall

4N° 5 Piles sèches 6 pièces

5. Une instruction d' utilisation

6Un certificat de qualification du produit
