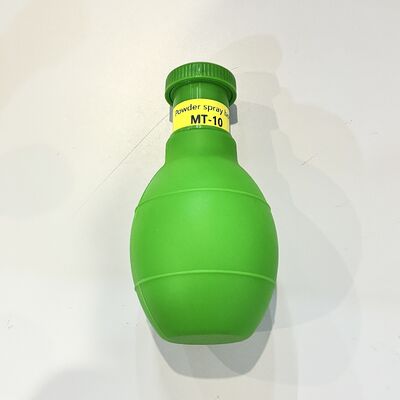

Bulbe à pulvérisation à la main pour l'application de poudre magnétique sèche NDT

Bulbe à pulvérisation à la main pour l'application de poudre magnétique sèche NDT

L'applicateur de poudre sèche à billes de caoutchouc (Bulb Dry Powder Applicator) est un outil de pulvérisation manuel simple basé sur le principe physique de la différence de pression d'air.Il est largement utilisé dans les essais non destructifsLa fonction principale est de générer un flux d'air en comprimant la boule en caoutchouc, qui souffle ensuite la poudre sèche et recouvre uniformément la surface cible.

I. Structure du noyau (à titre d'exemple, la boule de pulvérisation magnétique NDT)
- **Bolle de caoutchouc (Bolbe) **: Matériau en caoutchouc à haute élasticité, fournissant la source d'alimentation pour l'appareil.
- ** Chambre de stockage de poudre/corps de tube**: espace intérieur pour le chargement de poudre magnétique sèche, de poudre et d'autres matériaux en poudre.

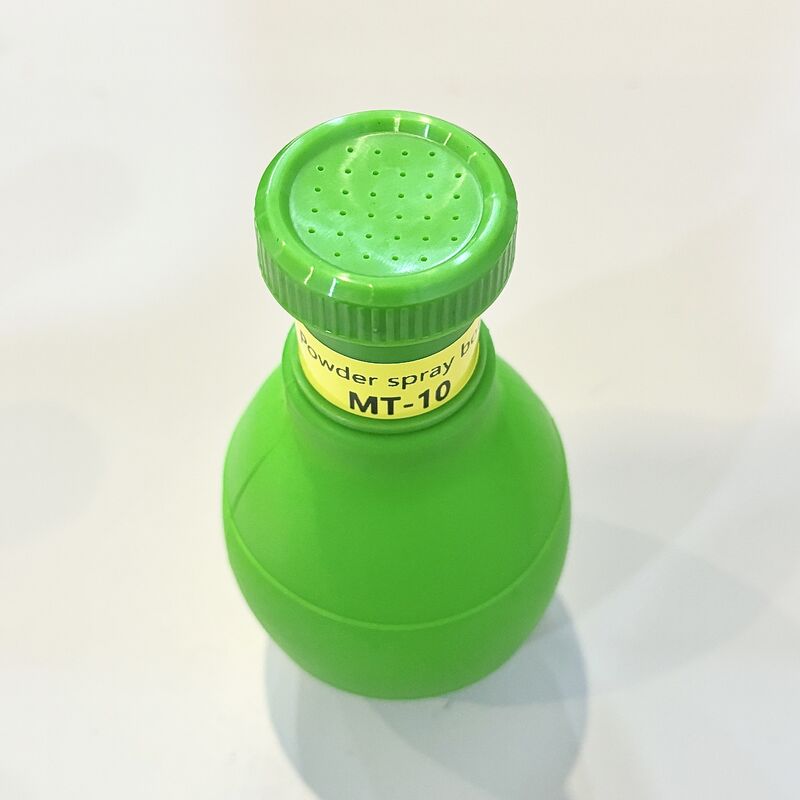

- **Tête de pulvérisation/Buse**: extrémité avant avec plusieurs trous (tels que 32 petits trous de 0,9 mm), dispersant le flux d'air et assurant une pulvérisation uniforme pour éviter le blocage.
- **Structure de la vanne/ventilation unidirectionnelle**: certains modèles ont une vanne unidirectionnelle intégrée pour assurer que l'air ne puisse circuler que dans un seul sens,prévenir le reflux de poudre et assurer une décharge stable de poudre à chaque fois pendant la compression.

II. Principe de travail détaillé (cycle en 4 étapes)

III. Principe et caractéristiques
- **Pure mécanique, sans alimentation**: entièrement basée sur l'élasticité du caoutchouc et la différence de pression, la structure est simple, avec un faible taux de défaillance et un coût extrêmement faible.
- ** Haute maniabilité**: la force de pressage permet de contrôler la sortie de poudre et la distance de pulvérisation.adapté à une pulvérisation locale précise.
- ** Large application **: Convient pour les poudres fines sèches (poudre magnétique, poudre médicinale, etc.),et est souvent utilisé pour l'application de poudre sèche dans le NDT (essais non destructifs) pour l'inspection des particules magnétiques.
- **Facile d'entretien**: pas de composants complexes.

IV. Adaptation aux scénarios NDT
Lors de l'inspection des particules magnétiques, une fois la pièce magnétisée, les défauts génèrent un champ magnétique de fuite; en pulvérisant uniformément la poudre magnétique sèche avec cet outil,la poudre sera attirée et rassemblée par le champ magnétique de fuite, révélant clairement les défauts de surface/près de surface tels que les fissures et les pores, et l'inspection peut être complétée à l'aide de l'observation à la lumière noire/à la lumière blanche.
