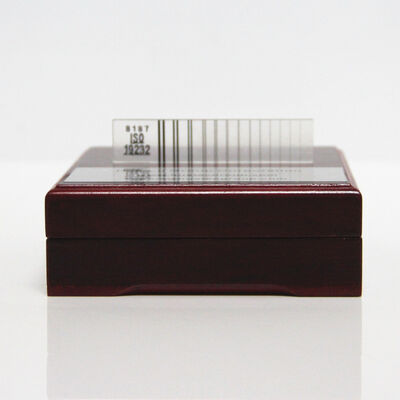

Indicateur de la qualité de l'image par double fil Fil de tungstène de platine

Indicateur de la qualité de l'image par double fil Fil de tungstène de platine
Indicateur de la qualité de l'image par double fil Fil de tungstène de platine Indicateur de la qualité de l'image par double fil Fil de tungstène de platine

Image Grand :  Indicateur de la qualité de l'image par double fil Fil de tungstène de platine

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Certification: CE
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: USD1357-USD1535/SET
Détails d'emballage: Emballage en carton
Délai de livraison: 7 à 10 jours ouvrés après réception de votre paiement
Conditions de paiement: T/T, Western Union, Paypal
Capacité d'approvisionnement: 10 sets / an
Contact

Indicateur de la qualité de l'image par double fil Fil de tungstène de platine

description de
Normes: EN462-5 et ASTM E2002 en option Du 1D au 3D: Fil de tungstène (W) (pureté ≥ 99,90%)
4D à 13D: Fil de platine (Pt) (pureté ≥ 99,95%)
Mettre en évidence:

Indicateur de qualité de l'image à double fil

,

Équipement de détection des déchets par détection des déchets par fil de tungstène-platine

,

Indicateur de fil d'essai non destructeur

Indicateur de Qualité d'Image à Double Fil Tungstène Platine

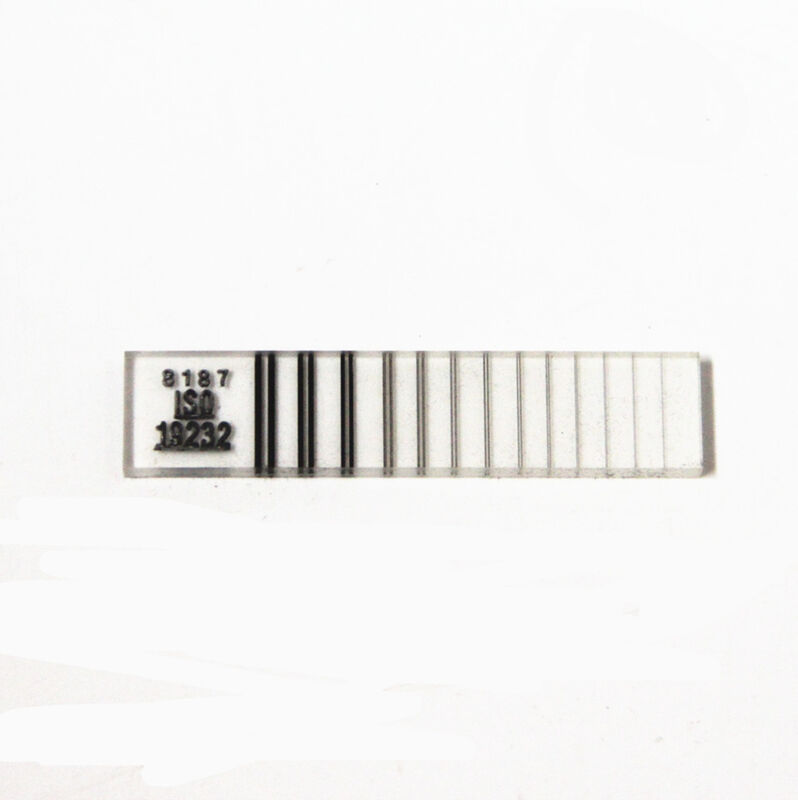

L'IQI à double fil utilise 13 ensembles de fils précis en tungstène-platine pour atteindre la limite d'imagerie "clair → flou", quantifiant directement le flou total de l'image (U = 2d) et la résolution spatiale (SRb = d) des images radiographiques. C'est l'outil de référence pour évaluer les performances des systèmes d'imagerie CND.


Normes : EN462-5 et ASTM E2002 en option

Fil

Diamètre Nominal du Fil

Diamètre du Fil Gauche

Distance

Diamètre du Fil Droit

1D

0.800 ± 0.020

0.800

0.798

0.804

2D

0.630 ± 0.020

0.632

0.635

0.633

3D

0.500 ± 0.020

0.502

0.506

0.504

4D

0.400 ± 0.010

0.401

0.403

0.401

5D

0.320 ± 0.010

0.323

0.321

0.320

6D

0.250 ± 0.010

0.252

0.255

0.253

7D

0.200 ± 0.010

0.200

0.199

0.202

8D

0.160 ± 0.010

0.163

0.161

0.164

9D

0.130 ± 0.005

0.130

0.134

0.128

10D

0.100 ± 0.005

0.097

0.102

0.099

11D

0.080 ± 0.005

0.080

0.082

0.079

12D

0.063 ± 0.005

0.064

0.062

0.065

13D

0.050 ± 0.005

0.049

0.052

0.051


13 groupes de fils doubles (1D à 13D) : Le diamètre diminue de 0,80 mm (1D) à 0,05 mm (13D).
1D à 3D : Fil de **Tungstène (W)** (pureté ≥ 99,90 %)
4D à 13D : Fil de **Platine (Pt)** (pureté ≥ 99,95 %)
Conception clé : Espacement des fils = Diamètre du fil (d)
Emballage : Intégré dans un substrat plastique à faible absorption pour assurer le parallélisme et l'espacement précis des paires de fils.

Indicateur de la qualité de l'image par double fil Fil de tungstène de platine 0

Indicateur de la qualité de l'image par double fil Fil de tungstène de platine 1
