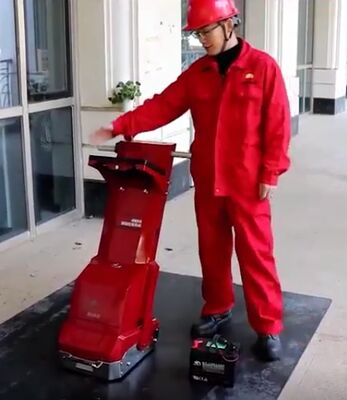

Chariot détecteur de fuite de flux magnétique HMFL-M900 pour fond de réservoir de stockage vertical

2.1 Indicateurs de performance de l'hôte du système:

2.1.1 affichage hôte 12,1 pouces écran tactile industriel capacitif tout-en-un machine, processeur Intel Core I7, mémoire DDR3 de 8 Go, lecteur d'état solide de 128 Go, conception d'emballage en coque en magnésium ultra-mince,système de refroidissement sans ventilateur, pas de stockage de pièces mobiles, d'échange de données et de transmission de signaux à l'aide de l'interface USB;

2.1.2 Il a pour fonction d'afficher en temps réel le niveau de la batterie;

2.1.3 Les données peuvent être stockées et lues;

2.1.4 Durée de fonctionnement de la batterie: une batterie de 12 V de 33 Ah peut assurer un fonctionnement continu pendant 10 heures.

2.2. Indicateurs de performance de l'unité de détection d'excitation:

2.2.1 Principe de fonctionnement: essai intégré non destructif de fuite de flux magnétique, acquisition et traitement du signal de fuite de flux magnétique et analyse intelligente des données;

2.2.2 Méthode de magnétisation: magnétisation par aimant permanent au néodyme fer-boro;

L'instrument dispose de 96 canaux d'entrée de signal.

★2.2.4 largeur de balayage de 300 mm;

★2.2.5 Épaisseur d'essai:6 à 20 mm,

2.2.6 peut pénétrer des matériaux non ferromagnétiques de 6 mm;

2.2.7 L'unité de détection du canal d'excitation utilise la technologie de résistance magnétique tunnel (TMR) pour détecter les signaux magnétiques de fuite.Les capteurs magnétiques TMR ont une sensibilité 5 à 6 fois plus élevée., une excellente stabilité thermique et un rapport signal/bruit élevé;

2.2.8 L'espacement entre les ensembles de capteurs magnétiques est de 10 mm et l'encodeur de déplacement collecte des données tous les 1,5 mm de mouvement;

★2.2.9 Sensibilité de détection: réduction de l'épaisseur de paroi de 20% (épaisseur: 6-16 mm)

Réduction de l'épaisseur des parois de 40% (épaisseur 16,5-20 mm);

★2.2.10 a la capacité de localiser rapidement les défauts individuels, avec une précision de positionnement de≤5 mm;

★2.2.11 est capable de distinguer les défauts de corrosion sur les surfaces supérieure et inférieure,et peut déterminer la distribution de l'emplacement et de la taille de la corrosion sur les surfaces supérieure et inférieure de la plaque du fond du réservoir.

2.3 Indicateurs de performance de l'unité de conduite

2.3.1 Mode de conduite: 200 W de courant continu sans pinceaumoteurpour la conduite, ou peut être librement passée à la conduite manuelle;

2.3.2 Le système d'entraînement au moteur dispose d'une fonction de régulation de la vitesse, qui peut régler la vitesse en fonction des besoins de chaque opérateur, réduisant ainsi l'intensité de travail des opérateurs;

2.3.3 Vitesse de détection: la vitesse peut être réglée de 0 à 0,6 m/s.

2.4 Indicateurs de performance du logiciel système (logiciel d'acquisition de données, logiciel d'analyse de données et logiciel de traitement graphique):

2.4.1 Le système logiciel est affiché en chinois pur et peut détecter rapidement et de manière exhaustive toute la plaque du fond du réservoir, juger de la présence de corrosion et déterminer le degré de corrosion.Il peut réaliser une collecte de données en temps réel, affichage, analyse, stockage et lecture, ainsi que l'édition de données.et peut afficher et analyser en temps réel en utilisant des valeurs seuil de défaut et des modes de détection continue;

★2.4.2 un logiciel de traitement de données PC indépendant, capable de gérer les erreurs lors des tâches de détection et de traiter efficacement les données de détection;et adapté à différents modèles d'ordinateurs de bureau et d'ordinateurs portables;

2.4.3 Exécuter un logiciel d'acquisition de données et un logiciel d'analyse sur la plateforme PC sous la plateforme Windows.Le logiciel de reporting du système peut afficher automatiquement les résultats de détection de l'ensemble de la plaque du fond du réservoir de manière graphique, localiser la zone de corrosion et utiliser différentes couleurs pour distinguer la gravité de la corrosion;

2.4.4 équipés d'ordinateurs industriels sensibles au toucher, robustes et durables, pour un fonctionnement facile dans des environnements difficiles tels que les réservoirs de stockage, capables de collecter, de stocker, d'afficher et de traiter des données en temps réel;et l'analyse, le logiciel d'acquisition des données du système peut non seulement obtenir tous les signaux de champ magnétique de fuite, mais également afficher en temps réel l'emplacement spécifique des défauts et la gravité de la corrosion;

2.4.5 générer automatiquement un rapport de détection pour l'ensemble de la plaque du fond du réservoir, concevoir et ajouter une fonction de patchage, avec la possibilité de compter les défauts entre l'ensemble du réservoir et la plaque unique,et comparer l'ensemble du réservoir et la plaque unique;

★2.4.6 Paramètres multilingues pour le logiciel d'exploitation, optionnels (simplifié, traditionnel, anglais).

2.5 Indicateurs fonctionnels:

★2.5.1 La poignée de l'instrument possède une fonction de repli qui permet d'éviter la tige de support flottante du toit lors de la détection des réservoirs flottants du toit après le repli, ce qui réduit les points morts de détection;

★2.5.2 nouvelle fonction d'éclairage LED avant et arrière à mise au point directionnelle,qui peut détecter les directions avant et arrière et rendre la plaque inférieure clairement visible lorsque la lumière de détection dans le réservoir est insuffisante;

2.5.3 L'instrument est équipé d'une technologie d'élimination des étincelles électriques qui permet d'éviter les accidents causés par des étincelles électriques lors du remplacement de la batterie;

2.5.4 L'adoption d'une méthode unique de support hydraulique de la tige peut réduire considérablement l'intensité du travail lors des opérations d'inspection à l'intérieur du réservoir de stockage.

2.5.5 Adopter le système de contrôle de circuit matériel de dernière génération, moduler et isoler chaque partie du circuit, améliorer la stabilité du produit,et réduire le risque de dysfonctionnement manuel pendant le fonctionnement de l'instrument.

2.6 Autres indicateurs de performance:

2.6.1 Poids de l'instrument: ne dépassant pas 65 kg;

2.6.2 Boîte d'emballage: répond aux normes internationales de transport aérien de l'IATA.
