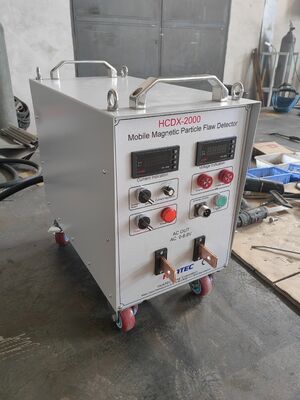

HCDX-2000 Détecteur de défauts magnétiques mobiles AC/DC pour les essais MPI dans l'aviation et l'industrie automobile

HCDX-2000 Détecteur de défauts magnétiques mobiles AC/DC pour les essais MPI dans l'aviation et l'industrie automobile

Le détecteur de défauts de particules magnétiques mobiles HCDX-2000 est applicable pour détecter les pièces de travail par magnétisation CA.et n'ont pas besoin d'une configuration supplémentaire de l'ensemble de démagnétisation.

L'unité MCU à 8 bits est utilisée comme contrôleur par ce détecteur de défauts de particules magnétiques.et la régulation continue du courant magnétisant peut être réalisée par la collecte précise du signal de passage de tension nulle CA et le signal de régulation de courantIl a la fonction de limite de courant maximale. Avec la fonction de phase contrôlée, le détecteur convient à la fois à la technique continue et à la technique résiduelle.

La valeur de courant est affichée sur l'ampéréomètre analogique ou numérique.

Le courant de sortie est automatiquement réduit de la valeur initiale à zéro lors de la démagnétisation.

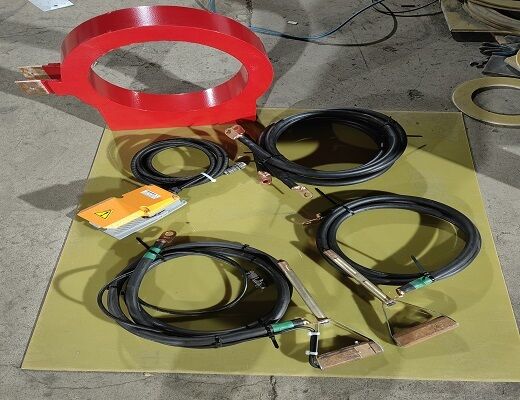

Ce détecteur peut être connecté aux ensembles de pointeurs (ensembles d'électrodes portatifs) ou au câble en spirale (enroulement flexible).Il existe également des bobines ou des électrodes conçues pour que cet équipement devienne une simple machine-outil d'inspection en option.

Tableau de configuration:

Note: le signe ??●?? est marqué comme standard, tandis que le signe ??○?? est marqué comme optionnel.

Caractéristiques:
Machine hôte mobile:
Peut être utilisé comme puissance pour la magnétisation circulaire
Peut être utilisé comme puissance pour la magnétisation longitudinale

Machines-outils d'inspection simples:
électrodes à magnétisation circulaire
Coils à magnétisation circulaire
Réglage manuel de l'électrode de queue
Cuve en acier inoxydable
Réservoir en acier inoxydable (y compris la pompe à pulvérisation et la pompe de mélange)
Pistolet à pulvérisation
L'encre magnétique peut être réutilisée
Particules magnétiques noires, particules magnétiques rouges, particules magnétiques fluorescentes sont prises en charge
La lumière UV comme option pour les essais de particules magnétiques fluorescentes

Principales fonctions

*Méthode de détection des défauts: méthode de soutènement, méthode d'enroulement, méthode de bobine

*Méthode de magnétisation: magnétisation CA, magnétisation CC (HWDC/FWDV)

*Méthode de démagnétisation: la démagnétisation CA adopte la démagnétisation à distance (méthode d'atténuation) et la démagnétisation CA adopte la démagnétisation à très basse fréquence

Magnétisation: utilisez les deux extrémités de la tige de support pour surmonter la zone de détection de défaut de la plaque d'acier, et l'espacement de la tige de support est de 0 ~ 500 mm (ajustez l'espacement en fonction de l'expérience)

Ou serrer les deux extrémités de la plaque d'acier avec des pinces en fil

Démagnétisation: Envelopper la pièce entière avec un câble, avec une inclinaison d'environ 20 ~ 30 cm. Connecter les deux extrémités du câble avec le détecteur de défauts.
