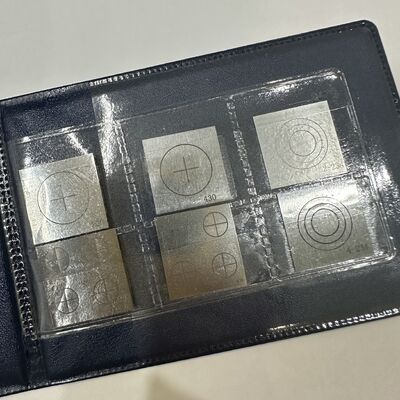

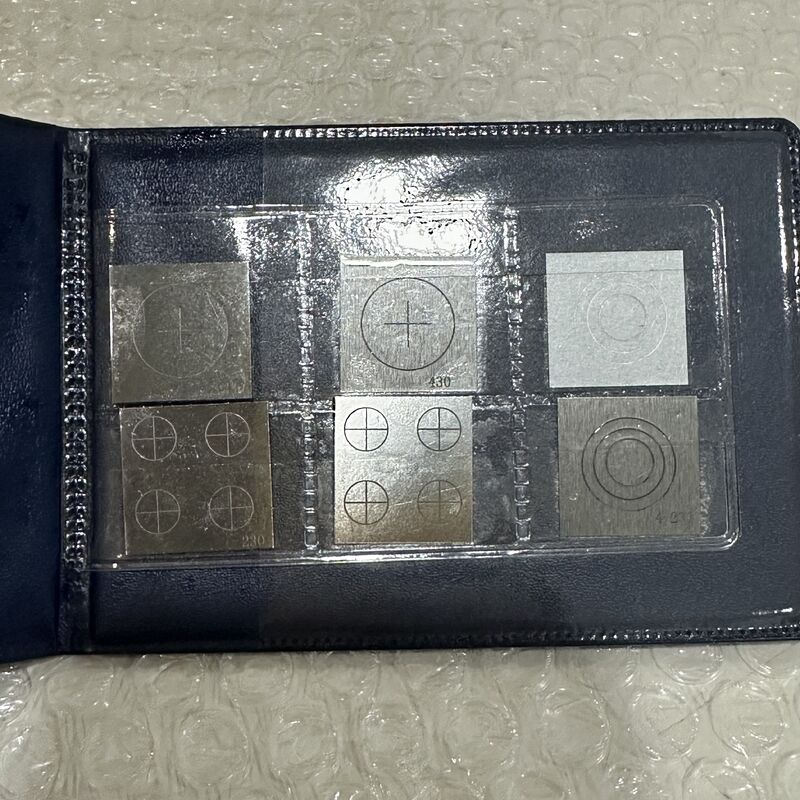

Indicateurs de qualité des cales de défaut à profondeur variable pour l'inspection MPI

Objets d'inspection

Condition, méthode et exigence de l'essai

Couleur

La surface métallique présente de l'argent brillant, pas de rouille, pas de rayures, pas de corrosion, etc.

Légèreté

Mettez la pièce d'essai sur une planche nue, complètement parallèle.

La taille de la tôle et de la rainure de coupe

La longueur latérale de l'éprouvette testée à l'échelle du mil est de 0,75 × 0,75 pouces.

L'épaisseur moyenne de la pièce d'essai CX-230 est de 0,002 pouces.

Le symbole de défaut artificiel ­o­ et le symbole ­+­ testé au microscope de précision se trouvent tous deux au centre de la pièce d'essai.

Le diamètre du symbole est de 0,507 pouces, le symbole est de 0,25 pouces.

L'épaisseur de la pièce d'essai CX-230 est de 0,002 pouces.

La profondeur de rainure est de 0,0008 pouces; la largeur de rainure est de 0,007 pouces.

Qualité

Les tests physiques et chimiques montrent que le métal est fabriqué à partir de plaque de fer pur électromagnétique 1005 Steel Park.

Le résultat d'analyse des matières premières est conforme à la règle de la norme GB6985,

Objets d'inspection

Condition, méthode et exigence de l'essai

Couleur

La surface métallique présente de l'argent brillant, pas de rouille, pas de rayures, pas de corrosion, etc.

Légèreté

Mettez la pièce d'essai sur une planche nue, complètement parallèle.

La taille de la tôle et de la rainure de coupe

La longueur latérale de l' éprouvette testée par échelle est de 0,75 pouce × 0,75 pouce. L' épaisseur moyenne de l' éprouvette CX-430 est de 0,004 pouce.Le symbole de défaut artificiel ­o­ et le symbole ­+­ testé au microscope de précision sont tous deux au centre de la pièce d'essai.Le diamètre du symbole 4° est de 0,507 pouces, le symbole 4° + 5° est de 0,25 pouces.

L'épaisseur de la pièce d'essai CX-430 est de 0,004in.the profondeur de rainure est de 0,0012in,le

La largeur de la rainure est de 0,007 pouces.

Qualité

Les tests physiques et chimiques montrent que le métal est fabriqué à partir de plaque de fer pur électromagnétique 1005 Steel Park.

Le résultat d'analyse des matières premières est conforme à la règle de la norme GB6985,

Objets d'inspection

Condition, méthode et exigence de l'essai

Couleur

La surface métallique présente de l'argent brillant, pas de rouille, pas de rayures, pas de corrosion, etc.

Légèreté

Mettez la pièce d'essai sur une planche nue, complètement parallèle.

La taille de la tôle et de la rainure de coupe

La longueur latérale de l' éprouvette testée par échelle est de 0,75*0,75 pouces. L' épaisseur moyenne de l' éprouvette 3C2-234 est de 0,002 pouces.Les trois défauts artificiels testés par microscope de précision sont tous au centre de la pièce d'essai.

Le diamètre de la grande "o" est de 0,507 pouces,

Le milieu est de 0,383 pouces, le petit de 0,258 pouces,

Pièce d'essai 3C2-234, grosse, épaisseur:0.002 dans,

profondeur de rainure:0.0004 pouces, largeur de rainure:00,007 pouces,

moyenne, épaisseur:00,002 pouces, profondeur de rainure:

0.0006 pouces, largeur de rainure:00,007 dans, petit,

épaisseur:00,002 pouces, profondeur de rainure:0.0008 pouces,

largeur de rainure:00,007 pouces.

Qualité

Les tests physiques et chimiques montrent que le métal est fabriqué à partir de plaque de fer pur électromagnétique 1005 Steel Park.

Le résultat d'analyse des matières premières est conforme à la règle de la norme GB6985,
