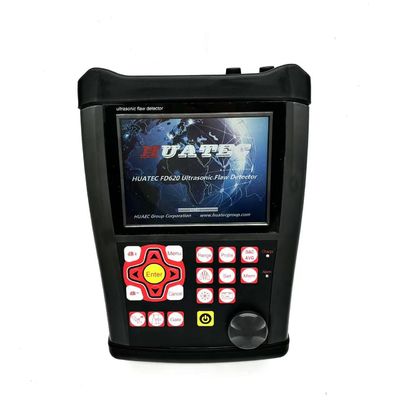

Détecteur de défauts par ultrasons portable FD620 IP65 avec DAC AVG Color B-Scan & Mobile APP Report
★L'étalonnage de la sonde, la fabrication de courbes et d'autres opérations sont commandées par la boîte de dialogue tout au long du processus, pas besoin de lire le manuel
★ Tous les outils inclus ce dont vous avez besoin: DAC, AVG, couleur Bscan, AWS, etc.
★Frequence de répétition de l'impulsion: 30-3000Hz, réglage précis, balayage à grande vitesse, détection sans manquer
★ Rapport signal/bruit élevé, écho clair et stable, conception anti-bruit, parfait pour les conditions de travail difficiles
★ AD à 10 chiffres, échantillonnage à grande vitesse conduit à un meilleur schéma d'écho avec tous les détails.
★ Affichage en couleurs réelles et transparentes.
★ Enregistrement vidéo de détection de défaut en temps réel à haute vitesse.
★ Connexion à la dent bleue, l'application mobile génère un rapport de détection de défaut sur place et réalise l'impression
★ Norme IP65. boîtier en alliage + gel de silice, résistant à l'eau et à la poussière, solide et durable à jamais.
★ La batterie dure 15 heures avec une seule charge. Chaque batterie dispose de son propre contrôle de charge, donc avec deux batteries, elle peut fonctionner 24 heures sur 24.
Les spécifications
| Portée |
0-25000 mm, à la vitesse de l'acier
|
| Vitesse du matériau |
100 ‰ 20 000 m/s
|
| Fréquence de répétition des impulsions |
30 à 3000 Hz
|
| Plage dynamique |
≥ 38 dB
|
| Linearité |
à l'horizontale: +/- 0,2% de FSW,
Verticale: 2,5% FSH, précision de l'amplificateur +/-1 dB
|
| Le pouvoir de résolution |
> 40 dB (5P14)
|
| Les démangeaisons |
> 62 dB
|
| Rejet (suppression) |
0 à 80% de hauteur de l'écran
|
| Une grande mémoire |
1000 A graphique, 500 configurations d'indépendance, tout critère peut être entré librement, nous pouvons travailler dans la scène sans bloc de test
|
| Modes de test |
Écho pulsé, double élément et transmission par voie électrique
|
| Types de sondes |
Légère unique, à angle unique, double droite, double angle, à travers, rampant, surface
|
| Moniteurs de porte |
Deux portes indépendantes contrôlables sur toute la plage de balayage
|
| Unités |
Points ou millimètres
|
| Besoins en énergie |
AC Principaux 100-240 VAC, 50 à 60 Hz
|
| Affichage du délai |
-20 à 3400 μs
|
| Retard de la sonde/décalage nul |
0 à 99,99 μs
|
| Le pouvoir |
Accumulateur lithium-ion rechargeable interne de 7,2 V à 8000 mAh
15 heures de temps de fonctionnement nominal en fonction de la luminosité de l'écran
4 heures de charge typique
|
| H × W × D ((mm) |
Pour les véhicules à moteur électrique
|
| Température de fonctionnement |
-10°C à 50°C
|
| Température de stockage |
-30 à 50 °C
|
| Énergie de pulsation |
200V, 300V, 400V, 500V sélectionnables
|
| Réparation |
Mélange d'onde positive, de moitié d'onde négative, de pleine onde, Système RF
|
| Largeur de bande (pas de bande de l' amplificateur) |
0.2 à 20 MHz
|
| Moniteurs de porte |
Deux portes indépendantes contrôlables sur toute la plage de balayage
|
| Sensitivité |
120 dB max à une résolution sélectionnable 0.1, 1.0, 2.0, 6,0 dB
|
| Connexions de transducteurs |
BNC ou LEMO
|
Les fonctions
Affichage automatique de l'emplacement précis du défaut ((Passe d,niveau p,distance s,amplitude,sz dB,ф).
dimensionnement des défauts: dimensionnement automatique des défauts en utilisant AVG/AVG ou DAC, rapprochement des rapports d'acceptation ou de rejet des défauts.
Étalonnage automatique du transducteur: point zéro, angles, bord avant et vitesse du matériau.
Convient à faire et à utiliser DAC et AVG pour évaluer l'écho, la courbe peut être modifiée et compensée.
En connectant le disque mémoire, l'unité peut obtenir une mémoire illimitée.
Automatiser la vidéo du processus de test et de lecture; utiliser U Disk, la longueur de la vidéo est illimitée.
Scanner en couleur B.
Il y a 13 normes internationales intégrées dans l'unité.
Connexion à un appareil mobile pour générer et imprimer des rapports de détection sur place. AWS D1.1.
Fonction de correction de surface courbée.
Fonction de mesure de la hauteur de fissuration.
Porte d'agrandissement: Répartition de la plage de la porte sur toute la largeur de l'écran.
Fonction de gain automatique
Enveloppe: affichage simultané de l'analyse A en direct à une fréquence de mise à jour de 60 Hz et enveloppe de l'affichage de l'analyse A.
Retenir le pic: comparer les formes d'onde des pics gelés à des A-Scans en direct pour interpréter facilement les résultats des tests.
Scan Freeze: Le freeze d'affichage contient les données de forme d'onde et de trajectoire sonore.
Alarme: bip et LED.
L'horloge en temps réel.
Remplissez l'écho.
Marque de capture.
Couleur écho à l'intérieur de la Porte.

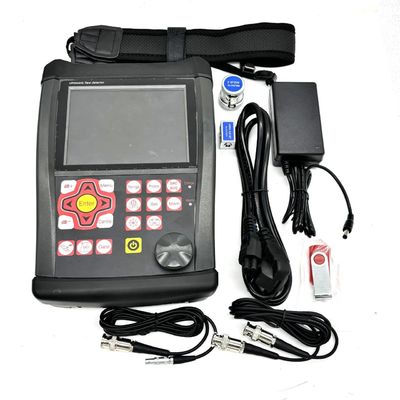

Paquet standard
Détecteur de défauts par ultrasons portable FD620 1
Transducteur de faisceau droit (4 MHz, Φ10) 1
Transducteur de faisceau d'angle (4 MHz, 8 mm × 9 mm, 60°) 1
Le câble de raccordement pour le transducteur (BNC-LEMO 00,ou optionnellement LEMO 01-LEMO 00) 1
Batterie rechargeable au lithium-ion, 8 ampères 1 heure
L'alimentation électrique/unité de charge 1
Manuel d'utilisation en anglais 1
Logiciel d'application 1
La ceinture 1
