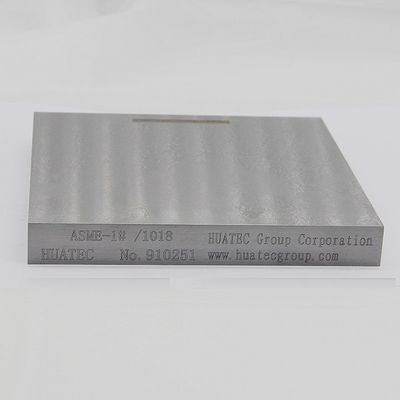

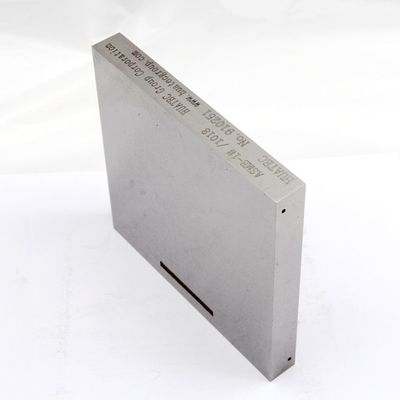

Bloc d'étalonnage UT de soudure non tubulaire 19 mm 38 mm 75 mm norme ASME acier 1018

Non-pipe 19mm 38mm 75mm soudage ASME Standard 1018 acier UT bloc d'essai d'étalonnage

La norme est la norme ASME BPVC-V-2015.

La taille et la forme des blocs d'essai de soudure non-tube ASME sont indiquées dans le tableau ci-dessous, lorsqu'ils sont inspectés.
Pour l'inspection de matériaux dont le diamètre de surface est supérieur à 500 mm,des blocs d'essai ayant la même courbure que la pièce à usiner ou des blocs d'essai standard d'un diamètre égal ou inférieur à 500 mm peuvent être utilisés.
Lors de l'inspection supérieure, il convient d'utiliser le bloc d'essai de courbe, à savoir le bloc d'essai de couture du tube.

1La distance entre chaque fente et l'une ou l'autre extrémité du bloc d'essai ou d'autres fentes ne doit pas être inférieure à T ou à 25 mm, si elle est supérieure.
2La longueur minimale L du bloc d'essai doit être de 200 mm ou de 8 T, si elle est supérieure.
3Lorsque le diamètre intérieur est égal ou inférieur à 100 mm, le radian minimum est de 270°. Lorsque le diamètre intérieur est supérieur à 100 mm, la longueur d'arc minimale est de 200 mm ou 3T, et le plus grand est pris.
4La profondeur de chaque réservoir est de 11% T≥h≥8% T, largeur ≤6 mm, longueur ≥225 mm
