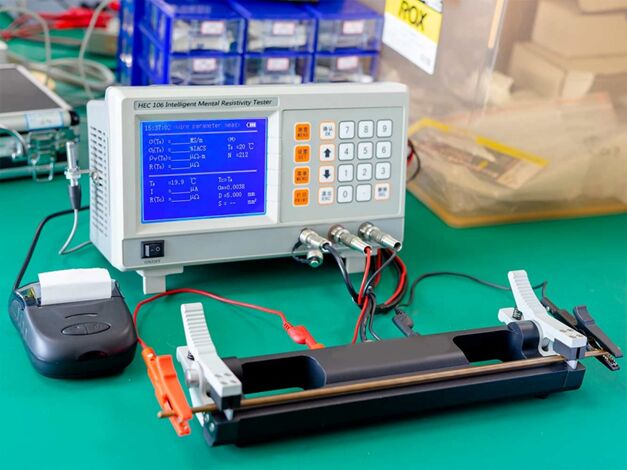

HEC-106 Instruments de mesure de la résistance à la résistance de la conductivité des feuilles métalliques
1. Vue d' ensemble
Le HEC-106 est un compteur intelligent de résistance des feuilles métalliques, produit breveté par notre société, le seul instrument portable et entièrement automatique au monde.pour la mesure de la résistivité et de la conductivité des feuilles métalliques et des courroies métalliques mincesLa conception des produits de haute technologie adopte une méthode de mesure à quatre terminaux de courant-tension, des techniques électroniques avancées, une technique à puce unique et une technologie de détection automatique.Les performances sont entièrement conformes aux prescriptions techniques de GB/T22638..6- Je ne sais pas.2016Il peut être largement appliqué dans les domaines de la feuille métallique, de la ceinture métallique mince, des nouveaux champs d'énergie tels que la tablette de batterie, l'électricien de l'électricité, le moteur électrique, les collègues et les instituts de recherche, etc.
2.Paramètres principaux
|
Paramètre
Nom de l'article
|
Résistance
|
Conductivité
|
Résistance
|
|
Plage de mesure
|
00,01 μΩ·m~2.5 μΩ·m
|
0.4 ms/m~100 ms/m
0.69% IACS~172%IACS
|
0.1 μΩ~150Ω
|
|
Résolution
|
10- Je ne sais pas.4~10- Je ne sais pas.6Pour les appareils électroniques
|
0.01~0.001% IACS
|
0.1 μΩ(I=1A)
|
|
Précision
|
± 0,25%
|
± 0,25%
|
100 μΩ~150Ω:± 0,15%
|
|
Mesure de la température
|
-10°C- Je ne sais pas.55°C Précision ± 0.2°C(0°C- Je ne sais pas.40°C)
|
|
Courant constant interne de l'instrument
|
Niveau de 16 μA~Niveau 1A(sélection automatique selon les exigences de mesure)
|
|
appareil de mesure
|
avec un dispositif d'essai portable HJ-300 ((300 mm) pour Dia.0.1mm-10mm fil ou tige.mesure feuille métallique de type bande et ceinture métallique mince
|
|
Compensation automatique de la température
|
La valeur mesurée sera automatiquement compensée à la valeur à 20°C.
|
|
articles de mesure
|
Résistance en courant continu à température ambiante à la taille standard R(T0),résistance ρv,résistance à la température ambiante R(T0),résistance R
|
|
Données d'impression
|
Date, heure, coefficient de correction de températureαet différentes valeurs de mesure de la feuille de métal
|
|
Environnement de travail normal
|
Température: 0°C~ + 40°C; humidité relative: 0 à 80%
|
|
Affichage
|
Grand écran LCD avec rétroéclairage, peut afficher plusieurs paramètres de mesure en même temps.
|
|
Énergie électrique
|
Batterie au lithium rechargeable de 7Ah/7,4V; seule alimentation par batterie, heure de travail moyenne supérieure à 15 heures
|
|
Mémoire interne
|
Il peut enregistrer 1000 groupes de données mesurées.
|
|
Mode de communication avec le PC
|
Port série RS232
|
|
Le poids
|
Hôte:2.2 kg Dispositif de mesure portable:1 kg ou plus
|
|
Taille de l'hôte
|
285 ((W) * 158 ((H) * 120 ((D)
|
|
Shell hôte
|
Plastiques de génie résistant aux chocs
|
|
Emballage et protection
|
contenant l'hôte, appareil de mesure HJ-300 (300 mm, Dia.0.1mm-10mm fil ou tige), chargeur, câble de communication, résistance d'étalonnage, manuel d'utilisation et mini-imprimante.
|
Accessoires optionnels:
Résistance standard d'étalonnage:1mOh,10mOh,100mOh,1Oh,1mOh,10Oh,100Oh
3Principales caractéristiques de l'instrument
Utilisé pour mesurer la résistivité d'une feuille métallique, d'une courroie métallique mince, de la résistance en courant continu à température ambiante à une taille standard.
Ø Combinaison de techniques de mesure électroniques, à puce unique et automatiques avancées dans un seul instrument, avec des fonctions automatiques supérieures et un fonctionnement simple.
Ø Toutes les valeurs numériques mesurées peuvent être obtenues en appuyant simplement sur la touche sans aucun calcul.
Ø L'alimentation électrique par batterie est de petite taille et donc facile à transporter, adaptée à une utilisation en intérieur et en plein air.
Ø Avec un grand écran et une police, il peut afficher les valeurs mesurées et les paramètres auxiliaires en même temps, y compris la résistivité, la résistance en courant continu à température ambiante, la résistance, la température,mesure du coefficient de compensation de courant et de température.
Ø Un instrument a plusieurs applications et possède deux interfaces de mesure: l'interface de mesure de la résistivité de la pièce en feuille métallique et l'interface de mesure de la résistance en courant continu.
Ø Les fonctions de sélection automatique de courant constant, inversion automatique de courant,la correction automatique du point zéro et la suppression de l'erreur causée par la tension thermique par rapport à la résistance de la ligne et assurer la précision de chaque mesure.
▶ L'instrument est livré avec le capteur de température de l'environnement et le coefficient de température de divers matériaux, et la température est automatiquement compensée.
▶Série facultative de résistances d'étalonnage, avec logiciel connexe, pour réaliser l'étalonnage automatique de l'instrument.
Ø L'appareil de mesure portable à quatre bornes est adapté aux mesures rapides de différents matériaux de feuille et de courroie.
Ø L'accumulateur de données intégré peut enregistrer et enregistrer 1000 groupes de données de mesure et de paramètres.
