1.Aperçu des instruments

Le spectromètre d'émission optique à spectre complet HXRF-QP880 adopte la norme internationale de technologie de conception et de fabrication. Il utilise le dispositif d'acquisition de signal CMOS le plus avancé du Japon Hamamatsu Co. Chaque CMOS peut définir le nombre d'étincelles séparément. Il adopte une conception de chambre lumineuse sous vide et une source de lumière d'excitation entièrement numérique. Ce spectromètre CMOS contient non seulement les caractéristiques du spectre complet du spectromètre CCD, mais présente également les avantages du spectromètre PMT qui a une limite de détection très faible pour les éléments non métalliques. La conception de l’ensemble de la machine est raisonnable. Il présente également de nombreux avantages tels qu'une utilisation facile, un résultat de test de haute précision, une stabilité à long terme, etc.

1)Principaux paramètres techniques

2)Principales caractéristiques techniques

2.Configuration technique

1)Spécifications et paramètres techniques

2)Système optique

je  Système optique à spectre complet avec structure LPA-Runge

je  Plage de longueurs d'onde : 160～580 nm

je  Plusieurs détecteurs CMOS hautes performances

je  Résistance aux changements de température environnementale

je  Conception de chambre optique intégrée, le détecteur CMOS garantit des ondes courtes pour obtenir les meilleures performances.

je  Contrôle constant de la température de la salle optique. La température est de 36℃.

3)Exemple de tableau d'étincelles

je  La conception spéciale de la chambre d'excitation rend le nettoyage de la chambre d'excitation de l'échantillon plus pratique.

je  Le chemin optimisé du gaz argon est conçu pour assurer le refroidissement efficace de la station de tir et l'entrée efficace de la poussière métallique dans le filtre pendant le processus d'excitation, ce qui rend l'excitation de l'échantillon plus stable et réduit considérablement l'absorption de poussière métallique par le corps humain. C'est pour protéger la santé et la sécurité des opérateurs.

je  Espace d'excitation plus petit qui entraîne moins de consommation d'argon.

je  Exemple de luminaire facile à utiliser.

je  L'électrode a la fonction d'auto-soufflage, ce qui rend la durée de vie de l'électrode plus longue et beaucoup plus facile à nettoyer.

je  La taille des pores excités de 13 mm est plus favorable à l’analyse des échantillons.

je  Le générateur d’échantillons ouverts peut être utilisé pour l’analyse d’échantillons de différentes tailles et formes.

je  La conception de la structure de la lentille rend le démontage et l'essuyage de la lentille plus pratiques et la conception du lavage à l'argon peut prolonger le cycle de nettoyage de la lentille.

4)Source de lumière numérique

je  Source de lumière entièrement numérique à synthèse d'impulsions (source de lumière entièrement numérique à impulsion programmable). La fréquence la plus élevée jusqu'à 1000 Hz.

je  Technologie de précombustion à haute énergie

je  Conception optimale du circuit de contrôle et de puissance et fonction de protection de sécurité d'excitation parfaite.

je  Fournit une forme d'onde d'excitation optimale d'étincelle, d'arc ou de combinaison pour différents échantillons d'analyse.

je  Fréquence:(100～1000)Hz

je  Courant de décharge:maximum 400 A

5)Système d'acquisition de données

je  Processeur DSP haute performance avec fonction d'acquisition et de contrôle de données ultra-rapide.

je  Acquisition d'étincelle unique et acquisition de retard spectral pour obtenir une mesure du contenu des éléments plus optimisée.

je  Ordinateur externe (utilisateur facultatif)

je  Transmission de données Ethernet haut débit

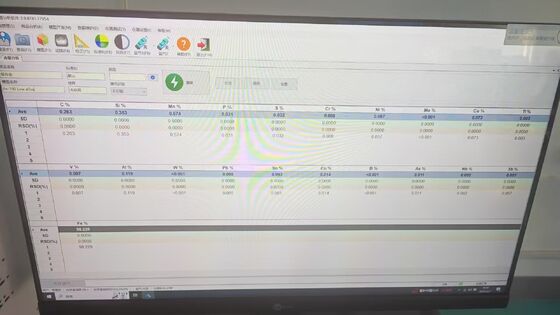

6)Logiciel d'analyse

je  Logiciel d'analyse graphique basé sur le système d'exploitation Windows, pratique et pratique.

je  Fonction de diagnostic automatique complète du système.

je  Fonction de gestion de base de données parfaite, facile à interroger et à résumer les données.

je  Algorithme de correction intelligent pour assurer la stabilité et la fiabilité de l'instrument.

je  Informations complètes sur les lignes spectrales et algorithme de déduction des interférences pour garantir une analyse plus précise.

je  Adaptation au dernier système d'exploitation Windows.

7)Liste des principaux composants de base et origine

3.Éléments d'analyse et plage

Note:

je  Cette fiche programme est remplie selon les exigences contractuelles réelles du client.

je  Si les clients ont des exigences standard en matière d'échantillons, fournissez des numéros d'échantillon et achetez eux-mêmes. Si le personnel commercial l'achète, les échantillons standard seront expédiés séparément de Wuxi.

je  Si le client utilise une application spéciale et est disposé à fournir un échantillon pour développer la courbe, le client doit fournir le contenu précis des éléments de l'échantillon et garantir l'uniformité de l'échantillon, mais cette courbe ne peut pasagir comme indice d'acceptation de l'instrument.

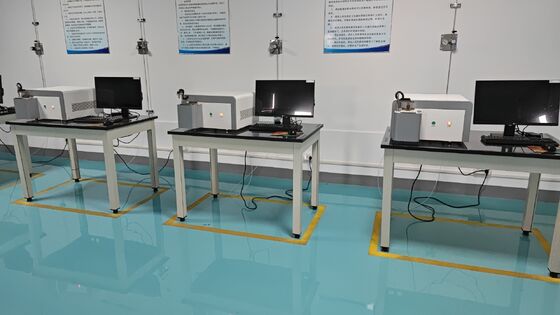

4.Environnement de laboratoire

1)Exigence environnementale

L'instrument doit être placé dans un laboratoire spécial avec une zone intérieure supérieure à 10 mètres carrés et garantir qu'il n'y a pas de gaz nocifs, inflammables et corrosifs dans le laboratoire.

Attention : il est interdit de placer cet instrument en laboratoire d'analyse chimique.

Température de fonctionnement : 10 ℃～30 ℃ et la fluctuation de la température ambiante dans les 3 heures est inférieure à 2 degrés. le laboratoire est tenu d'installer la climatisation.

Température de stockage : 0℃～45 ℃

Humidité relative de l'environnement : 20 % ~ 80 %. Pour les zones humides, un déshumidificateur est requis.

Si les exigences ci-dessus ne sont pas respectées, la durée de vie et la précision des mesures de l'instrument peuvent être affectées.

2)Besoin de puissance

Alimentation : monophasé 220 + 20V, 1KVA.

Assurez l'utilisation normale du spectromètre Innovate NJ-QP880, veuillez installer un régulateur de tension de 1 kVA à 3 kVA monophasé 220 V AC.

Assurez une utilisation fiable de l'instrument, veuillez préparer un seul fil de terre pour l'instrument et la résistance de mise à la terre est inférieure à 4 ohms.

3)Besoin en argon

Pureté ≥ 99,999 %, teneur en oxygène ≤ 2 ppm, teneur en H2O ≤ 5 ppm (la bouteille de gaz argon ne peut pas être stockée à l'air libre et la pluie est strictement interdite.)

Si vous ne disposez pas d'argon de haute pureté, il est recommandé d'utiliser un purificateur d'argon.

Débit de gaz argon : débit de veille d'environ 0,1 L/min, maintien du débit d'environ(0,4-0,5)L/min, débit d'excitation environ 3,5 L/min.

Pression contrôlée du gaz argon : 0,5 MPa.

4)Tube de connexion argon

Il est nécessaire d'utiliser le tube de raccordement spécial argon en acier inoxydable.

5) Bouteille d'échappement

Les gaz d'échappement de l'instrument sont évacués à travers un tube d'amélioration en PVC (diamètre intérieur de 14 mm) dans une bouteille filtrante. Besoin de nettoyer et de remplacer à temps.

6)Préparation des échantillons

Pour les échantillons à base de fer, les échantillons doivent être préparés par un mécanisme de broyage spécial, une rectifieuse à double disque et un broyeur rectifié requis, pour broyer la surface des échantillons de fer et d'acier. L'échantillon de fonte blanche doit être uniforme.

L'utilisateur doit préparer une machine de découpe pour le traitement d'échantillons non adaptés à l'analyse spectroscopique.

Les échantillons doivent être uniformes, sans pores ni défauts de coulée, la surface doit être lisse, sans oxyde, sans tache d'huile et sans bavure.

7)Exigence d'échantillon standard

Un échantillon standard est donné au hasard pour corriger la courbe spectrale globale de l'instrument. De plus, les utilisateurs doivent préparer des échantillons standard supplémentaires adaptés à leurs propres types de produits pour l'étalonnage des courbes d'analyse instrumentale.

8)Exigence d'ordinateur et d'imprimante

Préparez un ordinateur avec une configuration conventionnelle, une mémoire de 1 Go ou plus, un processeur double cœur de 1,8 GHz ou plus, pour installer le logiciel d'analyse du spectromètre Innovate T5.

Préparez une imprimante pour imprimer les rapports d’analyse.
