HXRF-QP880 analyseur numérique de spectroscopie d'émission optique étalonnage optique automatique électrode tungstène machine de test de matériaux métalliques
1.Vue d'ensemble de l'instrument
Le spectromètre d'émission optique à spectre complet HXRF-QP880 adopte la norme internationale de conception et de technologie de fabrication.Il utilise le dispositif d'acquisition de signal CMOS le plus avancé de la société japonaise Hamamatsu Co.Chaque CMOS peut régler le nombre d'étincelles séparément.Ce spectromètre CMOS est non seulement contenir la caractéristique du spectre complet du spectromètre CCD mais ont également les avantages du spectromètre PMT qui a très faible limite de détection pour les éléments non métalliques. La conception de l'ensemble de la machine est raisonnable. Elle présente également de nombreux avantages tels que l'opération facile, le résultat d'essai de haute précision, la stabilité à long terme, etc.
1) LePrincipaux paramètres techniques
|
Domaine d'application
|
Métallurgie, fonderie, machines, recherche scientifique, inspection des produits de base, automobile, pétrochimie, construction navale, électricité, aéronautique, énergie nucléaire, fusion des métaux et des métaux non ferreux,industrie de transformation et de valorisation.
|
|
Matrice d'analyse
|
Fe, Al, Cu, Zn, Ni, Mg, Pb, etc. Il est également possible d'utiliser des métaux à base d'aluminium.
|
|
Système optique
|
Système optique à vide circulaire à spectre complet para-Runge-Roland
|
|
Range de longueur d'onde
|
160 à 580 nm
|
|
Longueur focale de la grille
|
40 mm
|
|
Détecteur
|
Matrice CMOS haute performance
|
|
Type de source lumineuse
|
Source lumineuse numérique, technologie de précombustion à haute énergie.
|
|
Fréquence des décharges
|
100 à 1000 Hz
|
|
Courant de décharge
|
Maximum de 400 A
|
|
Puissance de travail
|
AC220V 50/60Hz 1200W
|
|
Temps d'analyse
|
Selon le type d'échantillon, normalement, c'est dans les 20 ans.
|
|
Type d'électrode
|
électrode à pulvérisation au tungstène
|
|
L'écart analytique
|
4 mm
|
|
Autres fonctions
|
Température, contrôle automatique de la pression par logiciel, surveillance des communications.
|
2) LePrincipales caractéristiques techniques
|
Système optique haute performance
|
The arc flame generated by the excitation of optical system is directly introduced into the vacuum optical chamber by the lens which realizes the optical path through and effectively reduces the loss of the optical path.
|
|
Le détecteur CMOS de haute précision peut mesurer avec précision les éléments non métalliques tels que C, P, S, As, B, N et toutes sortes d'éléments métalliques.
|
|
Les résultats des tests sont exacts, reproductibles et stables à long terme.
|
|
Étalonnage automatique du chemin optique
|
Étalonnage automatique du tracé optique. Système optique de balayage automatique des lignes spectrales pour assurer la justesse de la réception et éliminer le travail fastidieux de balayage des pics.
|
|
L'instrument identifie automatiquement une ligne spectrale particulière et la compare à la ligne de stockage d'origine, détermine la position de dérive,et trouve la position actuelle des pixels de la ligne d'analyse pour la mesure.
|
|
La conception des lentilles branchées
|
Le système optique sous vide adopte une fenêtre incident unique et un isolement sous vide qui peut être utilisé dans l'état de fonctionnement du système sous vide.La lentille optique adopte une structure de lentille bouclée qui est pratique pour le nettoyage et l'entretien quotidiens.
|
|
Table à étincelles ouverte
|
La conception flexible de la pince à échantillon de la table à étincelles ouverte est conçue pour répondre à l'analyse d'échantillons de différentes formes et tailles sur le site du client.
|
|
L'analyse minimale du fil peut atteindre 3 mm à l'aide d'une petite pince à échantillon.
|
|
Technologie des électrodes à jet
|
En utilisant la technologie d'électrode de pulvérisation la plus avancée au monde et en utilisant une électrode de tungstène, un jet d'argon sera formé autour de l'électrode sous l'état excité.Ainsi, le point d'excitation ne sera pas en contact avec l'air extérieur pendant le processus d'excitation et la précision d'excitation sera améliorée.
|
|
Grâce à une conception unique du gaz argon, réduire considérablement la consommation de gaz argon et économiser les coûts du client.
|
|
Module intégré de voie de gaz
|
Le système de voie d'air adopte la conception sans entretien du module de voie de gaz au lieu de la soupape magnétique et du débitmètre.La fonction de soufflage automatique de l'électrode crée un bon environnement pour l'excitation.
|
|
Source lumineuse de stimulation numérique
|
La source lumineuse d'excitation numérique adopte la source lumineuse d'excitation de plasma la plus avancée au monde.
|
|
L'impulsion d'excitation numérique complète est utilisée pour assurer la résolution ultra-haute et la stabilité élevée du plasma de l'échantillon.
|
|
Les paramètres de la source lumineuse peuvent être ajustés arbitrairement pour répondre aux exigences d'excitation de divers matériaux.
|
|
Acquisition de données à grande vitesse
|
L'instrument adopte un détecteur CMOS haute performance et chaque CMOS a pour fonction de collecter et d'analyser les données.Il peut surveiller et contrôler automatiquement l'état de fonctionnement des modules tels que la température, le vide, la pression de l'argon, la source lumineuse, la chambre d'excitation, etc.
|
|
Transmission de données par Ethernet
|
La carte Ethernet et le protocole TCP/IP sont utilisés entre l'ordinateur et le spectromètre pour éviter les inconvénients des interférences électromagnétiques et du vieillissement des fibres optiques.l'ordinateur et l'imprimante sont entièrement externes ce qui est pratique à mettre à niveau et à remplacer.
|
|
Surveiller à distance l'état de l'instrument, le système de contrôle multicanal et surveiller tous les paramètres de l'instrument.
|
|
Corbeille de travail préfabriquée
|
Avec des matériaux et des grades différents de la bibliothèque standard, la courbe de travail préfabriquée de l'usine avant la livraison qui est pratique pour l'installation et la mise en service afin de la production en temps opportun.
|
|
Le programme d'analyse sera différent selon les métaux et les éléments.Selon le programme d'analyse, la condition d'essai optimale peut être sélectionnée automatiquement.
|
|
La portée de l'analyse est jointe au cahier des charges et peut être librement tracée ou étendue selon l'échantillon type fourni par l'utilisateur.
|
|
Vitesse d'analyse rapide
|
La vitesse d'analyse est très rapide.
|
|
Selon différents matériaux d'analyse, en réglant le temps de pré-combustion et le temps de mesure, l'instrument peut obtenir le meilleur effet d'analyse avec le plus court temps.
|
|
Analyse multi-matrice
|
La conception de la trajectoire optique adopte une structure de boussole. Les détecteurs sont disposés en alternance vers le haut et vers le bas de sorte que toutes les lignes spectrales soient reçues.l'analyse multi-matrice peut être réalisée.
|
|
Il est facile d'ajouter des matrices, des types de matériaux et des éléments analytiques sans coût matériel selon les exigences de production.
|
|
Système logiciel chinois-anglais
|
Le logiciel de fonctionnement de l'instrument est entièrement compatible avec le système Windows 7/8/10.
|
|
Le logiciel est facile à utiliser, même sans connaissance du spectromètre et sans expérience opérationnelle.
|
2.Configuration technique
1) LeSpécifications et paramètres techniques
|
Nom de l'article
|
Indice
|
|
Matrice d'analyse
|
Fe, Al, Cu, Zn, Ni, Pb, Mg, etc. Ils sont également utilisés pour les produits chimiques.
|
|
Temps d'analyse
|
Selon le type d'échantillon, normalement c'est 20s.
|
|
Système optique
|
Pour-course
|
|
Range de longueur d'onde
|
160Je ne sais pas.580 nm
|
|
Puissance de travail
|
(220 ± 20)V ACJe suis désolé.50 ± 1)Hz,L'alimentation électrique monophasique avec mise à la terre de protection.
|
|
Température de fonctionnement
|
(10Je ne sais pas.30)°C
|
|
Température de stockage
|
(0Je ne sais pas.45),°C
|
|
Humidité de travail
|
20Pourcentage80Pourcentage
|
|
Exigence de pureté du gaz argon
|
99999%
|
|
Pression à l'entrée du gaz argon
|
0.5 MPa
|
|
Le débitmètre à gaz d'argon
|
Débit d'excitation 3,5 L/min,Maintenir le débit de 0,4 L/min,Débit en veille 0,1 L/min.
|
|
Puissance maximale d'excitation
|
Pour les appareils électriques
|
|
Puissance moyenne en veille
|
100 VA ou plus
|
|
Type de source lumineuse
|
Synthèse d'impulsions avec source lumineuse entièrement numérique (impulsion programmable avec source lumineuse entièrement numérique)
|
|
Fréquence des décharges
|
Maximum 1000 Hz
|
|
Courant de décharge
|
Maximum de 400 A
|
|
Pulsation d'allumage
|
1Je ne sais pas.14 kV
|
|
Pulse d' excitation d' étincelle
|
20Je ne sais pas.Pour les appareils électriques
|
|
Pulsation d' excitation par arc
|
20Je ne sais pas.60 V
|
|
Diamètre du trou de la table à étincelles
|
13 mm
|
2) LeSystème optique
Je... Système optique à spectre complet avec structure lpa-Runge
Je... Plage de longueur d'onde: 160Je ne sais pas.580 nm
Je... Détecteurs CMOS multifonctionnels de haute performance
Je... Résistance aux changements de température ambiante
Je... Conception de chambre optique intégrée, détecteur CMOS assure des ondes courtes pour obtenir les meilleures performances.
Je... Contrôle de température constante de la salle optique.°C.
3) Les produitsTableau d'échantillon d'étincelles
Je... La conception spéciale de la chambre d'excitation rend le nettoyage de la chambre d'excitation de l'échantillon plus pratique.
Je... The optimized argon gas path is designed to ensure the effective cooling of the firing station and the effective entry of metal dust into the filter during the excitation process which makes the sample excitation more stable and greatly reduces the intake of metal dust by the human bodyIl s'agit de protéger la santé et la sécurité des opérateurs.
Je... Un espace d'excitation plus petit qui réduit la consommation d'argon.
Je... Un appareil d'échantillonnage facile à utiliser.
Je... L'électrode a la fonction d'auto-soufflement qui rend la vie de l'électrode plus longue et beaucoup plus facile à nettoyer l'électrode.
Je... La taille du pore excité de 13 mm est plus favorable à l'analyse de l'échantillon.
Je... Le générateur d'échantillons ouvert peut être utilisé pour l'analyse d'échantillons de différentes tailles et formes.
Je... La conception de la structure de la lentille rend le démontage et l'essuyage de la lentille plus pratiques et la conception du lavage à l'argon peut prolonger le cycle de nettoyage de la lentille.
4) Les produitsSource lumineuse numérique
Je... Source lumineuse numérique complète à synthèse pulsée (source lumineuse numérique complète à impulsion programmable).
Je... Technologie de précombustion à haute énergie
Je... Conception optimale du circuit de commande et d'alimentation et fonction de protection parfaite contre les excitations.
Je... Fournir une forme d'onde optimale d'étincelle, d'arc ou d'excitation combinée pour différents échantillons d'analyse.
Je... FréquenceJe suis désolé.100Je ne sais pas.1000)Hz
Je... Courant de décharge:une puissance maximale de 400 A
5) Les produitsSystème d'acquisition de données
Je... Processeur DSP haute performance avec une fonction d'acquisition et de contrôle de données à très grande vitesse.
Je... L'acquisition d'une seule étincelle et l'acquisition d'un délai spectrale pour obtenir une mesure plus optimisée du contenu des éléments.
Je... Ordinateur externe (facultatif de l'utilisateur)
Je... Transmission de données Ethernet à haut débit
6) LeLogiciel d'analyse
Je... Logiciel d'analyse graphique basé sur le système d'exploitation Windows, pratique et pratique.
Je... Fonction de diagnostic automatique complet du système.
Je... Fonction de gestion de base de données parfaite, facile à interroger et à résumer les données.
Je... Algoritme de correction intelligent pour assurer la stabilité et la fiabilité de l'instrument.
Je... Compléter les informations sur les lignes spectrales et l'algorithme de déduction des interférences pour assurer une analyse plus précise.
Je... Adapté au dernier système d'exploitation Windows.
7) LeListe des principaux composants de base et origine
|
Je ne veux pas.
|
Nom
|
Marque
|
Origine
|
|
1
|
Array CMOS
|
Le HAMAMATSU
|
Le Japon
|
|
2
|
Réglage
|
- Je ne sais pas.
|
L'Allemagne
|
|
3
|
Verres optiques
|
- Je ne sais pas.
|
L'Allemagne
|
|
4
|
Fibre optique
|
Agilent
|
Chine
|
|
5
|
Fente
|
Lenoxlaser
|
Chine
|
|
6
|
Filtreur
|
TDK
|
Le Japon
|
|
7
|
Capteur de pression
|
SSI
|
Chine
|
|
8
|
Bloc de soupape
|
Attaque aérienne
|
Taiwan
|
|
9
|
Source lumineuse numérique modulaire
|
nuojin
|
nuojin
|
|
10
|
Contrôle principal et acquisition de données
|
nuojin
|
nuojin
|
|
11
|
Système optique sous vide
|
nuojin
|
nuojin
|
|
12
|
Module de la station de tir
|
nuojin
|
nuojin
|
|
13
|
Logiciel du système
|
nuojin
|
nuojin
|
|
14
|
Ordinateur
|
Je vais faire ça.
|
Chine
|
|
15
|
Imprimante
|
HP
|
Chine
|
|
16
|
Échantillons standard
|
Norme nationale
|
Marque chinoise ou étrangère
|
3.Éléments d'analyse et gamme
|
Le programme
|
alliage à faible teneur en Fe
|
Acier de Fe-Cr-Ni
|
Acier Fe-Cr
|
|
Éléments
|
- Je vous en prie.
|
Je suis désolé.
|
- Je vous en prie.
|
Je suis désolé.
|
- Je vous en prie.
|
Je suis désolé.
|
|
C
|
0.0006
|
1.3
|
0.008
|
2.5
|
0.04
|
2.2
|
|
Je sais.
|
0.01
|
3.9
|
0.09
|
4
|
0.1
|
1.4
|
|
Nom de l'entreprise
|
0.03
|
2.1
|
0.12
|
16
|
0.1
|
1.5
|
|
P
|
0.002
|
0.12
|
0.003
|
0.3
|
0.006
|
0.05
|
|
S
|
0.002
|
0.16
|
0.001
|
0.4
|
0.001
|
0.3
|
|
Cr
|
0.01
|
4.5
|
7.4
|
32
|
7.8
|
24
|
|
Je ne sais pas
|
0.004
|
4.4
|
0.8
|
48
|
0.09
|
4.2
|
|
Je vous en prie.
|
0.0004
|
1.3
|
0.08
|
4.2
|
0.02
|
1
|
|
Je vous en prie.
|
0.003
|
1.5
|
0.005
|
1.7
|
0.1
|
1.7
|
|
- Je vous en prie.
|
0.0002
|
0.5
|
0.05
|
4.5
|
0.02
|
0.5
|
|
Co.
|
0.001
|
0.5
|
0.008
|
17
|
0.01
|
0.5
|
|
- Je vous en prie.
|
0.002
|
1.2
|
0.005
|
1.1
|
0.006
|
0.4
|
|
Nb
|
0.002
|
0.3
|
0.02
|
2
|
|
|
|
V
|
0.0003
|
0.9
|
0.02
|
9.5
|
0.03
|
1.1
|
|
W
|
0.03
|
2.1
|
0.002
|
4.1
|
0.05
|
0.7
|
|
Pb
|
0.0003
|
0.03
|
0.0001
|
0.02
|
|
|
|
B. Pour
|
0.0006
|
0.02
|
0.0007
|
0.02
|
|
|
|
- Je ne sais pas
|
0.001
|
0.09
|
0.0003
|
0.05
|
|
|
|
Zn
|
0.002
|
0.04
|
0.006
|
0.008
|
|
|
|
Comme
|
0.0007
|
0.1
|
0.0004
|
0.04
|
|
|
|
Bi
|
0.0001
|
0.01
|
0.00004
|
0.003
|
|
|
|
Zr
|
0.004
|
0.35
|
|
|
|
|
|
À peu près
|
0.0004
|
0.002
|
0.0003
|
0.001
|
|
|
|
Sb
|
0.0002
|
0.02
|
0.0005
|
0.022
|
|
|
|
N
|
0.002
|
0.09
|
0.004
|
0.9
|
|
|
|
Le Fe
|
Matrice
|
Matrice
|
Matrice
|
|
Le programme
|
Fer de fonte
|
Castes à dureté Fe-Cr
|
Acier Fe-Mn
|
Acier à feu-outil
|
|
Éléments
|
- Je vous en prie.
|
Je suis désolé.
|
- Je vous en prie.
|
Je suis désolé.
|
- Je vous en prie.
|
Je suis désolé.
|
- Je vous en prie.
|
Je suis désolé.
|
|
C
|
1.8
|
4.5
|
0.9
|
3.4
|
0.5
|
2.4
|
0.08
|
2.2
|
|
Je sais.
|
0.2
|
4.7
|
0.2
|
2.5
|
0.3
|
1.7
|
0.04
|
1.5
|
|
Nom de l'entreprise
|
0.06
|
4.7
|
0.1
|
2.4
|
5.3
|
23
|
0.04
|
1.7
|
|
P
|
0.02
|
0.8
|
0.01
|
0.3
|
0.01
|
0.2
|
0.004
|
0.07
|
|
S
|
0.003
|
0.2
|
0.01
|
0.15
|
0.006
|
0.11
|
0.001
|
0.06
|
|
Cr
|
0.03
|
10.5
|
0.4
|
34
|
0.08
|
3.8
|
1.8
|
14
|
|
Je ne sais pas
|
0.05
|
6.8
|
0.05
|
32
|
0.04
|
3.5
|
0.07
|
0.55
|
|
Je vous en prie.
|
0.01
|
2.1
|
0.1
|
4
|
0.1
|
2
|
0.02
|
9.4
|
|
Je vous en prie.
|
0.002
|
0.12
|
|
|
0.008
|
0.12
|
0.005
|
1.6
|
|
- Je vous en prie.
|
0.06
|
2.2
|
0.06
|
1.5
|
0.02
|
0.6
|
0.04
|
0.5
|
|
Co.
|
0.008
|
0.03
|
|
|
0.007
|
0.1
|
0.008
|
8
|
|
- Je vous en prie.
|
0.007
|
1
|
0.01
|
0.14
|
0.004
|
0.4
|
|
|
|
Nb
|
0.002
|
0.7
|
0.1
|
0.7
|
0.08
|
0.42
|
|
|
|
V
|
0.01
|
0.7
|
0.02
|
1.2
|
0.01
|
0.84
|
0.03
|
2.5
|
|
W
|
0.007
|
1
|
|
|
|
|
0.06
|
19
|
|
Pb
|
0.0002
|
0.04
|
|
|
|
|
0.0001
|
0.07
|
|
M.g.
|
0.001
|
0.14
|
|
|
|
|
|
|
|
B. Pour
|
0.002
|
0.5
|
|
|
0.0009
|
0.02
|
|
|
|
- Je ne sais pas
|
0.003
|
0.3
|
|
|
0.008
|
0.07
|
0.007
|
0.05
|
|
Je vous en prie.
|
0.002
|
0.12
|
|
|
|
|
|
|
|
Ce
|
0.004
|
0.09
|
|
|
|
|
|
|
|
N
|
|
|
|
|
0.01
|
0.09
|
0.008
|
0.05
|
|
Le
|
0.014
|
0.016
|
|
|
|
|
|
|
|
Le Fe
|
Matrice
|
Matrice
|
Matrice
|
Matrice
|
|
Le programme
|
alliage d'Al-Si
|
alliage Al-Zn
|
Alliage d'Al-Cu
|
alliage Al-Mg
|
Alliage pur d'Al
|
|
Éléments
|
- Je vous en prie.
|
Je suis désolé.
|
- Je vous en prie.
|
Je suis désolé.
|
- Je vous en prie.
|
Je suis désolé.
|
- Je vous en prie.
|
Je suis désolé.
|
- Je vous en prie.
|
Je suis désolé.
|
|
Je sais.
|
0.02
|
24
|
0.02
|
9.4
|
0.02
|
7
|
0.02
|
2.3
|
0.01
|
1.2
|
|
Le Fe
|
0.02
|
4
|
0.03
|
1
|
0.05
|
1.9
|
0.07
|
0.8
|
0.01
|
4
|
|
- Je vous en prie.
|
0.005
|
6
|
0.01
|
4.3
|
0.01
|
13
|
0.007
|
1
|
0.002
|
1
|
|
Nom de l'entreprise
|
0.005
|
1
|
0.02
|
1
|
0.05
|
1
|
0.03
|
2.4
|
0.001
|
1
|
|
M.g.
|
0.01
|
1.5
|
0.01
|
4
|
0.01
|
2.7
|
0.006
|
10.2
|
0.002
|
1
|
|
Cr
|
0.005
|
0.5
|
0.01
|
0.4
|
0.01
|
0.14
|
0.01
|
0.4
|
0.001
|
0.15
|
|
Je ne sais pas
|
0.02
|
2.5
|
0.01
|
0.2
|
0.01
|
2.3
|
0.005
|
0.25
|
0.001
|
0.16
|
|
Zn
|
0.005
|
3.5
|
0.01
|
12
|
0.05
|
3.5
|
0.01
|
1
|
0.002
|
0.5
|
|
- Je vous en prie.
|
0.005
|
0.4
|
0.005
|
0.3
|
0.001
|
0.2
|
0.007
|
0.3
|
0.001
|
0.15
|
|
Je suis
|
0.001
|
0.2
|
|
|
|
|
0.001
|
0.009
|
|
|
|
Bi
|
0.02
|
0.6
|
0.002
|
0.6
|
0.02
|
0.6
|
0.02
|
0.6
|
0.02
|
0.6
|
|
À peu près
|
0.002
|
0.03
|
|
|
|
|
|
|
|
|
|
Cd
|
0.001
|
0.3
|
0.002
|
0.3
|
0.01
|
0.3
|
0.01
|
0.3
|
0.001
|
0.3
|
|
Ce
|
|
|
|
|
|
|
0.05
|
0.3
|
0.05
|
0.3
|
|
Co.
|
0.003
|
0.4
|
0.01
|
0.05
|
0.03
|
0.4
|
0.03
|
0.4
|
0.009
|
0.4
|
|
Je vais.
|
0.005
|
0.2
|
|
|
|
|
0.009
|
0.02
|
0.002
|
0.06
|
|
Je vous en prie.
|
|
|
|
|
|
|
0.02
|
0.12
|
0.02
|
0.12
|
|
Pb
|
0.005
|
0.5
|
0.005
|
0.5
|
0.01
|
0.5
|
0.001
|
0.5
|
0.002
|
0.5
|
|
Sb
|
0.005
|
0.4
|
|
|
0.1
|
0.4
|
|
|
|
|
|
- Je ne sais pas
|
0.003
|
0.5
|
0.005
|
0.2
|
0.02
|
0.3
|
0.0007
|
0.2
|
0.01
|
0.2
|
|
- Je ne sais pas.
|
0.005
|
0.1
|
|
|
|
|
|
|
|
|
|
V
|
0.005
|
0.2
|
0.005
|
0.03
|
0.01
|
0.03
|
0.002
|
0.03
|
0.004
|
0.05
|
|
Zr
|
0.005
|
0.2
|
0.01
|
0.3
|
0.001
|
0.2
|
0.003
|
0.12
|
0.001
|
0.12
|
|
Pr
|
|
|
|
|
|
|
0.005
|
0.03
|
0.005
|
0.03
|
|
N°
|
|
|
|
|
|
|
0.02
|
0.12
|
0.02
|
0.12
|
|
- Je ne sais pas.
|
|
|
|
|
|
|
0.001
|
0.006
|
0.001
|
0.006
|
|
P
|
0.002
|
0.005
|
|
|
|
|
|
|
|
|
|
Je vous en prie.
|
Matrice
|
Matrice
|
Matrice
|
Matrice
|
Matrice
|
|
Le programme
|
D'autres produits
|
D'autres métaux non métalliques
|
Aluminium, bronze
|
Bronze en plomb d'étain
|
|
Éléments
|
- Je vous en prie.
|
Je suis désolé.
|
- Je vous en prie.
|
Je suis désolé.
|
- Je vous en prie.
|
Je suis désolé.
|
- Je vous en prie.
|
Je suis désolé.
|
|
Zn
|
0.5
|
45
|
0.01
|
0.8
|
0.04
|
7
|
0.003
|
11.3
|
|
Zn
|
|
|
18
|
33.5
|
|
|
|
|
|
Pb
|
0.01
|
6
|
0.002
|
1.3
|
0.002
|
0.12
|
0.001
|
21
|
|
- Je ne sais pas
|
0.009
|
9.5
|
0.009
|
5.8
|
0.003
|
2.5
|
0.005
|
19
|
|
P
|
0.002
|
0.2
|
0.003
|
0.07
|
0.002
|
0.2
|
0.001
|
1
|
|
Nom de l'entreprise
|
0.001
|
5.3
|
0.0009
|
1.8
|
0.001
|
2.4
|
0.001
|
0.4
|
|
Le Fe
|
0.02
|
3
|
0.03
|
2.7
|
0.005
|
6
|
0.003
|
1
|
|
Je ne sais pas
|
0.009
|
1.8
|
5.5
|
34
|
0.002
|
6
|
0.001
|
5
|
|
Je sais.
|
0.001
|
4.6
|
0.0009
|
0.8
|
0.004
|
0.3
|
0.002
|
1.4
|
|
M.g.
|
0.001
|
0.01
|
0.003
|
0.7
|
|
|
|
|
|
Cr
|
0.001
|
0.2
|
0.0003
|
1.8
|
|
|
|
|
|
Le
|
|
|
|
|
|
|
|
|
|
Comme
|
0.001
|
0.2
|
0.003
|
0.05
|
0.001
|
0.03
|
0.004
|
0.2
|
|
Sb
|
0.001
|
0.4
|
|
|
0.001
|
0.1
|
0.001
|
0.6
|
|
Cd
|
0.001
|
0.02
|
|
|
0.001
|
0.01
|
|
|
|
Bi
|
0.002
|
5.5
|
0.001
|
0.1
|
0.002
|
0.12
|
0.006
|
1
|
|
Ag
|
0.007
|
0.1
|
0.002
|
0.1
|
|
|
0.001
|
0.06
|
|
Je suis
|
|
|
|
|
|
|
|
|
|
Co.
|
0.004
|
0.5
|
0.007
|
0.3
|
|
|
0.001
|
0.2
|
|
Je vous en prie.
|
0.001
|
6.7
|
0.0009
|
2
|
3.0
|
12
|
0.01
|
0.6
|
|
S
|
0.001
|
0.15
|
0.0004
|
0.08
|
|
|
0.001
|
0.5
|
|
B. Pour
|
0.002
|
0.005
|
0.003
|
0.009
|
|
|
|
|
|
- Je vous en prie.
|
|
|
0.003
|
0.15
|
|
|
|
|
|
Le
|
0.003
|
1.4
|
|
|
|
|
0.005
|
0.5
|
|
- Je vous en prie.
|
Matrice
|
Matrice
|
Matrice
|
Matrice
|
|
Le programme
|
Le cuivre rouge
|
D'une épaisseur
|
D'une épaisseur de
|
|
Éléments
|
- Je vous en prie.
|
Je suis désolé.
|
- Je vous en prie.
|
Je suis désolé.
|
- Je vous en prie.
|
Je suis désolé.
|
|
Zn
|
0.001
|
0.3
|
0.005
|
0.23
|
0.2
|
6
|
|
Zn
|
|
|
|
|
|
|
|
Pb
|
0.001
|
1.5
|
0.005
|
0.3
|
0.01
|
0.8
|
|
- Je ne sais pas
|
0.001
|
0.3
|
0.005
|
0.18
|
0.05
|
0.7
|
|
P
|
0.001
|
0.02
|
|
|
0.005
|
0.08
|
|
Nom de l'entreprise
|
0.0001
|
0.1
|
0.005
|
0.08
|
0.2
|
1.8
|
|
Le Fe
|
0.001
|
0.2
|
0.02
|
0.28
|
0.1
|
1.7
|
|
Je ne sais pas
|
0.001
|
0.5
|
0.005
|
0.35
|
0.05
|
1
|
|
Je sais.
|
|
|
0.02
|
0.3
|
1.5
|
5
|
|
M.g.
|
0.001
|
0.01
|
|
|
0.002
|
0.01
|
|
Cr
|
0.001
|
0.03
|
0.002
|
0.006
|
|
|
|
Le
|
0.005
|
0.05
|
|
|
|
|
|
Comme
|
0.005
|
0.3
|
|
|
0.005
|
0.08
|
|
Sb
|
0.005
|
0.35
|
|
|
0.005
|
0.07
|
|
Cd
|
0.001
|
0.03
|
|
|
|
|
|
Bi
|
0.001
|
0.07
|
|
|
0.002
|
0.02
|
|
Ag
|
0.006
|
0.05
|
|
|
|
|
|
Je suis
|
|
|
0.32
|
3.2
|
|
|
|
Co.
|
0.001
|
0.05
|
0.15
|
2
|
|
|
|
Je vous en prie.
|
0.002
|
0.02
|
0.02
|
0.2
|
0.02
|
0.35
|
|
S
|
0.001
|
0.05
|
|
|
0.005
|
0.02
|
|
B. Pour
|
0.001
|
0.03
|
|
|
|
|
|
Le
|
0.001
|
0.06
|
|
|
|
|
|
- Je vous en prie.
|
Matrice
|
Matrice
|
Matrice
|
Nom de l'entreprise:
Je... Cette fiche de programme est remplie en fonction des exigences contractuelles réelles du client.
Je... Si les clients ont besoin d'échantillons standard, veuillez fournir les numéros d'échantillons et acheter par eux-mêmes.
Je... Si le client utilise une application spéciale et est disposé à fournir un échantillon pour développer la courbe,le client doit fournir le contenu exact des éléments de l'échantillon et assurer l'uniformité de l'échantillon, mais cette courbe ne peut pasIl agit comme l'indice d'acceptation de l'instrument.

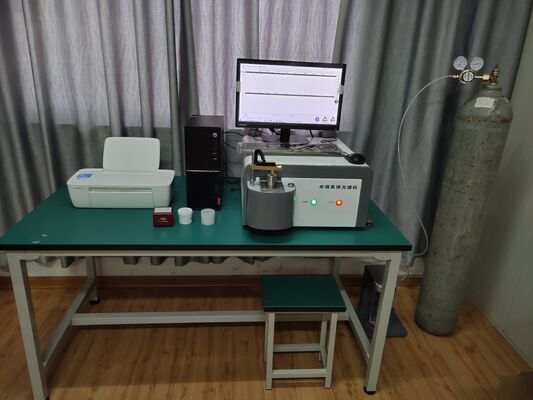

4.Environnement de laboratoire
1)Exigences environnementales
L'instrument doit être placé dans un laboratoire spécial d'une superficie intérieure supérieure à 10 mètres carrés et veiller à ce que le laboratoire ne soit pas entouré de gaz nocifs, inflammables et corrosifs.
Attention: il est interdit de placer cet instrument dans un laboratoire d'analyse chimique.
Température de fonctionnement: 10°CJe ne sais pas.30°C, et la fluctuation de la température ambiante dans les 3 heures est inférieure à 2°C.
Température de stockage: 0°CJe ne sais pas.45°C
Humidité relative de l'environnement: 20% ~ 80%. Pour les zones humides, un déshumidificateur est nécessaire.
Si les prescriptions ci-dessus ne sont pas respectées, la durée de vie et la précision de mesure de l'instrument peuvent être affectées.
2)Besoin de puissance
L'alimentation électrique: une seule phase 220 + 20V, 1KVA.
Pour assurer l'utilisation normale du spectromètre Innovate NJ-QP880, veuillez installer un régulateur de tension de 1 kVA à 3 kVA à phase unique 220 V CA.
Assurez-vous que l'instrument est utilisé de manière fiable, préparez un seul fil de mise à la terre pour l'instrument et que la résistance de mise à la terre est inférieure à 4 ohms.
3)Exigence d'argon
Pureté ≥ 99,999%, teneur en oxygène ≤ 2 ppm, teneur en H2O ≤ 5 ppm, ((La bouteille de gaz argon ne peut pas être stockée en plein air et la pluie est strictement interdite.)
S'ils ne contiennent pas d'argon de haute pureté, il est recommandé d'utiliser un purificateur d'argon.
Débit de gaz d'argon: débit de veille d'environ 0,1 L/min, débit de maintien d'environ(0.4 à 0.5)L/min, débit d'excitation d'environ 3,5 L/min.
pression réglée du gaz argon: 0,5 MPa.
4)Tubes de connexion à argon
Il est nécessaire d'utiliser le tube spécial de raccordement argon en acier inoxydable.
5) Bouteille d'échappement
Les gaz d'échappement de l'instrument sont déchargés par un tube de renforcement en PVC (14 mm de diamètre intérieur) dans une bouteille de filtre.
6) LePréparation des échantillons
Pour les échantillons à base de fer, les échantillons doivent être préparés par un mécanisme de meulage spécial, une machine à double disque et une meuleuse à moulin sont nécessaires,qui sont destinés au broyage à la surface d'échantillons de fer et d'acierL'échantillon de fonte blanc doit être uniforme.
L'utilisateur doit préparer une machine de découpe pour le traitement d'échantillons qui ne sont pas adaptés à l'analyse spectroscopique.
Les échantillons doivent être uniformes, sans pores ni défauts de coulée, la surface doit être lisse, sans oxyde, sans tache d'huile et sans taches.
7) LeExigence d'échantillonnage standard
Un échantillon standard est donné au hasard pour corriger la courbe spectrale globale de l'instrument.les utilisateurs doivent préparer des échantillons standard supplémentaires adaptés à leurs propres types de produits pour l'étalonnage des courbes d'analyse instrumentale;.
8)Exigence d'ordinateur et d'imprimante
Préparer un ordinateur avec une configuration classique, une mémoire de 1 Go ou plus, un processeur à double noyau de 1,8 GHz ou plus, pour installer le logiciel d'analyse du spectromètre Innovate T5.
Préparez une imprimante pour imprimer les rapports d'analyse.
Votre message doit contenir entre 20 et 3 000 caractères!
French
