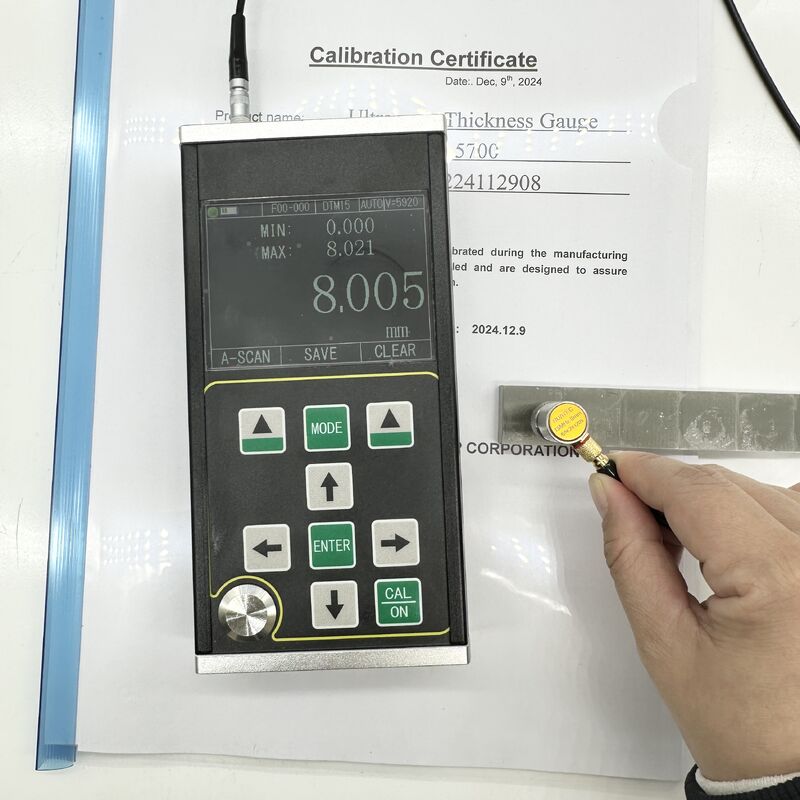

TG-5700 Grande plage de mesure Épaisseur ultrasonore de haute précision
Le TG-5700 est un nouveau type d'épaisseur ultrasonore numérique portable de haute précision avec balayage A/B. Il adopte le principe de mesure d'épaisseur par ultrasons basé sur la réflexion d'impulsions. Il convient à la mesure de l'épaisseur des matériaux qui peuvent propager les ultrasons à une vitesse constante et obtenir la réflexion de leur face arrière. La résolution de mesure est de 0,001 mm et la plage de mesure est aussi fine que 0,15 mm (acier).
Ce produit peut mesurer avec précision des plaques et des pièces usinées. D'autre part, il peut surveiller le degré d'amincissement des tuyaux et des récipients sous pression dans les équipements de production après corrosion pendant l'utilisation. Il peut être utilisé dans les domaines du pétrole, de la chimie, de la métallurgie, de la construction navale, de l'aérospatiale, de l'énergie et autres.
Paramètres de spécification
|
Article
|
TG-5700
|
|
Type de sonde
|
Sonde monocristalline / sonde bicristalline
|
|
Plage de mesure (acier 45#)
|
0,15 mm – 1800 mm
|
|
Stabilité d'indication
|
La technologie de passage par zéro et d'écho multiple est adoptée pour garantir que la valeur de mesure d'épaisseur n'est pas affectée par la force de l'écho, le coefficient d'atténuation du matériau, le gain et la hauteur de la porte, et présente une stabilité et une fiabilité de mesure élevées.
|
|
Fréquence de mesure
|
4 Hz,8 Hz,16 Hz
|
|
Résolution
|
0,1 mm,0,01 mm,0,001 mm(0,01 pouce,0,001 pouce,0,0001 pouce)
|
|
Précision
|
0,001 mm
|
|
Générateur d'impulsions
|
L'émission d'onde carrée négative est adoptée, et la largeur d'impulsion et la tension sont automatiquement adaptées à la sonde.
|
|
Plage de vitesse du son
|
400-19999 m/s
|
|
Bloc d'étalonnage
|
4 mm(acier)
|
|
Arrêt automatique
|
On peut choisir 5 minutes, 10 minutes, 20 minutes et arrêt manuel.
|
|
Étalonnage de la sonde
|
Étalonnage en un point, étalonnage multipoint
|
|
Gain
|
Contrôle automatique du gain, contrôle manuel du gain
|
|
Plage de gain
|
0~70 dB
|
|
Mode de détection
|
Radiofréquence (RF), demi-onde positive (POS), demi-onde négative (NEG), onde complète (FULL)
|
|
Mode de mesure
|
(1) MB-E : mode de mesure basé sur le temps de transit de l'écho initial au premier écho de fond ; (2) E-E : mode de mesure avec pénétration du revêtement, l'écho arbitraire Em–En est optionnel ; (3) ME-E : mode de mesure d'écho multiple ; (4) THIN : mode de mesure de paroi mince ;
|
|
Mode numérique
|
Mode valeur d'épaisseur, mode différence/taux de réduction, mode valeur maximale/minimale
|
|
Mode A-scan
|
Disponible
|
|
Mode B-scan
|
Disponible
|
|
Indication de couplage
|
Disponible
|
|
Indication de batterie
|
Disponible
|
|
Langue
|
Anglais
|
|
Unité
|
mm/pouce
|
|
Opération de menu
|
Disponible
|
|
Fonction logicielle
|
Réglage de porte dynamique, réglage de blanc (Blank), réglage de blanc d'écho (E-blank), gel d'écho, translation et mise à l'échelle d'écho
|
|
Fonction de stockage
|
Il peut stocker 100 000 épaisseurs (100 groupes, 1000 dans chaque groupe), 500 groupes de formes d'onde A-scan et 500 groupes de formes d'onde B-scan simultanément.
|
|
Mise à niveau du programme hôte
|
Disponible
|
|
Affichage
|
Écran TFT-LCD couleur 3,5 "QVGA (320 × 240)
|
|
Transmission de données
|
Il prend en charge la communication série RS-232 et l'USB pour transmettre des données à l'ordinateur.
|
|
Température de fonctionnement
|
-10℃～＋50℃; Avec des exigences spéciales, il peut atteindre - 20 ℃;
|
|
Tension de fonctionnement
|
Quatre piles AA n° 5 sont nécessaires. Lorsque la puissance est insuffisante, il y a une invite de basse tension.
|
|
Dimensions hors tout
|
204 x 100 x 36 (mm)
|
|
Poids total
|
310 g(Sans batterie)
|
|
Batterie
|
4 piles sèches AA
|
Caractéristiques principales
● Ce produit dispose d'un mode A-scan, d'un mode B-scan et d'un mode d'affichage numérique ;
● La plage de mesure est large, et la technologie unique "écho multiple" est adoptée pour réaliser la mesure de pièces ultra-minces, avec une épaisseur de mesure minimale de 0,15 mm (acier) ;
● Ce produit peut mesurer l'épaisseur avec une grande précision, et la résolution de mesure maximale peut atteindre 0,001 mm ; La résolution de répétition peut atteindre ± 0,002 mm ;
● Il a les fonctions de pénétration du revêtement et de mesure écho à écho, qui est utilisé pour mesurer des matériaux avec une couche de peinture et un revêtement sur la surface ;
● Modes de mesure multiples : les modes mb-e, E-E et me-e répondent à la mesure de pièces épaisses conventionnelles ; Le mode Thin réalise la mesure de pièces minces ;
● Les modes numériques comprennent : le mode valeur d'épaisseur conventionnel, le mode différence/taux de réduction et le mode valeur maximale ;
● Deux modes de gain : gain automatique / gain manuel ;
● L'arrêt manuel et l'arrêt automatique peuvent être réglés, avec fonction d'économie d'énergie ;
● Il prend en charge une variété de sondes, y compris les sondes bicristallines et monocristallines, et prend en charge les sondes haute fréquence jusqu'à 20 MHz ;
● Il prend en charge le stockage de masse et peut stocker simultanément 100 000 valeurs d'épaisseur, 500 groupes de formes d'onde A-scan et 500 groupes de formes d'onde B-scan ;
● Grand écran couleur TFT-LCD de 3,5 pouces avec une résolution HD (QVGA) de 320x240 ;
● Il dispose d'une variété de méthodes d'étalonnage, prend en charge les modes d'étalonnage en un point, multipoint et manuel, et peut étalonner simultanément la vitesse du son et la position zéro de la sonde ; Il prend en charge la correction de chemin en V de la sonde bicristalline.
● Il prend en charge la conversion des systèmes métrique et impérial ; Il peut basculer entre les unités millimètre et pouce ;
● Il prend en charge l'affichage en anglais.
Matériaux applicables
Il convient pour mesurer l'épaisseur des métaux (tels que l'acier, la fonte, l'aluminium, le cuivre, etc.), des plastiques, des céramiques, du verre, de la résine, de la fibre de verre et d'autres bons conducteurs d'ultrasons.
