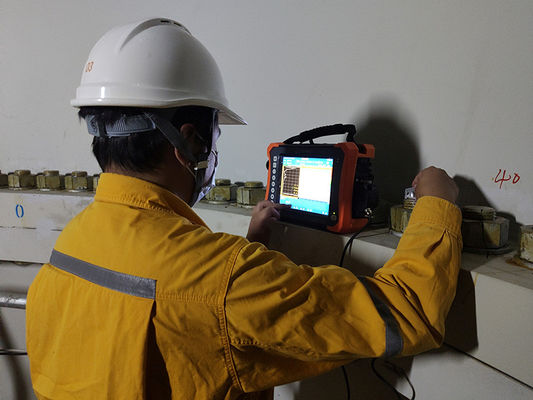

Machine de contrôle par ultrasons multifonction HPA-620PRT PA UT TOFD TFM pour l'inspection de matériaux composites de boulons de soudure

Machine de contrôle par ultrasons multifonction HPA-620PRT PA UT TOFD TFM pour l'inspection de matériaux composites de boulons de soudure
Machine de contrôle par ultrasons multifonction HPA-620PRT PA UT TOFD TFM pour l'inspection de matériaux composites de boulons de soudure Machine de contrôle par ultrasons multifonction HPA-620PRT PA UT TOFD TFM pour l'inspection de matériaux composites de boulons de soudure

Image Grand :  Machine de contrôle par ultrasons multifonction HPA-620PRT PA UT TOFD TFM pour l'inspection de matériaux composites de boulons de soudure

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Certification: CE
Numéro de modèle: HPA-620PRT, sous réserve de l'application de la présente directive.
Conditions de paiement et expédition:
Quantité de commande min: 1 pièce
Prix: USD67850/set - USD76700/set
Détails d'emballage: Boîte d'emballage en carton
Délai de livraison: 7 à 10 jours ouvrés après réception de votre paiement
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 10sets/mois
Contact

Machine de contrôle par ultrasons multifonction HPA-620PRT PA UT TOFD TFM pour l'inspection de matériaux composites de boulons de soudure

description de
Afficher: écran tactile 10.4-inch importer: 1 IPEX, 4 C5
Plage de température de fonctionnement: -10 ℃ ~ 40 ℃ Plage de température de stockage: -20 ℃ ~ 60 ℃
Note de protection entrante: IP65
Mettre en évidence:

Machine de contrôle par ultrasons HPA-620PRT

,

Machine multifonction PA UT TOFD TFM

,

Équipement d'inspection de matériaux composites de boulons de soudure

Machine de contrôle ultrasonique multifonction HPA-620PRT pour le contrôle des soudures, boulons et matériaux composites par PA UT TOFD TFM


Le HUATEC HPA-620PRT est un nouveau détecteur de défauts à ultrasons à réseau phasé portable 32:128PR nouvellement développé.

Il est équipé du module d'inspection ultrasonique conventionnel, du module TOFD, du module à réseau phasé conventionnel et du module d'imagerie TFM, prenant en charge le balayage simultané de TOFD et de réseau phasé, ainsi que des sondes à double réseau. Doté d'un écran tactile résistant à l'eau et à l'huile et de capacités d'enregistrement de données d'inspection complètes, le HUATEC HPA-620PRT est un détecteur de défauts avancé et intelligent à réseau phasé TFM avec fonction de balayage C.


Paramètre:


Canaux
Mode Mode PA/TFM Mode UT Mode TOFD
Nombre 32:128 2 2
Paramètre Physique
Affichage Écran tactile de 10,4 pouces
Importation 1 IPEX, 4 C5
Ports d'E/S 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP (DisplayPort) (peut être converti en HDMI)
WIFI
Port encodeur LEMO 1B
Port TTL I/O
GPS Oui
Stockage Interne : 64 Go ; Externe : clé USB
Poids 5 kg (sans batterie)
Dimensions 350 mm × 250 mm × 130 mm
(L × l × H)
AC 100V~240V 50Hz/60Hz
DC 13,5V
Type de batterie Batterie au lithium
Capacité de la batterie Double batterie, chacune<100Wh
Autonomie de la batterie ≥4,5h
Température Plage de température de fonctionnement : -10℃~40℃
Plage de température de stockage : -20℃~60℃
Indice de protection IP65
UT
PRF 25Hz~10kHz
Tension de l'émetteur 75V~250V (charge 50Ω)
Largeur d'impulsion 30ns~1000ns, par pas de 5ns
Amortissement 400Ω, 80Ω
Taux d'échantillonnage 100MHz
Bande passante 0,5MHz~20MHz (-3dB)
Gain 0,0dB~110,0dB
Excès de sensibilité ≥60dB (bande étroite), ≥52dB (bande large) (transducteurs 2,5P20, trous plats de 200mmφ2)
Erreur de linéarité verticale ≤3%
Erreur de linéarité horizontale ≤0,1%
Résolution ≥26dB(2,5P20)
Plage dynamique ≥30dB
Filtre Passe-haut, passe-bas et passe-bande étroit multiples
Redressement RF (mode TOFD), onde entière, demi-onde +, demi-onde -
Canaux 2 canaux
Couverture maximale 10000mm (en onde longitudinale dans l'acier)
Porte A/B/G
Début de porte Plage complète
Largeur de porte Début de porte à plage complète
Seuil de porte 1~99%
Alarme Sonore/Optique
Point de mesure Avant/Pic
TCG 16
Réseau phasé/TFM
Canaux 32:128
Ouverture maximale 32 éléments
Éléments maximum 128 éléments
Loi de focalisation ≥1024
Angle de balayage -89°~89°
Étalonnage Vitesse, retard, TCG, ACG, encodeur
Volume de test 1000mm
Incrément d'angle minimum 0,1° (réglage automatique)
Taux d'échantillonnage 100MHz, 10 bits
Redressement Onde entière
Hauteur de l'écran A-scan 800% de la hauteur de l'écran (maximum)
Gain analogique réglable 80dB
PRF max 20kHz
Tension de l'émetteur 20V~110V (charge 50Ω)
Type d'impulsion Onde carrée bipolaire
Largeur d'impulsion 30ns~1000ns, par pas de 5ns
Bande passante 0,5MHz~20MHz (-3dB)
Filtre Passe-haut, passe-bas, passe-bande étroit multiples
Déclenchement Encodeur, basé sur le temps
Point de mesure Avant/Pic
Lecture Amplitude ; trajet du faisceau ; horizontal ; profondeur
Résolution de mesure 0,5mm
Mode de balayage Balayage L/S/C/D, TFM
Longueur de balayage ≥15 mètres
Vitesse de balayage ≥30mm/s
Imagerie TFM 2D en direct
Nombre de points de focalisation en TFM Max 1 000 000 points
Imagerie 3D-Reconstruction Oui


Portée :

Inspection de soudures conventionnelles

Inspection C-scan par réseau phasé de matériaux composites

Inspection de boulons et de tuyaux filetés

Inspection de joints PE

Solution pour l'inspection de soudures de tubes de petit diamètre


Caractéristiques :

Canaux d'inspection

  • Module réseau phasé 38:128PR
  • Module d'imagerie TFM
  • Balayage simultané de TOFD et de réseau phasé
  • Prend en charge les sondes à double réseau
  • TOFD 2 canaux ; contrôle ultrasonique conventionnel 2 canaux

La fonctionnalité du HPA-620PRT offre une grande satisfaction aux diverses demandes des utilisateurs.


Module réseau phasé

  • Inspection TFM par onde longitudinale ; inspection TFM par onde transversale
  • Inspection TFM de soudures bout à bout ; inspection conventionnelle de soudures bout à bout ; inspection conventionnelle de soudures bout à bout (avec balayage simultané de TOFD et de réseau phasé)
  • Inspection C-scan TFM et inspection C-scan conventionnelle pour les plaques
  • Inspection TFM et inspection conventionnelle de boulons
  • Inspection TFM de corrosion ; inspection conventionnelle de corrosion
  • Inspection TKY

Module TOFD

  • Configuration des paramètres de procédure ; configuration des paramètres de sonde et de coin

Les utilisateurs peuvent calculer les paramètres pertinents en fonction des paramètres de la sonde et de la procédure, notamment : PCS, couverture de balayage, couverture de fond, angles inclus du faisceau.


Affichage

  • Le HPA-620PRT est équipé d'un écran TFT de qualité industrielle de 10,4 pouces, avec fonctionnement tactile, offrant des affichages optimaux sous forte lumière et en extérieur.

Conception de procédure

  • Offrant des modèles de simulation de processus, le HPA-620PRT peut également construire un modèle en important les dimensions des objets via un logiciel de CAO. Personnalisez le processus d'inspection dédié des utilisateurs et fournissez un service complet pour toute la gamme de solutions.Machine de contrôle par ultrasons multifonction HPA-620PRT PA UT TOFD TFM pour l'inspection de matériaux composites de boulons de soudureMachine de contrôle par ultrasons multifonction HPA-620PRT PA UT TOFD TFM pour l'inspection de matériaux composites de boulons de soudureMachine de contrôle par ultrasons multifonction HPA-620PRT PA UT TOFD TFM pour l'inspection de matériaux composites de boulons de soudureMachine de contrôle par ultrasons multifonction HPA-620PRT PA UT TOFD TFM pour l'inspection de matériaux composites de boulons de soudure
