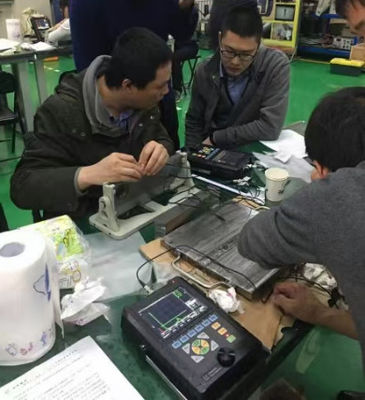

FD-GT-1010 Détecteur de défauts UT portable Machine d'essai à ultrasons à haute pénétration avec scanner de rail HSCQc1‐H2 optionnel

Détecteur de défauts portable UT FD-GT-1010, machine de contrôle par ultrasons à haute pénétration avec scanner de rail HSCQc1-H2 en option

Le détecteur de défauts ultrasonique numérique modèle FD-GT-1010 est développé avec la technologie de pointe du marché intérieur : entraînement à onde carrée. Stable en performance, portable, facile à utiliser, c'est un appareil d'un excellent rapport qualité-prix. Il est conforme à la nouvelle norme pour les récipients sous pression TSG R0004-2009 et à la norme européenne EN12668-1:2010.

L'écran équipé est un écran TFT haute résolution 1/2-T-R (640×480), maintenant une bonne condition de fonctionnement à l'extérieur ou en plein soleil. L'alimentation est fournie par une batterie d'une autonomie de 6 à 8 heures en service ininterrompu.

Il ne pèse que 1,5 kg. Il est applicable dans les domaines de travail mobiles ou aériens pour la pétrochimie, les récipients sous pression, l'énergie électrique et le transport ferroviaire.

Spécifications :

Caractéristiques :

• Une électronique sophistiquée avec une fréquence d'échantillonnage de 640 MHz permet au système de refléter rapidement les signaux des défauts et de les interpréter avec précision dans les détails, quelle que soit leur faiblesse ou leur petite taille, ce qui garantit le temps réel et la véracité des signaux d'écho.
• L'entraînement avancé à onde carrée confère à l'appareil une pénétrabilité extraordinaire avec un rapport signal/bruit élevé lorsqu'il est appliqué sur des matériaux à forte atténuation ou des pièces épaisses. La largeur d'impulsion d'entraînement, la tension d'entraînement et la résistance d'amortissement réglables contribuent à la haute résolution de l'appareil lorsqu'il est utilisé sur des pièces minces ou des composites.
• Technique de filtrage numérique PIR pour l'amélioration du rapport signal/bruit. La visualisation du spectre de fréquence de la sonde vous donne un aperçu de la sonde engagée.
• Écran TFT trans-réflectif de qualité 5,7" (640×480), adapté au travail en extérieur ou au soleil.
• Conforme à EN12688-1:2000, enregistrement et stockage longs et continus, conformes aux normes TSG R0004-2009.
• Réglage automatique de la vitesse des matériaux travaillés, et adaptation des paramètres tels que le temps de retard, la valeur K à différentes sondes ; les figures DAC et AVG peuvent être facilement organisées et dessinées.
• Port de carte SD pour le stockage de masse ; port USB pour le volume étendu à partir d'une clé USB, et pour le contrôle étendu à partir d'un clavier ou d'une souris, réalisant la communication, le transfert de données et la sortie papier avec un PC.
• Structure et apparence optimisées pour l'ergonomie avec une poignée réglable multi-angles. Pesant 1,5 kg, y compris la batterie et le chargeur intégrés pour une utilisation et un transport faciles.




• Scanner tandem destiné aux soudures de rails




  Le scanner tandem destiné aux soudures de rails - HSCQc1-H2 est conçu pour détecter les inclusions, les soufflures, la raréfaction à l'intérieur de la partie centrale du cordon de soudure de la section transversale du rail.

  Caractéristiques

  1. Le scanner est équipé de deux supports de sonde mobiles en direction opposée.

  2. La trajectoire sonore totale reste dans la pièce d'acier du rail.

  3. Placez le scanner équipé d'une paire de sondes T-R dans la partie centrale de la pièce de rail, et réglez le bouton de manière à ce que la sonde se déplace du point de départ de la règle jusqu'à la fermeture, ce qui accomplira le processus de détection de la tête au bas de la section transversale du cordon de soudure. La profondeur du défaut peut être lue sur la règle. Le scanner est absorbant pour les matières magnétiques.

  4. Avec une structure simple, un poids léger et une grande durabilité. Un sac étanche est fourni pour un transport pratique.

  5. Il peut être associé à tout instrument UT avec des paires de connecteurs T-R.

  6. Plus portable lorsqu'il est couplé aux modèles HUATEC FD-GT-1010 et FD-GT-1020 et adapté au travail sur le terrain.
