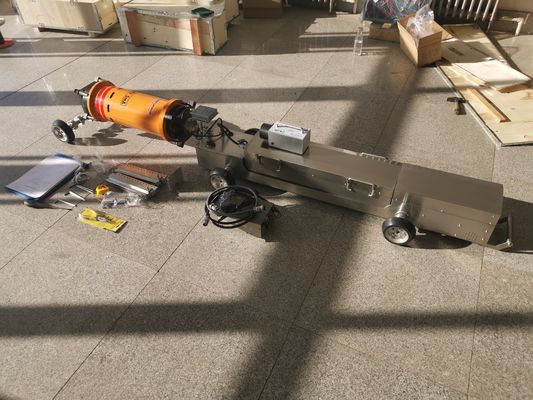

Chenille de radiographie HXPC-100B3X avec une précision de positionnement de ±5 mm pour les chantiers de construction de pipelines
Caractéristiques
l Contrairement au contrôle des équipements par écoute de sons, les manipulateurs peuvent contrôler les moments d'exposition et manipuler les chenilles de pipeline à rayons X pour avancer ou reculer via un orienteur magnétique.
l Les localisateurs magnétiques présentent les caractéristiques suivantes : précision de positionnement plus élevée, forte pénétrabilité et stabilité accrue. L'émetteur magnétique est équipé d'un affichage électrique.
l Les chenilles de pipeline à rayons X peuvent afficher la tension de la batterie et juger directement de l'utilisation de la batterie.
l Le logiciel des chenilles de pipeline à rayons X est écrit avec des codes de défaut. Veuillez vous référer au tableau des codes de défaut pour détecter les dysfonctionnements de l'équipement.
l La chenille de pipeline à rayons X a une taille plus petite, un poids plus léger, et elle est plus pratique pour le transport et l'utilisation.
l Équipé de toutes sortes de fonctions de protection, y compris la protection contre l'eau, la protection en cas d'absence de personne pendant 20 minutes, etc.
l Les utilisateurs peuvent remplacer facilement le contrôleur, la carte de circuit imprimé et d'autres pièces grâce à la conception modulaire.
l Le générateur adopte un petit détecteur de défauts portable à cible conique circonférentielle 1605 : le contrôleur et la tête de la machine sont séparés, ce qui est plus pratique pour les utilisateurs pour le remplacement, le débogage et les tests. Si le générateur est équipé du contrôleur, l'ensemble peut être utilisé comme un détecteur de défauts portable.
l La chenille est équipée d'une fausse charge, et le temps est réglé sur 0,2 minute. La chenille peut simuler le travail de charge réelle, comme l'exposition, l'avancement ou le recul sans connecter la tête du tuyau. Cette fonction permet aux utilisateurs d'apprendre à localiser et à déterminer les défauts.
l L'arbre d'allongement adopte une connexion sans clé, ce qui est plus pratique à remplacer.
l Le récepteur magnétique a 8 gammes d'engrenages, ce qui satisfait les exigences de différents diamètres.
Paramètres
|
Modèle de chenille
|
HXPC-100B3X
|
|
Diamètre intérieur de tuyau applicable
|
Φ170-380mm (Le diamètre intérieur)
|
|
Pente d'escalade optimale du tuyau de nettoyage
|
12°
|
|
méthode de contrôle
|
Positionnement magnétique
|
|
tension de sortie
|
60-160 kv
|
|
Courant de sortie
|
3 mA
|
|
temps d'exposition
|
0-3 min
|
|
précision de positionnement
|
±5 mm
|
|
Vitesse de déplacement
|
12 m/min
|
|
Tension / capacité de la batterie
|
108V/10AH
|
|
Distance de marche sans exposition
|
1km (aller-retour)
|
|
Épaisseur de paroi applicable
|
≤10mm
|
|
Longueur totale de la chenille (mm)
|
1870
(corps de la voiture 1170mm,
générateur 600mm, connexion 100)
|
|
Mode d'entraînement
|
Entraînement simple
|
|
taille du point focal
|
1.0*3.5
|
|
Angle de rayonnement X
|
360°*40°
|
|
Température ambiante de fonctionnement
|
-20°C à +75°C
|
|
température de stockage
|
0°C à +60°C
|
|
Humidité ambiante applicable
|
≤85%
|
|
Poids de la boîte à batterie
|
25Kg,42Kg
|
|
Poids du générateur
|
8.5kg
|
|
Poids d'escalade
|
≤30kg
|
|
Le rayon de braquage de la chenille
|
＞15D
|
|
Type de générateur
|
Tube de verre HUATEC XXH-1605
|

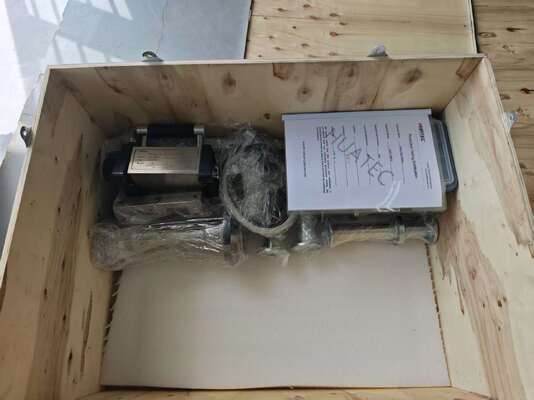

Livraison standard
|
Non.
|
Contenu de la composition
|
Quantité
|
Commentaire
|
|
1
|
Chenille (véhicule)
|
1 pc
|
|
|
2
|
Générateur de rayons X
|
1 pc
|
|
|
3
|
La batterie
|
2 boîtiers
|
|
|
4
|
Chargeur de batterie
|
1 pc
|
|
|
5
|
Émetteur de localisateur magnétique
|
1 pc
|
|
|
6
|
Récepteur de positionnement magnétique
|
1 pc
|
|
|
7
|
Chargeur de positionnement magnétique
|
1 pc
|
|
|
8
|
Arbre d'allongement
|
1 jeu
|
6 pc
|
|
9
|
Roues (grandes)
|
1 jeu
|
6 pc
|
|
10
|
Roues (petites)
|
1 jeu
|
6 pc
|
|
11
|
Plaque d'allongement
|
1 jeu
|
2 pc
|
|
12
|
Outil
|
1 jeu
|
|
|
13
|
Certificat de conformité, manuel
|
1 pc
|
|
|
14
|
Dessin d'assemblage
|
1 jeu
|
|
|
15
|
Tableau de comparaison des défauts
|
1 pc
|
|
Accessoires optionnels
Écran plombé/ Lettre plombée/ Cassette/ IQI/ Film/ Visionneuse de film/ Densimètre/ Dosimètre personnel de rayonnement/ Vêtements de protection/ Lampe d'alarme gamma
