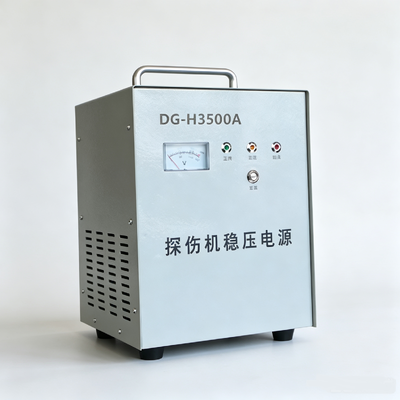

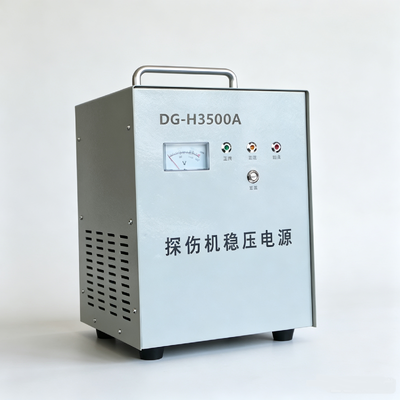

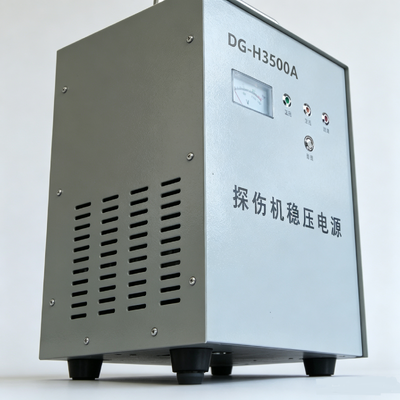

Stabilisateur de tension industriel DG-H3500A 3500VA Protection contre les surtensions et les sous-tensions pour équipements de détection de défauts

Stabilisateur de tension industriel DG-H3500A 3500VA Protection contre les surtensions et sous-tensions pour équipement de détection de défauts

I. Caractéristiques fonctionnelles principales :

Cette alimentation stabilisatrice de tension adopte une conception à très basse tension et peut ajuster automatiquement et rapidement la tension de sortie à la valeur normale dans une plage de tension d'entrée extrêmement large.

Le transformateur toroïdal est adopté, offrant une haute efficacité et de faibles pertes.

Il est équipé d'une protection contre les surtensions, d'une protection contre les sous-tensions, d'une protection contre les délais et d'une protection contre les surintensités, garantissant de manière fiable l'utilisation sûre du détecteur de défauts.

II. Principaux indicateurs techniques

III. Installation et utilisation

L'arrière de l'alimentation stabilisatrice de tension est équipé de borniers et marqué des mots "Input" et "Output". Le câblage doit être effectué par du personnel ayant certaines connaissances électriques après avoir coupé l'alimentation. L'"entrée" doit être connectée à l'alimentation secteur 220VAC, et la section du fil ne doit pas être inférieure à 2,5 mm ². L'extrémité de sortie doit être connectée à la machine à rayonnement. Marquée "L" est le fil sous tension, "N" est le fil neutre, et "   " est le fil de terre de sécurité. Il doit être mis à la terre en toute sécurité pendant l'utilisation pour éviter tout risque de choc électrique. La bande de prises latérales peut également être directement connectée au détecteur de défauts et à d'autres appareils électriques. Lorsque la ligne perd soudainement sa puissance ou dépasse la protection limite, appuyez sur le bouton "Reset" pour entrer en état de fonctionnement.

IV. Remarques

1.     Cette alimentation stabilisatrice de tension est équipée d'un interrupteur de stabilisation de tension et d'un interrupteur de passage direct. Lorsque l'interrupteur de stabilisation de tension est connecté, l'alimentation entre dans l'état de stabilisation de tension. Lorsque l'interrupteur de passage direct est connecté, l'alimentation entre dans l'état de passage direct (sans régulation de tension).

2.     L'instrument et les voyants affichés sur le panneau indiquent l'état de fonctionnement actuel.

3.  La machine a une haute tension à l'intérieur. Les non-professionnels ne sont pas autorisés à ouvrir le boîtier pour éviter tout risque de choc électrique.
