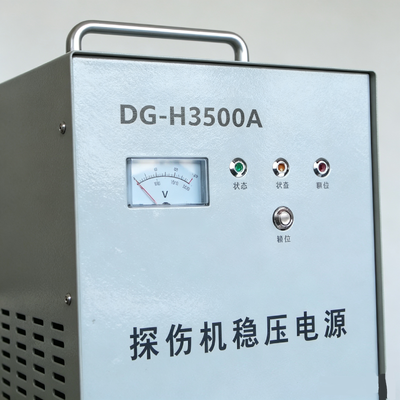

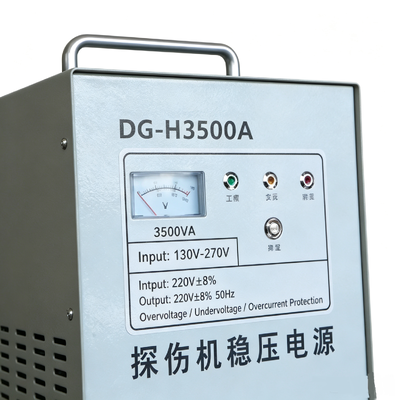

DG-H3500A 3500VA stabilisateur de tension 130V-270V Protection contre le retard de surcourant à large entrée pour détecteur de défauts

Stabilisateur de tension DG-H3500A 3500VA Plage d'entrée 130V-270V Protection contre les surintensités et temporisation pour détecteur de défauts

I. Caractéristiques fonctionnelles principales :

Cette alimentation stabilisée adopte une conception à très basse tension et peut ajuster automatiquement et rapidement la tension de sortie à la valeur normale dans une plage de tension d'entrée extrêmement large.

Le transformateur toroïdal est adopté, offrant une haute efficacité et de faibles pertes.

Il est équipé d'une protection contre les surtensions, d'une protection contre les sous-tensions, d'une protection temporisée et d'une protection contre les surintensités, garantissant de manière fiable l'utilisation sûre du détecteur de défauts.

II. Indicateurs techniques principaux

III. Installation et utilisation

L'arrière de l'alimentation stabilisée est équipé de borniers marqués des mots "Input" et "Output". Le câblage doit être effectué par du personnel ayant certaines connaissances électriques après avoir coupé l'alimentation. L'"entrée" doit être connectée à l'alimentation secteur 220VAC, et la section du fil ne doit pas être inférieure à 2,5 mm². L'extrémité de sortie doit être connectée à la machine à rayonnement. Marquée "L" est le fil de phase, "N" est le fil neutre, et "  " est le fil de terre de sécurité. Il doit être mis à la terre en toute sécurité pendant l'utilisation pour éviter tout risque de choc électrique. La bande de prises latérales peut également être connectée directement au détecteur de défauts et à d'autres appareils électriques. Lorsque la ligne perd soudainement sa puissance ou dépasse la protection limite, appuyez sur le bouton "Reset" pour entrer en état de fonctionnement.

IV. Remarques

1.    Cette alimentation stabilisée est équipée d'un interrupteur de stabilisation de tension et d'un interrupteur de passage direct. Lorsque l'interrupteur de stabilisation de tension est activé, l'alimentation entre en état de stabilisation de tension. Lorsque l'interrupteur de passage direct est activé, l'alimentation entre en état de passage direct (sans régulation de tension).

2.    Les instruments et les voyants affichés sur le panneau indiquent l'état de fonctionnement actuel.

3.  La machine a une haute tension à l'intérieur. Les non-professionnels ne sont pas autorisés à ouvrir le boîtier pour éviter tout risque de choc électrique.
