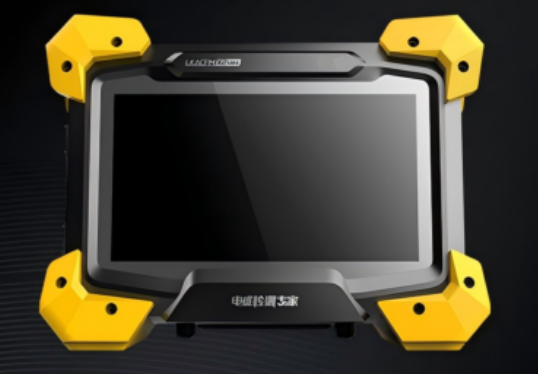

Mesure de champ de courant alternatif (ACFM) Détection de défauts de surface et de défauts proches de la surface dans les structures métalliques
Matériaux applicables- métaux ferromagnétiques et non ferromagnétiques conducteurs, y compris l'acier au carbone, l'acier inoxydable, l'aluminium, etc.
Portée de l'application- Détection des défauts de surface et de quasi-surface dans les structures métalliques
Les défauts applicables--- Capables de détecter efficacement les fissures de surface et autres défauts linéaires
Profondeur d'inspection---La profondeur maximale pour l'acier au carbone est de 3 mm; pour l'acier inoxydable, de 5 mm; pour l'aluminium, de 8 mm
Stabilité de détection--- Taux de détection minimale de défaut supérieur à 90%
Types de revêtement admissibles--- revêtements non conducteurs tels que peinture, résine époxy, asphalte, etc.
|
Portée de l'offre
|
|
Nom de l'équipement
|
Mesure intelligente du champ de courant d'allergénation (ACFM)
Instruments de contrôle
|
|
Quantité
|
1 série
|
|
|
|
Principales capacités d'inspection
|
|
Matériaux applicables
|
Métaux ferromagnétiques et non ferromagnétiques conducteurs, y compris l'acier au carbone, l'acier inoxydable, l'aluminium, etc.
|
|
Portée de l'application
|
Détection des défauts de surface et de quasi-surface dans les structures métalliques
|
|
Les défauts applicables
|
Capables de détecter efficacement les fissures de surface et autres défauts linéaires
|
|
Profondeur d'inspection
|
La profondeur maximale pour l'acier au carbone est de 3 mm; pour l'acier inoxydable, de 5 mm; pour l'aluminium, de 8 mm
|
|
Sensitivité de détection
|
Capable de détecter des défauts d'ouverture de surface aussi petits que 3*0,5*0,2 mm; peut détecter des défauts équivalents à ceux de l'essai A1 15/100 de l'inspection des particules magnétiques (MPI)
|
|
Stabilité de détection
|
Taux minimal de détection des défauts supérieur à 90%
|
|
Types de revêtement admissibles
|
Les revêtements non conducteurs tels que la peinture, la résine époxy, l'asphalte, etc.
|
|
Épaisseur admissible du revêtement
|
Épaisseur maximale du revêtement≤5 mm; lorsqu'il est utilisé avec une grande sonde à bobine, peut inspecter des revêtements jusqu'à 10 mm d'épaisseur
|
|
Vitesse de balayage
|
Vitesse maximale de balayage≤60 mm/s, la vitesse minimale de balayage doit être > 5 mm/s
|
|
Peut effectuer des inspections à des températures allant jusqu'à 500°C lorsqu'il est associé à une sonde à haute température
|
|
Exigences relatives aux instruments
|
|
Affichage
|
Affichage multi-touch de 7 pouces avec support de rétroéclairage
|
|
Résolution
|
Affichage haute définition, résolution 1280*800
|
|
La RAM
|
4 Go, évolutif à 8 Go
|
|
Réservation
|
32 Go de stockage interne, élargi à 128 Go
|
|
Système d'exploitation
|
Système d'exploitation Android basé sur le noyau Linux
|
|
Interfaces
|
1*port USB3.0/USB2.0 HOST, 1*port de type C (charge uniquement)
|
|
Interface réseau
|
Prend en charge la connexion Wi-Fi; peut être étendu pour prendre en charge le dongle 4G
|
|
Interface de charge
|
Port de type C, intégré au protocole de charge rapide FCP entrée/sortie, au protocole de charge rapide AFC entrée/sortie, au protocole DRP Try, au protocole SRC, au protocole PD3.1 entrée/sortie, au protocole QC2.0/QC3.0/QC3.Protocole de charge rapide à sortie 0+
|
|
Puissance de charge/décharge maximale: 45 W
|
Configuration de base
Unité hôte: 1 unité
Logiciel d'acquisition et d'analyse de signaux: 1 jeu
Probe à crayon: 1 unité
Probe standard (avec codeur): 1 unité
Cable de connexion de la sonde:1 unité
Chargeur: 1 ensemble
Manuel de l'utilisateur du produit: 1 jeu
Documentation de qualité: 1 jeu
Casse à instruments: 1 jeu
Probe de matrice à trois éléments: facultative
Exigences relatives aux instruments
Durée maximale de fonctionnement:16 heures
Dimensions de l'hôte: 225 mm* 172 mm* 76 mm
Poids: < 2,1 kg
Température de fonctionnement: -10°C à 40°C
Humidité de fonctionnement:< 90% humidité relative de l'air
