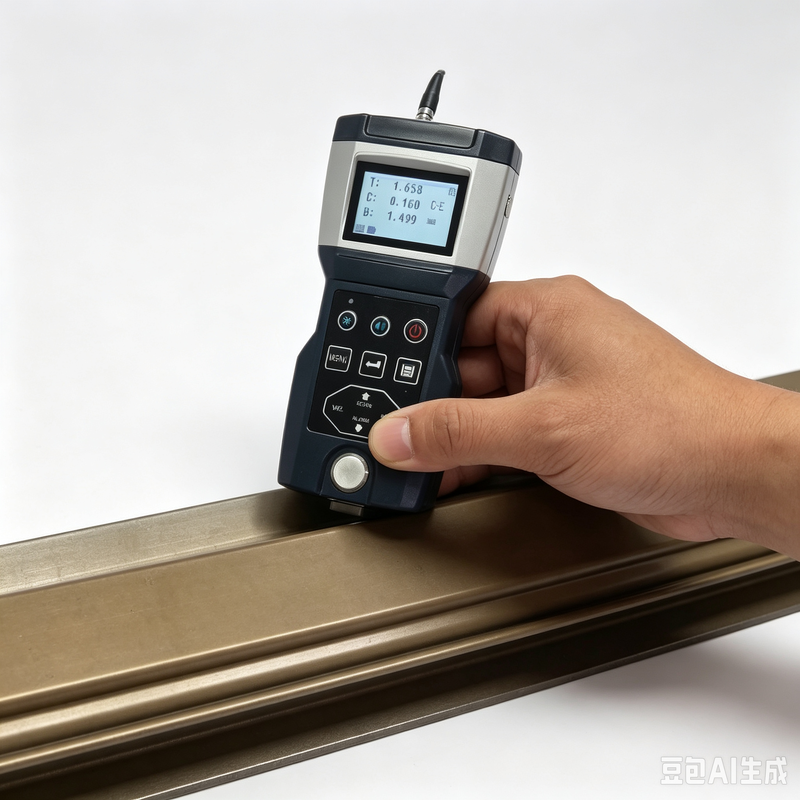

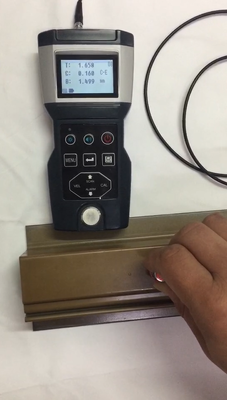

Épaisseur ultrasonique de haute précision avec une résolution de 0,001 mm et mesure à travers la peinture

Épaisseur ultrasonique de haute précision avec une résolution de 0,001 mm et mesure à travers la peinture
Épaisseur ultrasonique de haute précision avec une résolution de 0,001 mm et mesure à travers la peinture Épaisseur ultrasonique de haute précision avec une résolution de 0,001 mm et mesure à travers la peinture

Image Grand :  Épaisseur ultrasonique de haute précision avec une résolution de 0,001 mm et mesure à travers la peinture

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Certification: ISO, CE, GOST
Numéro de modèle: TG-3250H
Contact

Épaisseur ultrasonique de haute précision avec une résolution de 0,001 mm et mesure à travers la peinture

description de
Plage de mesure: 0,75~400 mm (acier)
Mettre en évidence:

mesure d'épaisseur ultrasonique de haute précision

,

0.001mm résolution épaisseur gabarit

,

Équipement d'essai non destructif de mesure de peinture traversante

Épaisseur à ultrasons de haute précision pour revêtement et matériau de base TG-3250H

Le TG-3250H est un appareil de mesure d'épaisseur numérique à ultrasons de haute précision. Basé sur les mêmes principes de fonctionnement que le SONAR, il est capable de mesurer l'épaisseur de divers matériaux avec une précision allant jusqu'à 0,001 millimètre, soit 0,0001 pouce. Il est adapté à la mesure de l'épaisseur de bons conducteurs d'ondes ultrasonores, tels que les métaux (acier, fonte, aluminium, cuivre), les plastiques, la céramique, le verre, la fibre de verre et plus encore.

Il peut tester simultanément l'épaisseur du revêtement et l'épaisseur du matériau de base.

Caractéristiques
  • Puce de chronométrage de haute précision et modèle V-Path utilisés pour la mesure de précision
  • Technique de compensation de température en temps réel prenant en charge l'étalonnage de sonde unique pour une utilisation à long terme
  • Mesure à travers la peinture (version standard), mesure simultanée des épaisseurs de revêtement et de matériau (version avancée)
  • Interface Bluetooth et Mini-USB pour l'impression et la communication, logiciel hôte évolutif
Fonctions principales
  • Prend en charge les modes de mesure Pulse-Echo, Echo-Echo, Interface-Echo, E-C pour l'épaisseur du revêtement, C-E pour le revêtement et le matériau de base, et AUTO 6 types de modes de mesure, gain réglable
  • Mode scan, mode capture min/max, mode différentiel et mode alarme pris en charge
  • Étalonnage de la vitesse du son par épaisseur connue
  • Capacité de stockage de 1000 mesures avec épaisseur, vitesse, temps, etc.
  • Communication avec PC ou smartphones, prise en charge de la mesure en ligne et du contrôle par commande (version OC)
Paramètres techniques
Plage de mesure 0,75 ~ 400 mm (acier) Plage de vitesse du son 1 ~ 19999 m/s
Résolution 0,001 mm / 0,0001 pouce Précision 0,03 mm ou 0,3 % * H
Période de mesure 4 fois par seconde Fréquence de la sonde 2 MHz, 3 MHz, 5 MHz, 7,5 MHz
Mode d'étalonnage Étalonnage de sonde et étalonnage à deux points Bloc d'étalonnage 4,000 mm (acier)
Mode de mesure P-E, I-E, E-E, E-C, C-E Gain réglable 16 niveaux
Mode de mesure Point unique, scan, capture min/max, différentiel, alarme Stockage de données 1000 mesures, y compris l'épaisseur, la vitesse du son, le temps, etc.
Affichage Sélectionnable anglais / chinois, écran LCD FSTN avec rétroéclairage Contenu de l'affichage Épaisseur, vitesse du son, stabilité, batterie, mode de mesure, etc.
Communication Interface Bluetooth et Mini-USB, protocole de port série virtuel Impression Imprimantes thermiques Bluetooth portables en option
Alimentation Batterie rechargeable Li-Ion 3,7 V Mise hors tension Mise hors tension par délai d'expiration, mise hors tension par batterie faible
Température d'utilisation -10 ~ 50 °C Température de stockage -30 ~ 60 °C
Taille 157 mm * 78 mm * 37 mm Poids Environ 260 g
Matériau du boîtier Alliage ABS et PC Matériau de la boîte ABS (IK08 / IP67)
Paramètres de la sonde
Étiquette 5M Ø10 5M PT-08 2M ZT-12 7,5M PT-06 3M GT-12
Plage de mesure (acier) 0,8 ~ 300 mm 0,8 ~ 300 mm 3,0 ~ 400 mm 0,75 ~ 50 mm 2,0 ~ 200 mm
Diamètre de mesure min. Ø25 x 3 mm Ø20 x 1,2 mm Ø30 x 4 mm Ø15 x 1,2 mm Ø25 x 3 mm
Diamètre de la sonde 13 mm 11 mm 17 mm 9 mm 15 mm
Diamètre de la zone effective 10 mm 8 mm 12 mm 6 mm 12 mm
Fréquence de la sonde 5 MHz 5 MHz 2 MHz 7,5 MHz 3 MHz
Température de contact -10 ~ 60 °C -10 ~ 60 °C -10 ~ 60 °C -10 ~ 60 °C -10 ~ 310 °C
Comparaison des versions
Version Mode de mesure Mesure à travers la peinture Mesure des revêtements
Matériau de base P-E x x
Standard P-E, I-E, E-E ✓ x
Avancé P-E, I-E, E-E, E-C, C-E ✓ ✓
