HMLF-2020 Scanner de fuite magnétique de plaque du fond du réservoir avec 192 sondes MLF Hall Coil 64 sondes LMA Hall et largeur de balayage de 300 mm

HMLF-2020 Scanner de fuite magnétique de plaque du fond du réservoir avec 192 sondes MLF Hall Coil 64 sondes LMA Hall et largeur de balayage de 300 mm
HMLF-2020 Scanner de fuite magnétique de plaque du fond du réservoir avec 192 sondes MLF Hall Coil 64 sondes LMA Hall et largeur de balayage de 300 mm HMLF-2020 Scanner de fuite magnétique de plaque du fond du réservoir avec 192 sondes MLF Hall Coil 64 sondes LMA Hall et largeur de balayage de 300 mm HMLF-2020 Scanner de fuite magnétique de plaque du fond du réservoir avec 192 sondes MLF Hall Coil 64 sondes LMA Hall et largeur de balayage de 300 mm

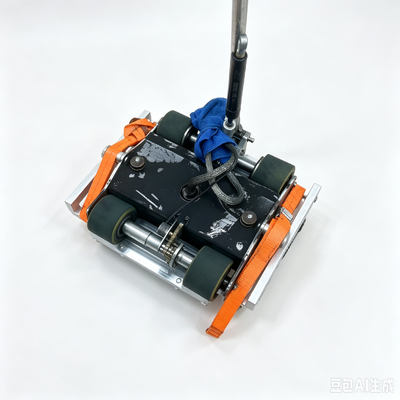

Image Grand :  HMLF-2020 Scanner de fuite magnétique de plaque du fond du réservoir avec 192 sondes MLF Hall Coil 64 sondes LMA Hall et largeur de balayage de 300 mm

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Certification: ISO, CE, GOST
Numéro de modèle: HMLF-2020
Conditions de paiement et expédition:
Quantité de commande min: 1 pièces
Contact

HMLF-2020 Scanner de fuite magnétique de plaque du fond du réservoir avec 192 sondes MLF Hall Coil 64 sondes LMA Hall et largeur de balayage de 300 mm

description de
Principe: Principe de fuite Méthode de conduite: Commande de moteur de C.C
Vitesse de numérisation: 0,5 m/s (fixe)
Mettre en évidence:

192 MLF Probes de bobine de salle de la plaque de fond du réservoir scanner de fuite magnétique

,

64 sondes LMA Hall Scanner de fuite de flux magnétique

,

Scanner de détection de corrosion avec une largeur de balayage de 300 mm

Scanner de fuite magnétique de la plaque du fond du réservoir HMLF-2020
Le scanner de fuite de flux magnétique de corrosion du fond de réservoir HMLF-2020 est l'un des systèmes de détection de corrosion du fond de réservoir les plus avancés au monde, intégrant plusieurs technologies.Il est principalement utilisé pour la détection des fuites de flux magnétique de la corrosion du fond du réservoir dans les industries pétrolière et chimiqueLe système comporte 192 sondes MLF Hall et 64 sondes LMA Hall, ce qui lui permet de détecter les défauts de corrosion dans le fond du réservoir et de déterminer sur quelle surface (supérieure ou inférieure) se trouve le défaut..La combinaison de ces deux résultats de détection aide grandement à analyser les causes de la corrosion, la prévention de la corrosion et l'évaluation des risques.
Principales caractéristiques techniques
  • Conception partagée avec unité principale et pièces magnétiques séparables pour un démontage facile et un transport pratique
  • 256 capteurs au total
  • Largeur de balayage de 300 mm
  • Vitesse de détection de 500 mm
  • Peut distinguer les défauts sur les surfaces supérieures et inférieures
  • Feux de route et feux de route tournés vers l'avant
  • Éclairage de la localisation du défaut avec ligne d'indicateur laser
  • Lumière clignotante de vol indiquant l'emplacement du dispositif
  • Les lignes à double indicateur laser pour la trajectoire d'avancement des équipements
  • Port de recharge pour téléphone portable
  • Fonction de charge de la tablette
  • Batterie au lithium de haute capacité de 54Ah en option, offrant plus de 8 heures de vie de la batterie
  • Ordinateur tactile robuste de 12 pouces, léger et facile à transporter
  • Acquisition et analyse de données en temps réel
  • Encodeur mécanique de précision de fabrication allemande avec erreur de longueur de 3 mm
  • Moteur importé d'Allemagne pour un fonctionnement en douceur et une qualité fiable
  • Les systèmes Windows 10/11 dessinent automatiquement des graphiques CAO de la plaque du fond du réservoir entier, localisent les zones corrodées et utilisent le codage des couleurs pour le degré de corrosion
  • La mesure de l'épaisseur, la chambre à vide et les essais de particules magnétiques peuvent être ajoutés aux graphiques de la plaque du fond du réservoir et affichés de manière exhaustive dans les rapports
  • Fonction de comparaison et de superposition permettant de comparer les résultats actuels avec les détections précédentes
  • Conception des patchs et fonctions statistiques pour l'aide à la maintenance des réservoirs
  • Les tiges hydrauliques permettent de soulever facilement la passerelle magnétique de la plaque de base
Caractéristiques facultatives
  • Déplacement et stockage des aimants pour empêcher les aimants de s'accrocher à des objets ferromagnétiques
  • Station d'amarrage avec quatre roues en caoutchouc pour un tirage facile
  • Chariot de l'unité principale pour déplacer l'unité principale démontée sans transporter
  • Commutateur anti-collision pour prévenir les collisions avec les obstacles
  • Autres appareils pour la téléphonie
  • Réglage réglable par ordinateur et réglage rotatif de l'angle de vision 2D
  • Contrôle de fonctionnement du guidon droit
  • Contrôle du guidon de la moto
  • Contrôle de fonctionnement câblé
  • Fonction de commande sans fil
  • Fonction de freinage
Caractéristiques du logiciel de déclaration
  • Détection et dessin automatiques par CAO
  • Fonction de conception du patch
  • Fonction de génération du rapport d'essai
  • Analyse de la forme et de la taille des défauts
  • Défectuosité détectable par inspection visuelle, échographie, chambre à vide et analyse des particules magnétiques
  • Liste directe du nombre et de l'emplacement des défauts pour chaque planche
Paramètres techniques
Paramètre Spécification
Principe Principe de la fuite magnétique
Nombre de sondes 192 pièces de sondes à bobines MLF Hall et 64 pièces de sondes LMA Hall
Largeur d'analyse 300 mm
Longueur maximale de l'analyse 30 mètres
Précision de positionnement ±3 mm ou ±0,04% (longueur de balayage de 8 mètres)
Méthode de conduite Moteur à courant continu
Vitesse de balayage 0.5 m/s (fixé)
Efficacité de détection 9 mètres carrés/minute
Plage d'épaisseur Mode de dessin: 12,5 mm maximum
Mode d'arrêt automatique: 16 mm
Propriétés du revêtement transparent Puissance de pénétration élevée; peut pénétrer des revêtements non ferromagnétiques jusqu'à 6 mm d'épaisseur
Sensitivité maximale 20% de corrosion de l'épaisseur de la plaque du fond du réservoir
Précision des défauts ± 5% de l'équivalent d'évaluation
Capacité minimale de détection des défauts Trou de Φ2 mm, avec une profondeur de 50% de l'épaisseur de la plaque
Défectuosité de la surface supérieure et inférieure Peut déterminer si la corrosion est sur la surface ou sous la plaque de base
Le stockage des données Disque dur d'ordinateur ou disque dur externe USB
Analyse en temps réel Afficher la taille de la corrosion du défaut, les coordonnées X/Y spécifiques et l'emplacement de la surface du défaut
Énergie Batterie rechargeable en courant continu de 12 V avec chargeur intelligent à tension de fonctionnement de 220 V
Le poids Environ 45 kg
Logiciel Logiciels d'acquisition et d'analyse de données en temps réel, logiciels de production de rapports d'analyse
Configuration de base
  1. Unité principale détachable: 1 unité
  2. Tablette tactile robuste de 12 pouces: 1 unité
  3. Logiciel d'essai et d'analyse: 1 jeu
  4. Logiciel de rapport graphique: 1 jeu
  5. Chargeur de batterie: 1 jeu
  6. Support de montage de l'ordinateur: 1 jeu
  7. Boulons de montage pour ordinateur: 2 pièces
  8. Plaques d'essai de comparaison: une de 6 mm, 8 mm, 10 mm et 12 mm chacune
  9. Boîtes de transport: 3 pièces
Configuration facultative
  • Dock pour le retrait et le stockage des aimants
  • Station d'amarrage avec quatre roues en caoutchouc
  • Chariot de l'unité principale
  • Commutateur anti-collision
  • Autres appareils pour la téléphonie
  • Réglage réglable par ordinateur et réglage rotatif de l'angle de vision 2D
  • Contrôle de fonctionnement du guidon droit
  • Contrôle du guidon de la moto
  • Contrôle de fonctionnement câblé
  • Fonction de commande sans fil
  • Fonction de freinage
