Le bloc de pénétration PSM-5: MIL-STD-6866

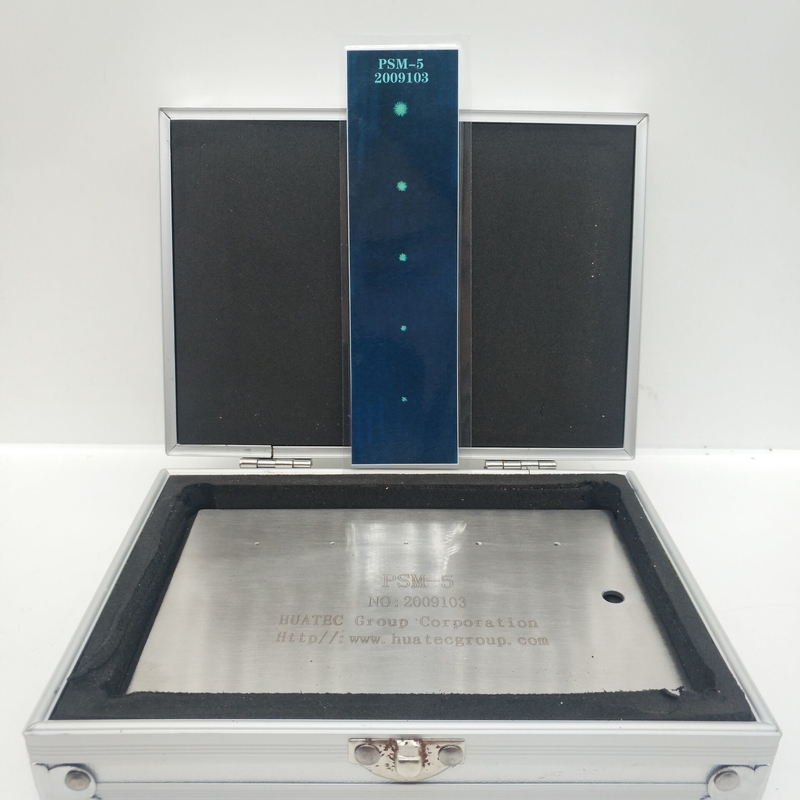

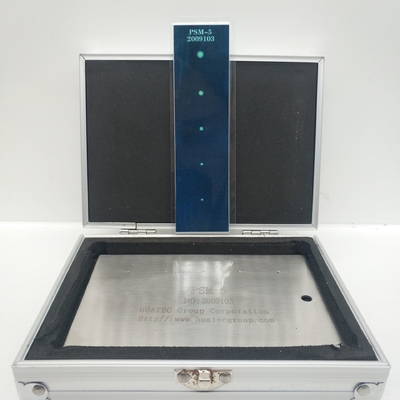

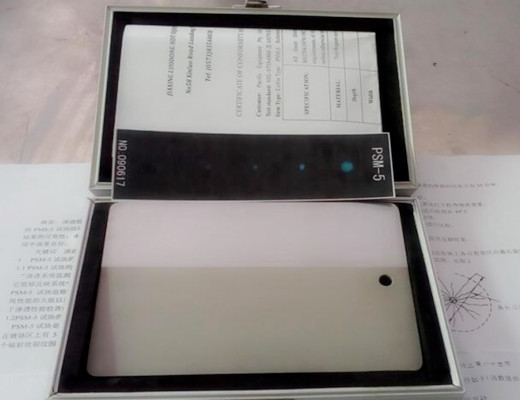

Panneau de surveillance du système de pénétration,Un panneau en acier inoxydable, d'une épaisseur de 30 cm et mesurant 4 x 6 pouces.Cinq centres de fissure sont uniformément espacés dans le chrome en ordre de grandeur; le plus grand est facilement visible avec des pénétrants de faible sensibilité, tandis que le plus petit est difficile à observer même avec des matériaux de haute sensibilité.Adjacent à la section chromée se trouve une zone de grenaillage de "graisse moyenne", pour juger des caractéristiques du lavage par pénétration.

• Le panneau PSM-5 est disponible en deux versions. Les deux versions sont fabriquées selon les spécifications:
  • Type de grès soufflé- une bande chromée légèrement sablée pour assombrir la surface.
  • Type lisse- la bande chromée de la seconde version n'est pas soufflée.
• Le traitement des panneaux PSM-5 répond aux exigences MIL-STD-6866 et ASTM E-1417 pour le contrôle quotidien du système.

Utilisation du bloc d'essai PSM-5

Le "bloc d'essai de surveillance du système de pénétration" peut fournir une méthode permettant de déterminer rapidement les performances continues du système d'inspection de la pénétration du liquide.qui peuvent refléter les différents facteurs du système. ️ Les agents chimiques, les agents de nettoyage, les boîtes de séchage et les agents de développement sont normaux ou non.peut révéler la perte soudaine de performance de chaque facteur, alertant ainsi l'opérateur d'une défaillance des performances du système afin d'éviter les erreurs et les omissions.Le bloc d'essai PSM-5 est l'outil le plus pratique pour l'inspection de la perméation afin de satisfaire aux exigences de MIL-STD-6866 et ASTM E1417, et elle satisfait également aux exigences de la norme P&WA TAM146040.

Forme et structure du bloc d'essai PSM-5

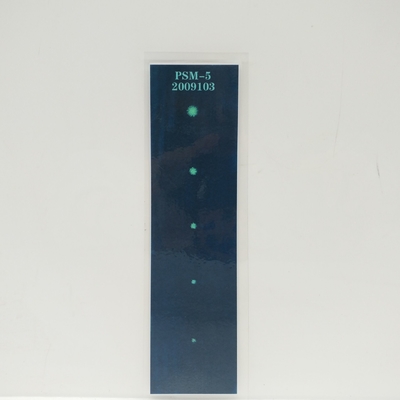

Le bloc d'essai PSM-5 est fabriqué selon la norme P&WA, sa matrice est en acier inoxydable, la surface est divisée en deux parties: zone de chrome et zone de soufflage des fils,il y a 5 fissures rayonnantes de différentes tailles réparties uniformément sur la zone de chrome, sa forme et sa taille sont indiquées à la figure 1. Le motif de 5 fissures rayonnantes sur le bloc d'essai est un cercle en forme d'étoile ou une forme radiale.et la zone de soufflage du sable est de rugosité moyenne.
