Système d'imagerie par ultrasons en temps réel HPA-22T1

H est- Je vous en prie.-22T1 Système d'imagerie par ultrasons en temps réel

L'HPA-22T1 est un nouveau système de détection d'imagerie à ultrasons rapides à mise au point totale (TFM) à 64 canaux parallèle en phase parallèle développé indépendamment par notre société. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

La plateforme industrielle de métadonnées RF en matrice de phases qui peut traiter directement les données originales complètes par ordinateur.

Les spécifications:

Caractéristiques:

Je...Modèle d'algorithme de reconstruction de la mise au point totale (TFM)
According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.

Je...64 chaînes matérielles de réseau en phase parallèle
Grâce à ses 64 canaux matériels de réseau en phase entièrement parallèle, il peut collecter en temps réel jusqu'à 4096 données FMC de type A avec une profondeur d'échantillonnage de 2 m.

Je...Détection d'imagerie par mise au point totale en temps réel (TFM)

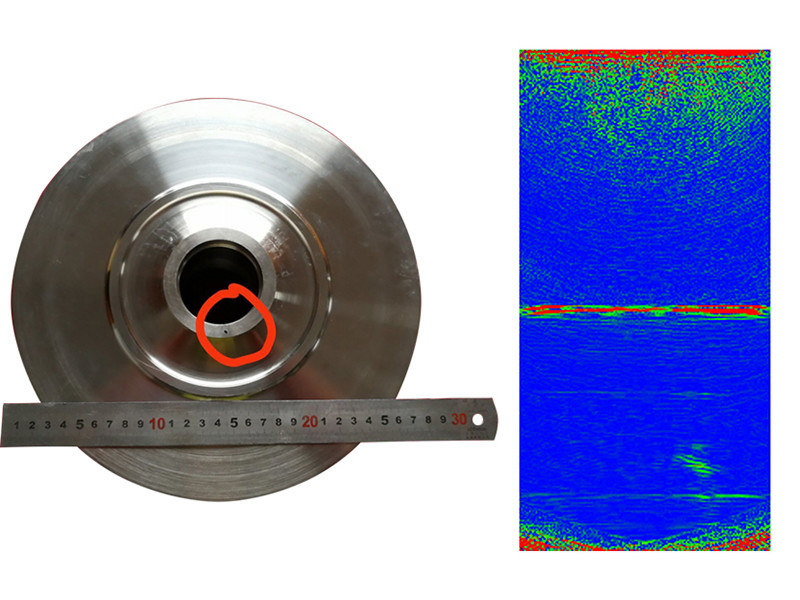

Prise en charge de la détection par imagerie rapide de matériaux composites aérospatiaux soudures à bout de ligne de chemin de fer à grande vitesse jantes et essieux de roues de locomotives électriques boulons de lame de turbine éolienne et soudures à bout de paroi épaisse.

Je...Imagerie rapide par scanner
Sur la base de la mise au point totale 2D (TFM) combinée au positionnement du codeur, une image rapide par scanner en C peut être réalisée pour les matériaux détectés.

Je...Module de mise au point totale (TFM) en ondes transversales 3D

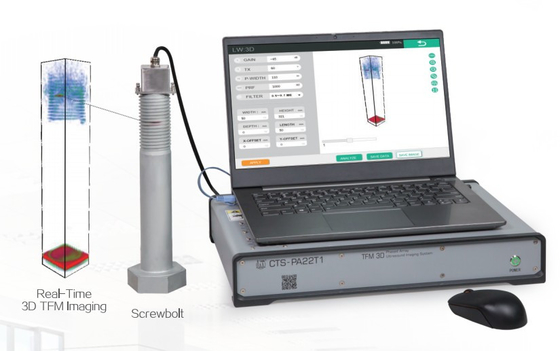

Sur la base de la sonde de matrice bidimensionnelle et des coudes correspondants, la détection en temps réel de la zone de soudure peut être réalisée pour former un affichage graphique 3D stéréoscopique;3D-TFM combiné avec le codeur peut former une image de détection 4D intuitive et transparente de la zone de soudage.

Je...Mode 3D-TFM multiples
Une variété de solutions de MTF pour les soudures en fonte et en forgeage; une alternative idéale pour l'inspection RT des soudures d'acier inoxydable austénitique à paroi moyenne et épaisse.

Je...Détection 4D en temps réel
Le 3D-TFM se combine avec un codeur pour former une image de détection 4D en temps réel et la vitesse de balayage est jusqu'à 100 mm / s.

Je...Détection par MTF de pièce spéciale
For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.

Je...Stockage de données originales et génération de rapports
Le système fournit des fonctions telles que le stockage de données matricielles complètes d'origine et le stockage des résultats des essais, l'analyse quantitative de l'emplacement du défaut, etc.il peut fournir des rapports d'essais selon le format requis par les utilisateurs.
