Caméra d'imagerie acoustique portable industrielle, détecteur de son ultrasonique HFD-V100

Caméra d'imagerie acoustique portable industrielle, détecteur de son ultrasonique HFD-V100
Caméra d'imagerie acoustique portable industrielle, détecteur de son ultrasonique HFD-V100

Image Grand :  Caméra d'imagerie acoustique portable industrielle, détecteur de son ultrasonique HFD-V100

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HUATEC
Certification: CE ISO
Numéro de modèle: Le HFD-V100
Conditions de paiement et expédition:
Quantité de commande min: 1 série
Détails d'emballage: comme plastique + carton
Délai de livraison: 5-8 jours ouvrables

Caméra d'imagerie acoustique portable industrielle, détecteur de son ultrasonique HFD-V100

description de
Distance de détection: 0.3m à 120m Plage de fréquences: 2 kHz 1o 9GH
Type d'écran: Touchez Soreen 800480 Détection des fuites: Analyse et évaluation des fuites et des pertes de coûts
Batterie: La batterie au lithium 7.Ar, 350 CmAh, peut être changée à
Mettre en évidence:

Détecteur de caméra d'imagerie acoustique industrielle

,

Détecteur sonore à ultrasons

Caméra d'imagerie acoustique portable HFD-V100, détecteur de sons ultrasonores



Caméra d'imagerie acoustique portable industrielle, détecteur de son ultrasonique HFD-V100 0





Nous constatons dans notre vie quotidienne que les humains utilisent leurs yeux pour collecter des informations plus rapidement et de manière plus intuitive que tout autre organe. C'est pourquoi, dans de nombreuses industries, une surveillance "visuelle" des processus complexes est requise.

Parallèlement, de nombreuses technologies ont été inventées qui ont élargi les domaines de la vision humaine généralement invisibles à l'œil. L'imagerie par résonance magnétique (IRM), les appareils à rayons X et les caméras d'imagerie thermique infrarouge sont quelques exemples de technologies qui permettent aux humains de "voir" la matière invisible. Cependant, il n'existe actuellement que quelques méthodes de base pour mesurer le bruit, comme les sonomètres. Quel avantage aurions-nous si le bruit pouvait également être vu ? À quoi ressemblerait tout ce qui nous entoure à travers un système d'imagerie acoustique ?

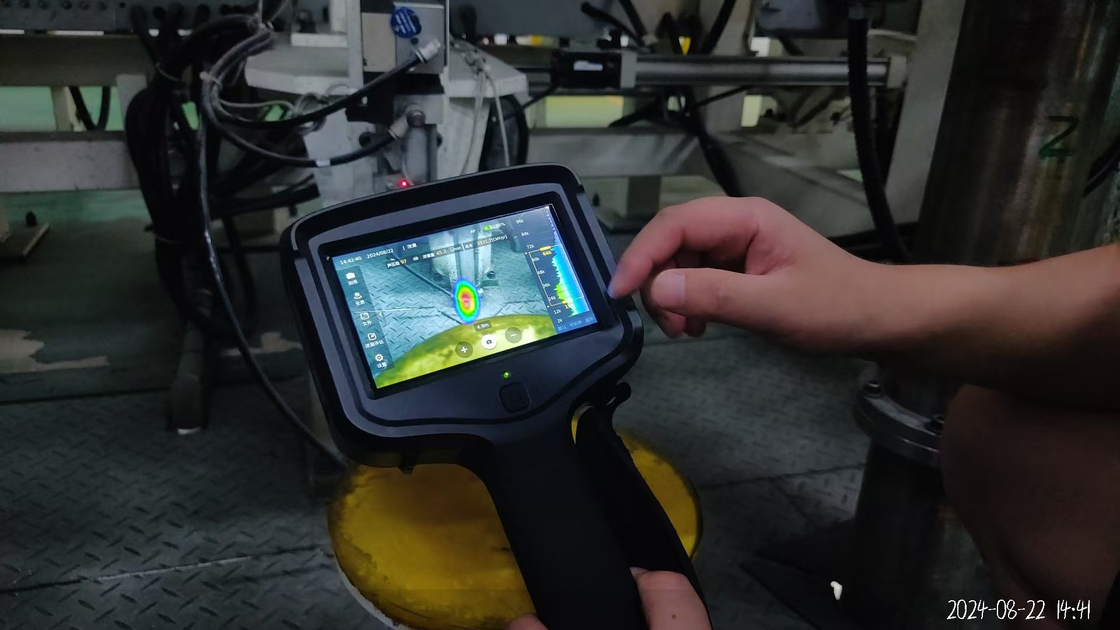

Le HFD-V100 a été développé pour visualiser les applications de la marque acoustique de renommée mondiale KM, telles que la détection de fuites de gaz comprimé, la détection de décharges partielles dans les machines électriques, les tests d'étanchéité spatiale, etc., en utilisant la technologie de visualisation acoustique. L'utilisation de près d'une centaine de microphones numériques de haute précision améliore la sensibilité de mesure et permet de mesurer les signaux dans la bande de fréquences ultrasonores jusqu'à 96 kHz. De plus, d'excellentes performances peuvent être obtenues dans la détection des bruits à haute fréquence, y compris les bruits BSR (Buzz, Squeak, Rattle). Le système d'imagerie acoustique HFD-V100 est un nouveau type de système d'identification, de positionnement et d'analyse des sources de bruit. Il utilise un microphone numérique haute sensibilité pour visualiser le son collecté sur l'écran sous la forme d'une carte de contours colorés. Il mesure efficacement la distribution du champ sonore, l'image sonore et l'image vidéo en lumière visible sont parfaitement superposées, formant un effet de détection similaire à celui d'une caméra thermique sur la température d'un objet. Il peut identifier et localiser rapidement les sources sonores stationnaires, transitoires et mobiles, aider les gens à comprendre intuitivement les ondes sonores, les champs sonores et les sources sonores, comprendre les emplacements et les causes du bruit généré par les machines et les équipements, puis trouver des moyens de gérer et de contrôler le bruit.



Spécifications techniques

Paramètres Gamme de fréquences 2kHz à 9GHz
Distance de détection 0,3 m à 120 m
Plage de pression acoustique 30dB-120dB
Capteur (Microphone) 96 canaux numériques MEMS
Sensibilité Détection de fuite de SOCCM à 3 bars de pression à une distance de 10 mètres
Interface utilisateur Type d'affichage Écran tactile 5 pouces 800x480
Caméra numérique intégrée Objectif à mise au point fixe
Vitesse d'image de la caméra 25FPS
Luminosité du rétroéclairage Réglable
Types de mesure Ultrasons, sons audibles définis par l'utilisateur
Détection de fuites Affichage et évaluation en temps réel des fuites et des pertes de coûts
Détection des décharges partielles Affichage en direct PD/DP
Communication et stockage Mémoire interne 32 Go
Type de mémoire Photo JPG Vidéo MP4
Communication Win.USB
Logiciel Logiciel de rapport de données avec le logiciel SoundReporter C
Batterie interne
Pack
Type de batterie Batterie au lithium rechargeable 7,4 V, 3500 mAh, remplaçable sur site
Autonomie de la batterie ≈3 heures (dépend de l'environnement du site et des conditions de travail)
Méthode de charge Charge double externe
Temps de charge ≈2,3 heures
Paramètres environnementaux Température de fonctionnement -20°C-50°C.
Température de stockage -40°C-70°C(sans batterie)
Humidité de fonctionnement <95% HR
Paramètres physiques Taille du produit 280*160*70mm
Poids 1,5 kg
Matériau de la coque Alliage d'aluminium, ABS
Indice IP IP51
Sécurité Certificats de conformité CEI,CB, FCC, EX
Garantie Période de garantie 2 ans
Prise en charge linguistique Langue Chinois, Anglais





Autres domaines d'application :

La surveillance du bruit environnemental, le contrôle du bruit des machines, les mesures acoustiques en environnements intérieurs ou ouverts, etc., peuvent tous utiliser le système d'imagerie acoustique pour mesurer la distribution des sources sonores, en tirant parti de sa visualisation unique des mesures d'imagerie.

Surveillance et distribution du bruit environnemental dans les centrales électriques, les ateliers, les centrales nucléaires, etc., en marquant l'emplacement et l'intensité de la génération de bruit, et en aidant à trouver des moyens d'éliminer le bruit.

Analyse du bruit routier : mesure du bruit de roulement des voitures, des trains et des chemins de fer à grande vitesse et analyse de la distribution du bruit, ce qui est bénéfique pour la conception de barrières acoustiques et l'adoption de mesures de réduction du bruit. Surveillance de la machine : Après avoir obtenu la base de données des caractéristiques des différents états de la machine

en construisant une base de données, l'état de la machine peut être surveillé en temps réel.

Évaluation du bruit : utilisé pour évaluer la qualité du bruit des centrales électriques, des transformateurs, des locomotives, etc., pour signaler l'amplitude du bruit de l'équipement, la plage de fréquences, etc. à des points fixes et de manière quantitative.

Il est utilisé pour détecter et analyser la distribution du son dans la salle, et pour signaler si le son dans la salle est uniforme et s'il y a des zones sombres acoustiques sous la forme d'un diagramme de distribution ; La prise de son directionnelle à point fixe de la voix parlée d'une personne spécifique peut éliminer les interférences des sons environnants et obtenir une parole claire du présentateur. Le présentateur n'a plus besoin de porter un microphone. Il est utilisé pour mesurer et évaluer le bruit dans un environnement à petite échelle. Il rapporte l'intensité du bruit dans la zone d'habitation sous la forme d'une carte de distribution, en particulier le long de la rue, et mesure spécifiquement l'intensité de chaque source de bruit (usine de traitement, terrain expérimental, etc.) près de la zone d'habitation.

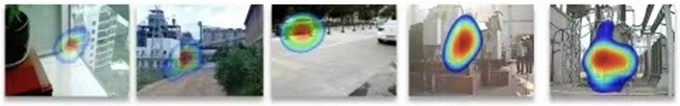

Caméra d'imagerie acoustique portable industrielle, détecteur de son ultrasonique HFD-V100 1
