Bloc d'étalonnage CS CND IIW V1 pour essais non destructifs

Bloc d'étalonnage CND IIW V1

Bloc d'étalonnage IIW V1

Norme : ISO2400-1972E

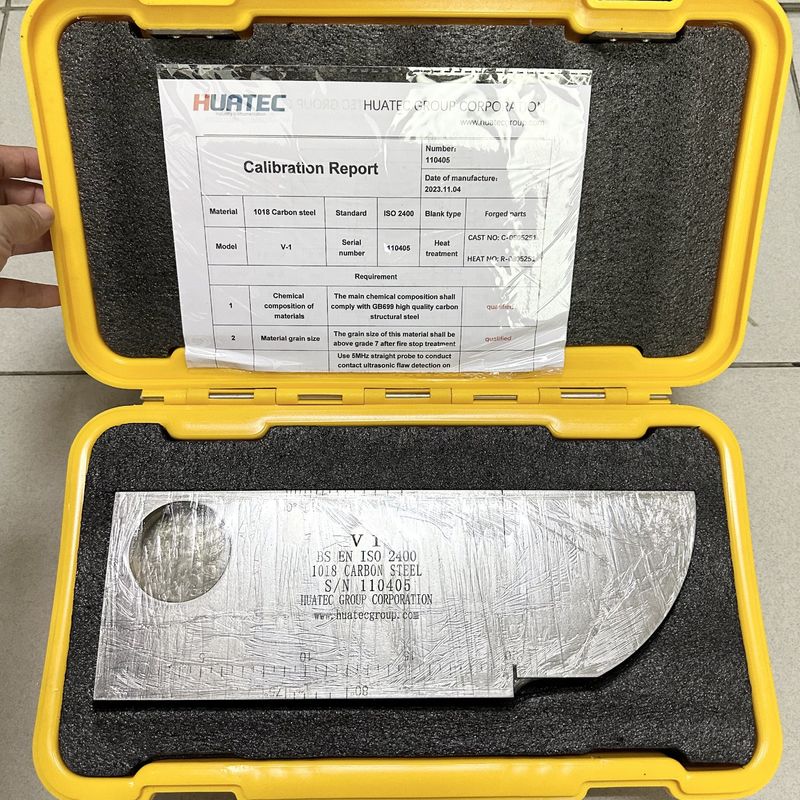

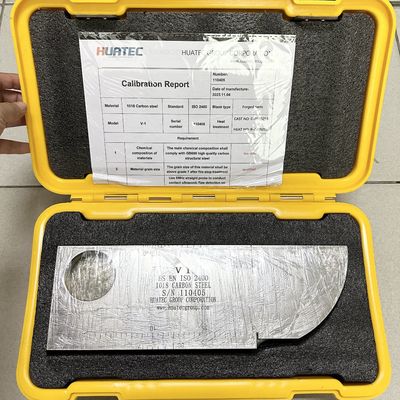

Le bloc d'essai IIW (bloc d'essai V-1) est également appelé bloc d'essai hollandais. Il s'agit d'un bloc d'essai standard international approuvé par l'Institut International de la Soudure (IIW) et recommandé par l'Organisation Internationale de Normalisation (ISO). La forme et la taille sont indiquées à la Figure 1-1 :

Principaux points d'utilisation :

(1) La plage dynamique, la linéarité horizontale et la plage de détection des ondes longitudinales du détecteur de défauts peuvent être mesurées en utilisant une épaisseur de bloc d'essai de 25 mm ;

(2) L'arc de 50 et le trou traversant de 1,5 ont été utilisés pour déterminer la marge de sensibilité de l'angle de réfraction de la sonde oblique et de la sonde droite à ondes longitudinales. Il est également possible d'estimer grossièrement la taille de la zone aveugle de la sonde droite et la capacité de pénétration de l'instrument de mesure en combinaison avec la sonde.

(3) Le point d'incidence et la zone aveugle de la sonde inclinée sont mesurés en utilisant la surface arquée de R100 mm, et la proportion de l'axe des temps et le point zéro peuvent être corrigés ;

(4) La résolution longitudinale de la sonde droite peut être mesurée avec le plan d'entaille de 85 mm, 91 mm et 100 mm ;

(5) Utilisez le bord à angle droit du bloc d'essai pour mesurer l'angle d'inclinaison du faisceau sonore de la sonde inclinée.
